W przypadku, gdy w programie RFEM istnieje potrzeba wstawienia pręta o zmiennym przekroju z węzłami pośrednimi do istniejącego modelu, często pojawia się pytanie, w jaki sposób można szybko określić poszczególne głębokości przekroju prętów o zmiennym przekroju. Z pomocą przychodzi polecenie „Połącz linie lub pręty”.
Ten model został użyty do pokazania tej funkcji.

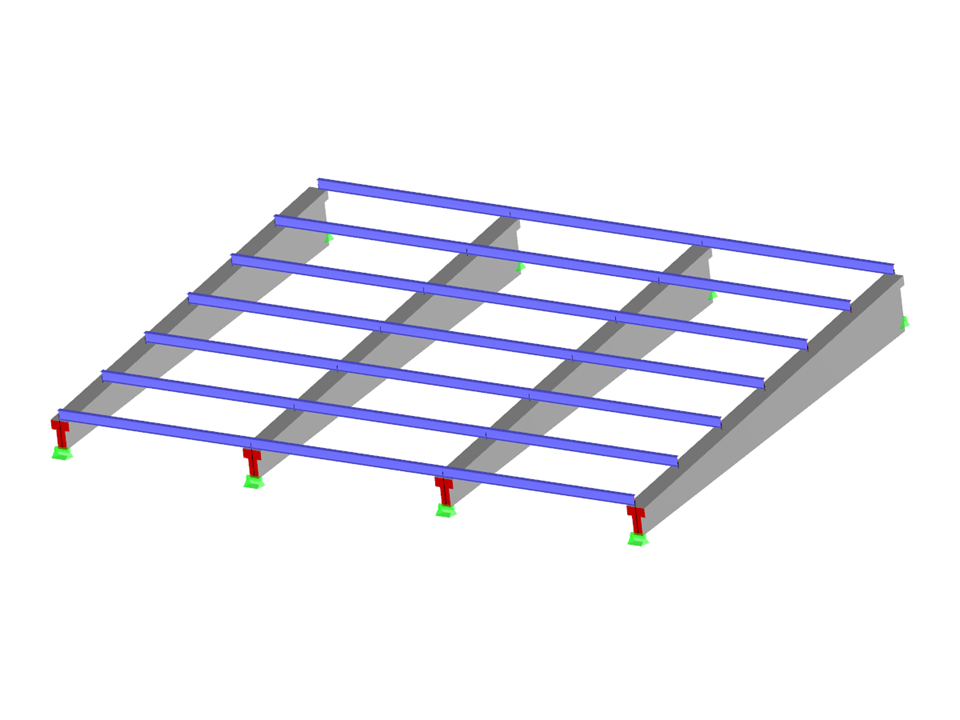

Model ze zwężającymi się prętami
Liczba węzłów | 35 |
Liczba linii | 45 |
Liczba prętów | 45 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 24,425 t |
Wymiary (metryczne) | 12,750 x 2,098 x 10,020 m |
Wymiary (imperialne) | 41.83 x 6.88 x 32.87 feet |
