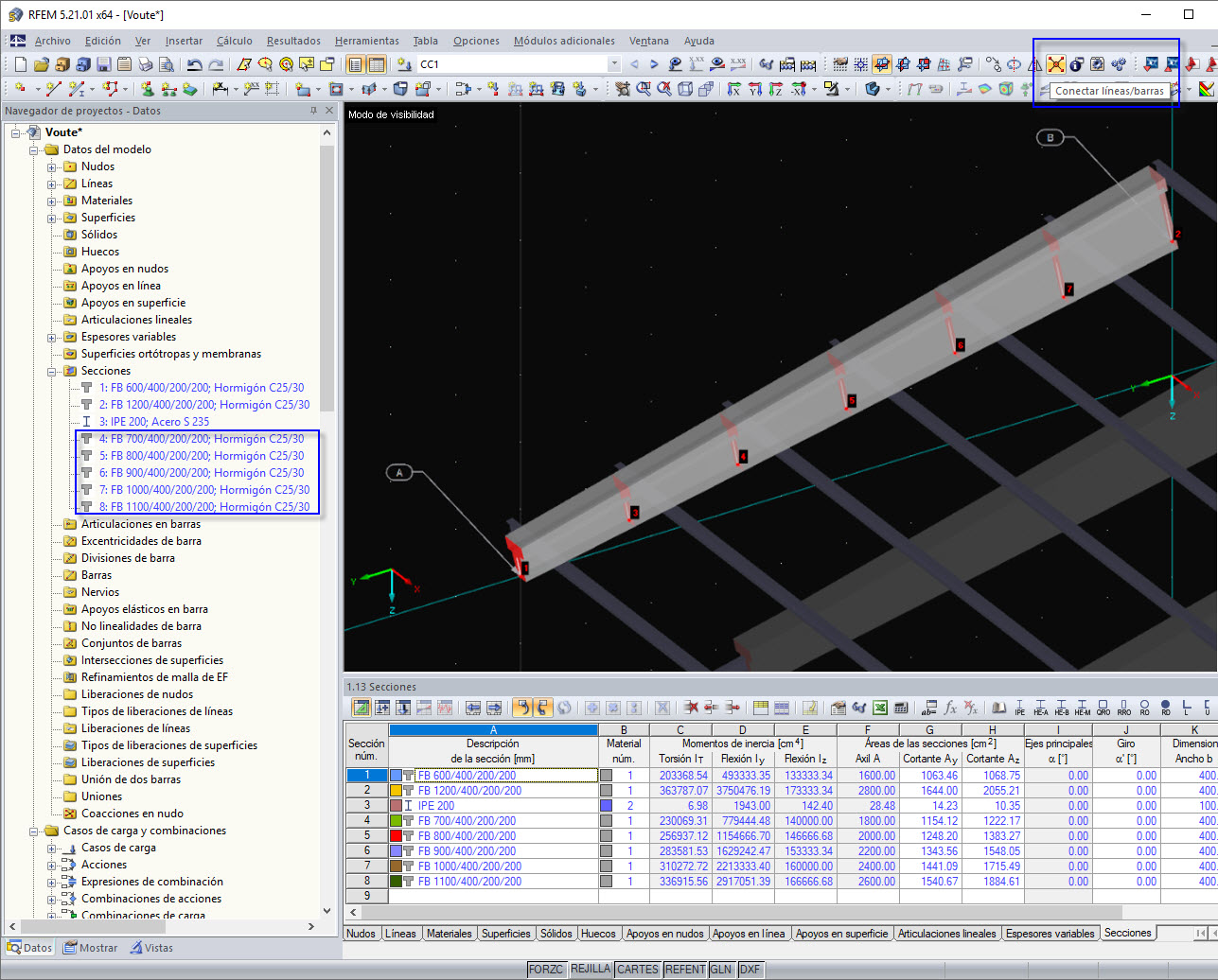

Este modelo muestra cómo se puede insertar posteriormente una barra con cartelas y nudos intermedios en una estructura existente. La función "Conectar líneas/barras" se aplica aquí para determinar de manera rápida y sencilla las diferentes alturas de sección. La imagen enlazada ofrece una visión general de la construcción del modelo y la implementación del caso de aplicación. Ideal para usuarios que desean realizar ajustes en la sección de manera eficiente.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Barra con ménsula y nudo intermedio
| Número de nudos | 35 |
| Número de líneas | 45 |
| Número de barras | 45 |
| Número de casos de carga | 1 |
| Peso completo | 24,431 t |
| Dimensiones (métricas) | 13,063 x 10,313 x 3,112 m |
| Dimensiones (imperiales) | 42.86 x 33.84 x 10.21 feet |
| Versión del programa | 5.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
