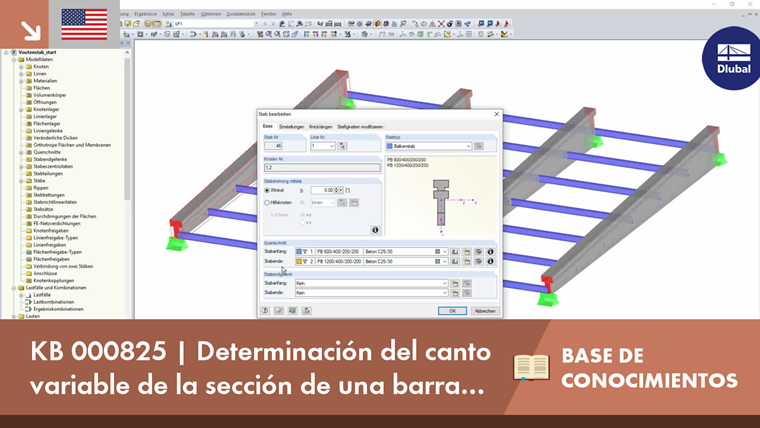

Determinación del canto variable de la sección de una barra con sección variable utilizando "Conectar líneas o barras"

Soll in RFEM in eine bestehende Struktur nachträglich ein Voutenstab mit Zwischenknoten eingefügt werden, tritt oft die Frage auf, wie man die einzelnen Querschnittshöhen der Voutenstäbe einfach und schnell ermitteln kann. El comando "Conectar líneas o barras" es útil para este propósito.

Como ejemplo, se define una barra de sección variable, desde el punto A hasta el punto B. Las secciones 1 y 2 definen respectivamente el inicio y el final de la barra. El inicio de la barra está en el punto A en el nudo 1. El extremo de la barra está en el punto B en el nudo 2. Los nudos del 3 al 7 se encuentran en la barra de sección variable definida previamente, pero no están conectados a ella. A estos nudos, se debe conectar, por ejemplo, una viga transversal.

Si se usa la función "Conectar líneas o barras" (dibujar la ventana de selección a través de la parte estructural mencionada), la barra de sección variable se dividirá en los nudos del 3 al 7. El programa determina el canto de la sección correcta automáticamente, por lo que no necesita especificarlo de antemano. Si se agregaron excentricidades de barra diferentes al inicio y al final de la barra de sección variable, esto también se interpolará correctamente en los nudos intermedios.

En RSTAB, esta función se puede encontrar en "Conectar barras".
