Determinação da altura variável da secção de uma barra de secção variável utilizando a função "Unir linhas/barras"

Se pretende inserir no RFEM uma barra de secção variável com nós intermédios num modelo existente, é normal surgir a questão sobre como se pode determinar as alturas de secção individuais das barras de secção variável de forma rápida e simples. A função "Unir linhas/barras" é útil para este efeito.

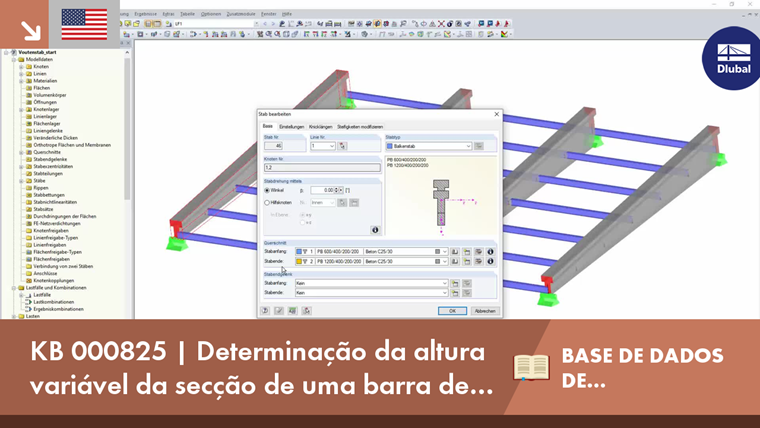

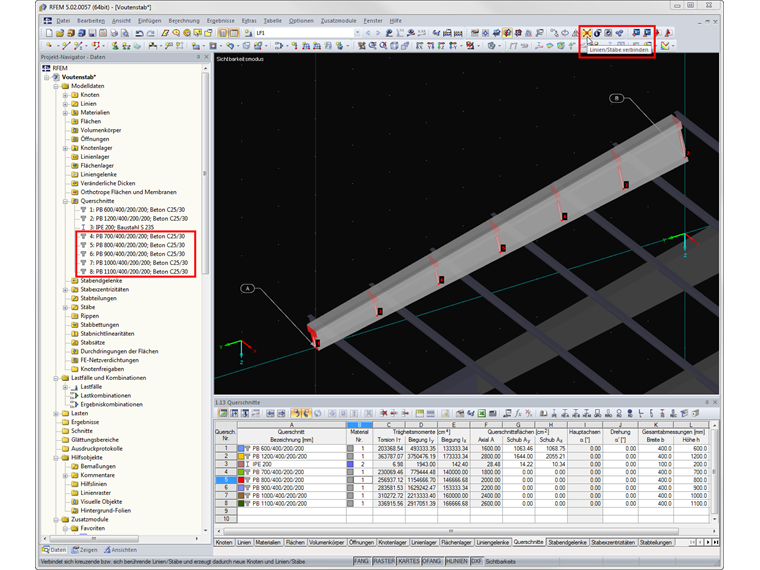

Como exemplo, é definida uma barra de secção variável, do ponto A ao ponto B. As secções 1 e 2 definem o início e o final da barra, respectivamente. O início da barra está no ponto A no nó 1. A extremidade da barra está no ponto B no nó 2. Os nós 3 a 7 encontram -se na barra cónica definida anteriormente, mas não estão ligados a ela. A estes nós, por exemplo, deve ser ligada uma viga transversal.

Se a função 'Unir linhas ou barras' é utilizada (janela de seleção de desenho através da parte estrutural mencionada), a barra cónica é dividida nos nós 3 a 7. O programa determina automaticamente a profundidade da secção correta, para que não seja necessário especificá -la antecipadamente. Se foram adicionadas diferentes excentricidades de barra ao início e ao final da barra da barra cónica, isso também é interpolado corretamente nos nós intermédios.

No RSTAB, esta função pode ser encontrada em 'Ligar barras'.


Autor

O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
