Asta con sezione trasversale variabile SHAPE-THIN

In RFEM und RSTAB lassen sich Stäbe mit veränderlichem Querschnitt untersuchen, die auch aus frei definierten DUENQ-Profilen bestehen können. Für die Ermittlung der Schnittgrößen und Verformungen werden die Querschnittswerte interpoliert.

Le aste con una sezione trasversale SHAPE-THIN variabile possono anche essere progettate se durante la modellazione si considera quanto segue:

In SHAPE-THIN, creare la sezione trasversale iniziale e salvarla dopo il calcolo.
Crea una copia della sezione trasversale, ad esempio, utilizzando "File → Salva con nome ..."
Regola i parametri geometrici come altezza o larghezza per creare la sezione trasversale finale. I nodi e gli elementi non possono essere aggiunti o eliminati!
Calcola la sezione trasversale e salvala.

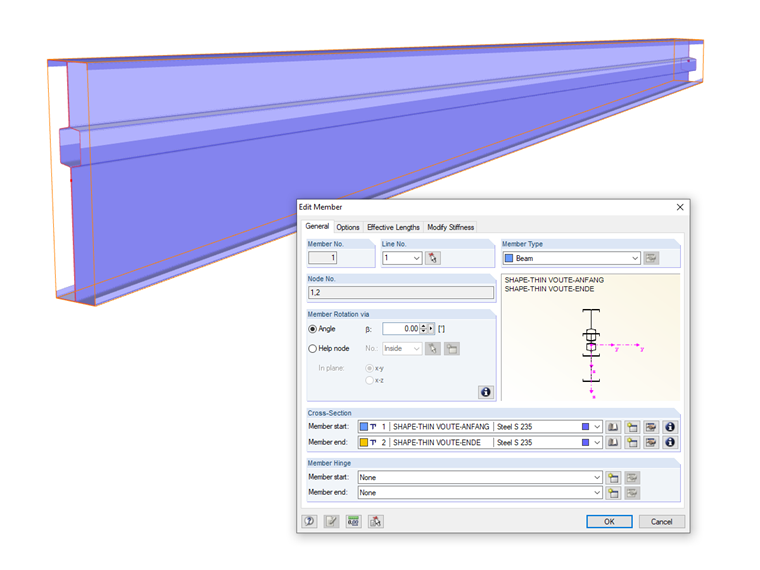

Asta di modifica con sezione trasversale variabile SHAPE-THIN

Dopo aver importato le due sezioni trasversali in RFEM o RSTAB, è possibile verificare se la modellazione è corretta nel rendering: Un progetto è possibile con i moduli STEEL o RF-/STEEL EC3 solo se la modifica della sezione trasversale è visualizzata come distribuzione lineare.

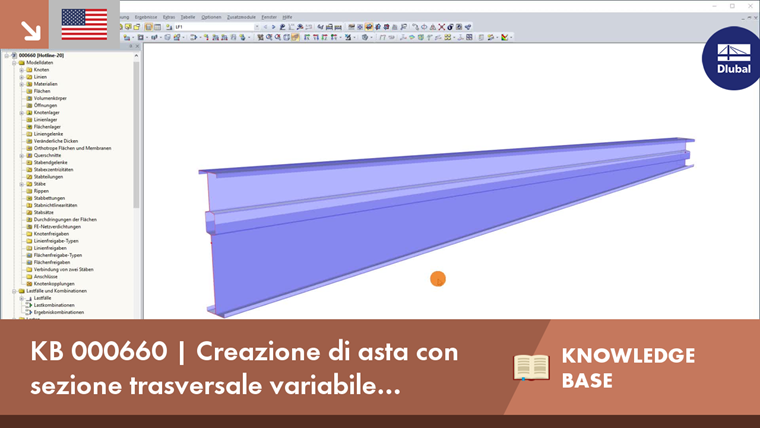

Asta con sezione trasversale variabile SHAPE-THIN
