Pręt o zmiennym przekroju SHAPE-THIN

W programach RFEM i RSTAB można analizować pręty o zmiennym przekroju, pręty te mogą składać się także z dowolnie zdefiniowanych profili SHAPE-THIN. W celu określenia sił wewnętrznych i odkształceń wartości przekrojów są interpolowane.

Pręty o zmiennym przekroju SHAPE-THIN można też obliczać, jeżeli w trakcie modelowania użytkownik przestrzega następujących zasad:

W programie SHAPE-THIN należy utworzyć przekrój początkowy i zapisać go po zakończeniu obliczeń.
Należy utworzyć kopię przekroju, na przykład za pomocą opcji "Plik → Zapisz jako ...".
W celu utworzenia przekroju końcowego należy dostosować w kopii parametry geometryczne, takie jak wysokość lub szerokość. Węzły i elementy nie mogą być dodawane ani usuwane!
Należy obliczyć i zapisać przekrój.

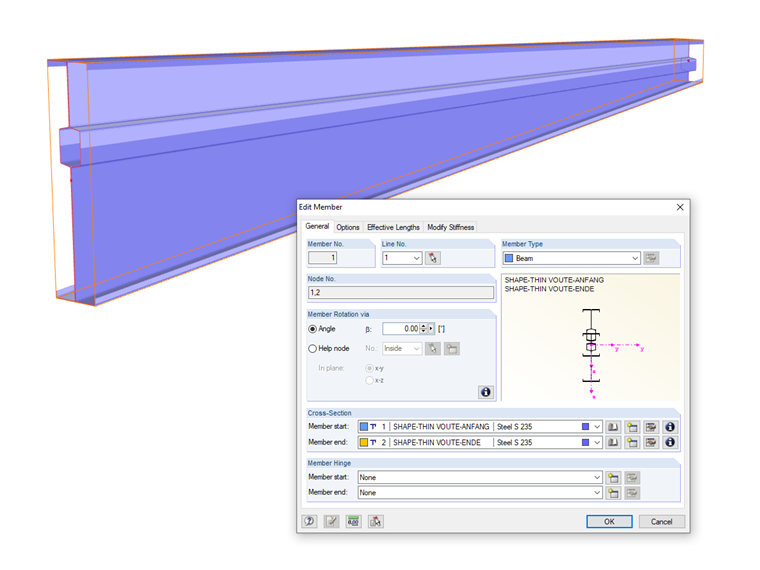

Pręt do edycji ze zmiennym przekrojem SHAPE-THIN

Po zaimportowaniu obu przekrojów do programu RFEM lub RSTAB, można sprawdzić, czy modelowanie w renderingu jest prawidłowe: Wymiarowanie jest możliwe za pomocą modułów STEEL lub RF-/STEEL EC3 tylko wtedy, gdy zmiana przekroju jest wyświetlana jako rozkład liniowy.

Pręt o zmiennym przekroju SHAPE-THIN
