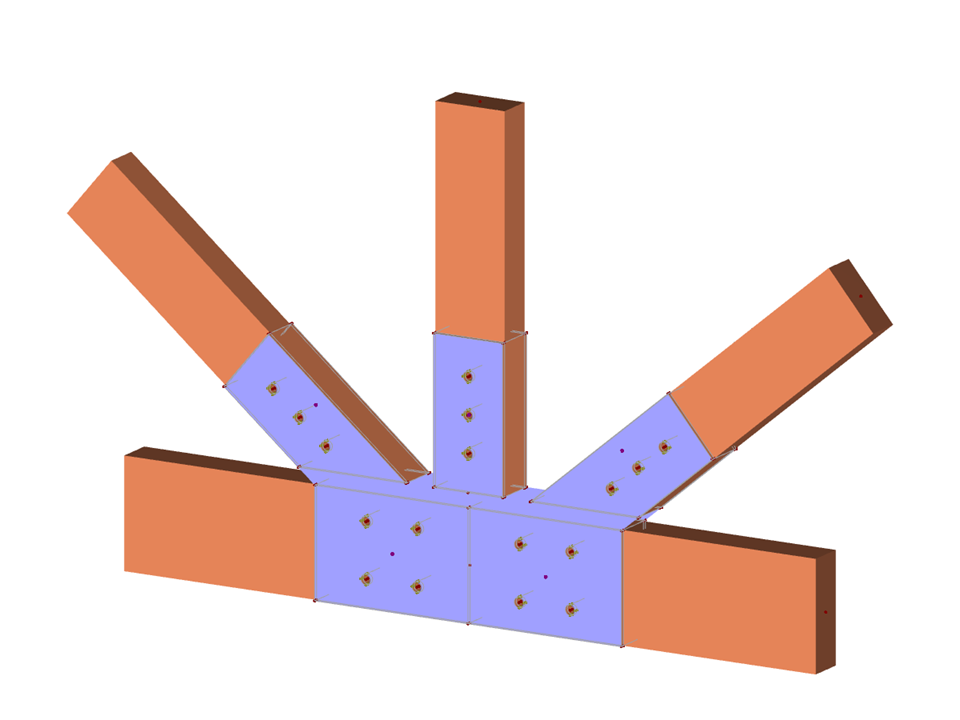

Parametrizzazione completa della geometria dell'ala inferiore, due diagonali e un montante con piastra in acciaio e fori per bulloni.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Collegamento acciaio-legno con flangia
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 359 |
Numero di linee | 316 |
Numero di aste | 56 |
Numero di superfici | 200 |
Numero di solidi | 15 |
Peso totale | 0,037 t |
Dimensioni (metriche) | 1.102 x 0.072 x 0.670 m |
Dimensioni (imperiali) | 3.62 x 0.24 x 2.2 feet |
Versione del programma | 5.26.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
