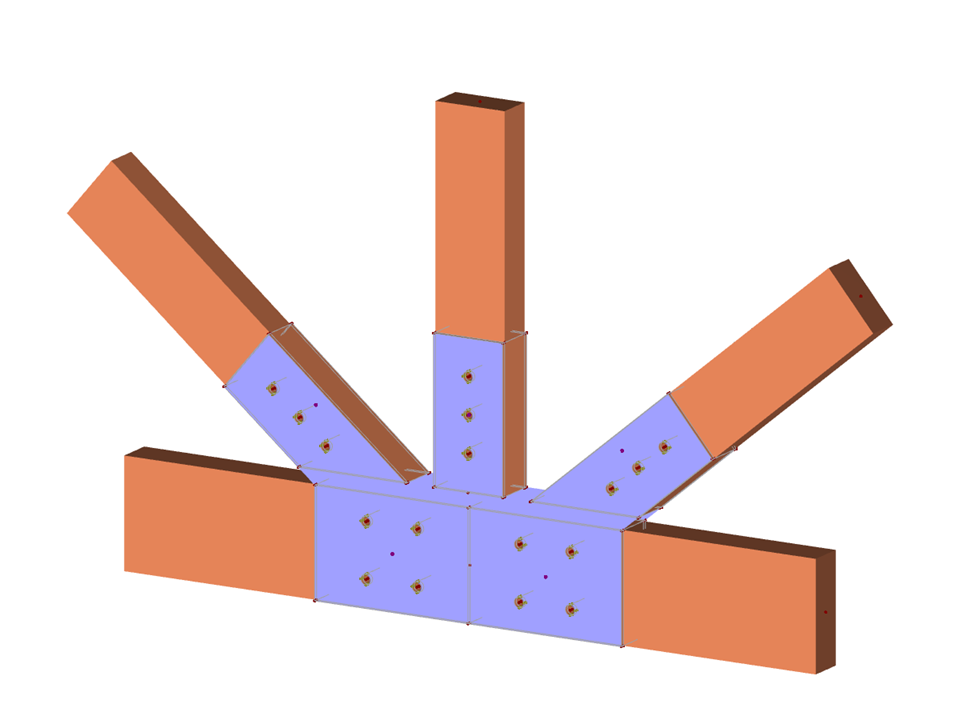

Kompletní parametrizace geometrie dolní pásnice, dvou diagonál a jedné svislice s ocelovým plechem a otvory pro šrouby.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spojení ocel-dřevo s pásnicí
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 359 |
Počet linií | 316 |
Počet prutů | 56 |
Počet ploch | 200 |
Počet těles | 15 |
Celková hmotnost | 0,037 t |
Rozměry (metrické) | 1,102 x 0,072 x 0,670 m |
Rozměry (imperiální) | 3.62 x 0.24 x 2.2 feet |
Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
