Este modelo sirve como un ejemplo de verificación para evaluar la resistencia al corte de una viga ASTM A992 W 24×62 bajo cortante en el eje fuerte, según las directrices de AISC 2022. La viga está sometida a fuerzas cortantes de 48.000 kips de cargas muertas y 145.000 kips de cargas vivas. El análisis se realiza utilizando tanto los métodos LRFD como ASD para garantizar el cumplimiento de las normas especificadas.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

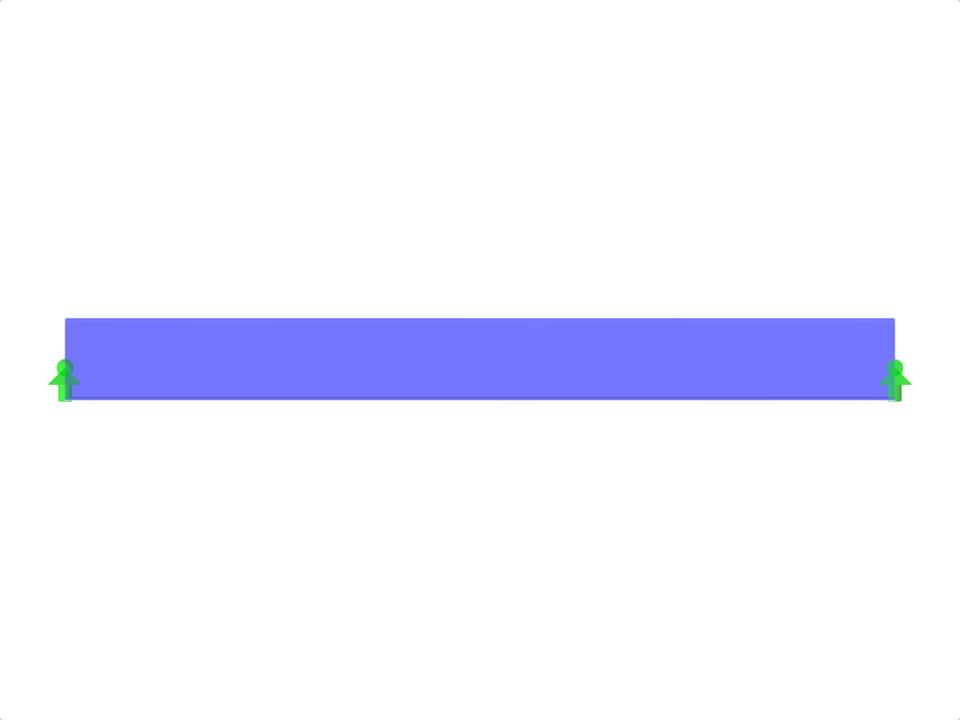

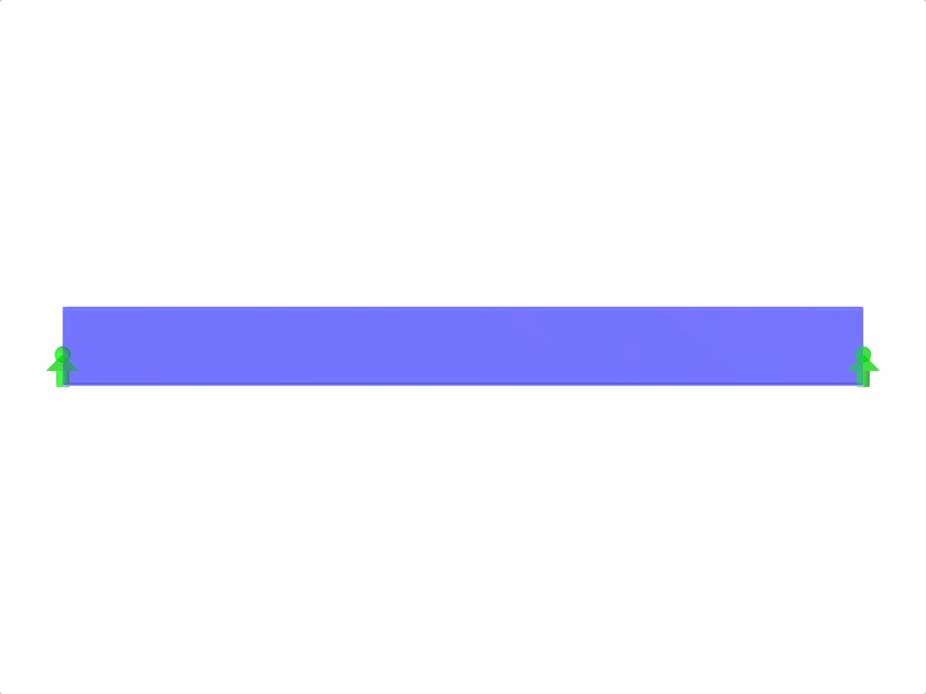

Ejemplo de verificación 1033 | Resistencia a cortante en viga de sección W según AISC 2022
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de superficies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinaciones de carga | 2 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.794 t |
Dimensiones (métricas) | 10,668 x 0,000 x 0,000 m |
Dimensiones (imperiales) | 35 x 0 x 0 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
