Dieses Modell dient als Verifizierungsbeispiel für die Bewertung der Schubfestigkeit eines ASTM A992 W 24×62 Trägers unter hoher Achsschubbelastung gemäß AISC 2022. Der Träger wird mit 48.000 kips aus Eigenlasten und 145.000 kips aus Nutzlasten beansprucht. Die Analyse wird sowohl nach der LRFD- als auch nach der ASD-Methode durchgeführt, um die Einhaltung der vorgeschriebenen Normen sicherzustellen.
Modell verwendet in
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

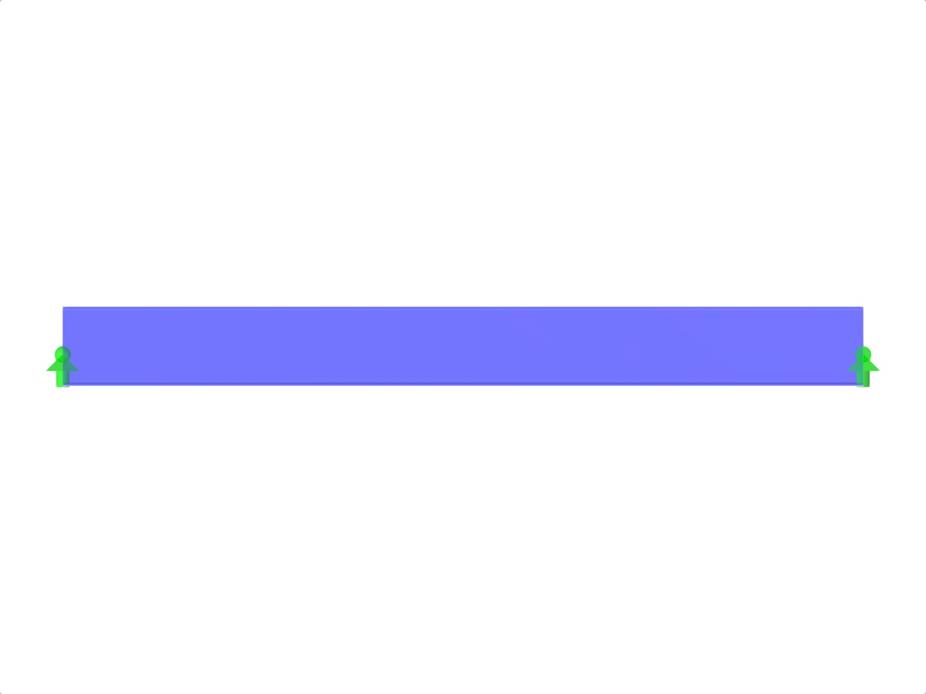

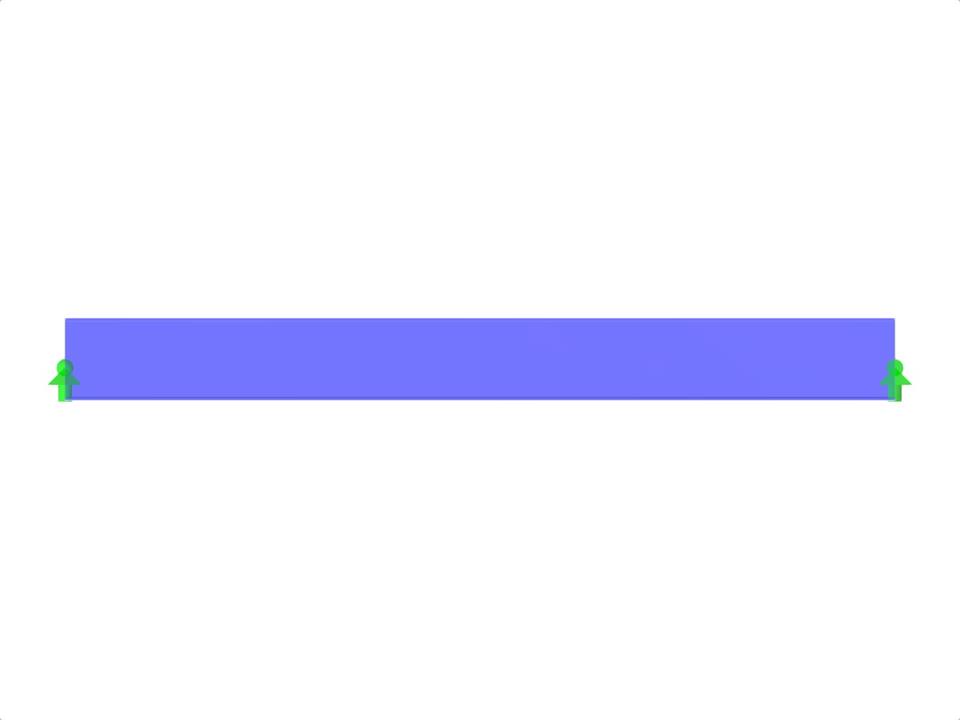

Verifizierungsbeispiel 1033 | Schubfestigkeit im W-förmigen Träger nach AISC 2022
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,794 t |
| Abmessungen (metrisch) | 10,668 x 0,000 x 0,000 m |
| Abmessungen (imperial) | 35 x 0 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
