Verifikační příklad 1033
  • Popis
  • Recenze (0)

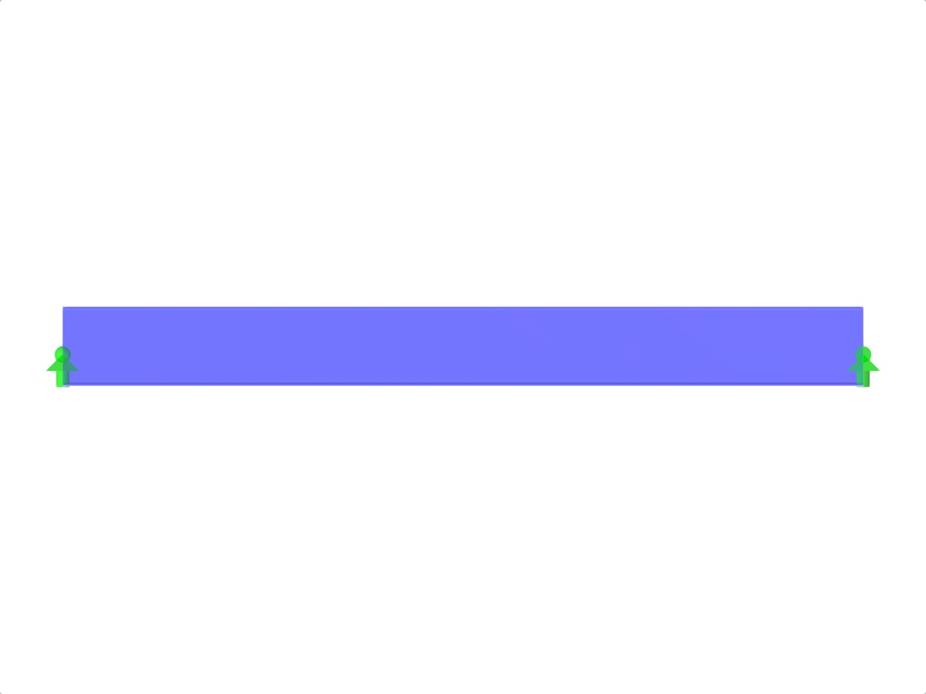

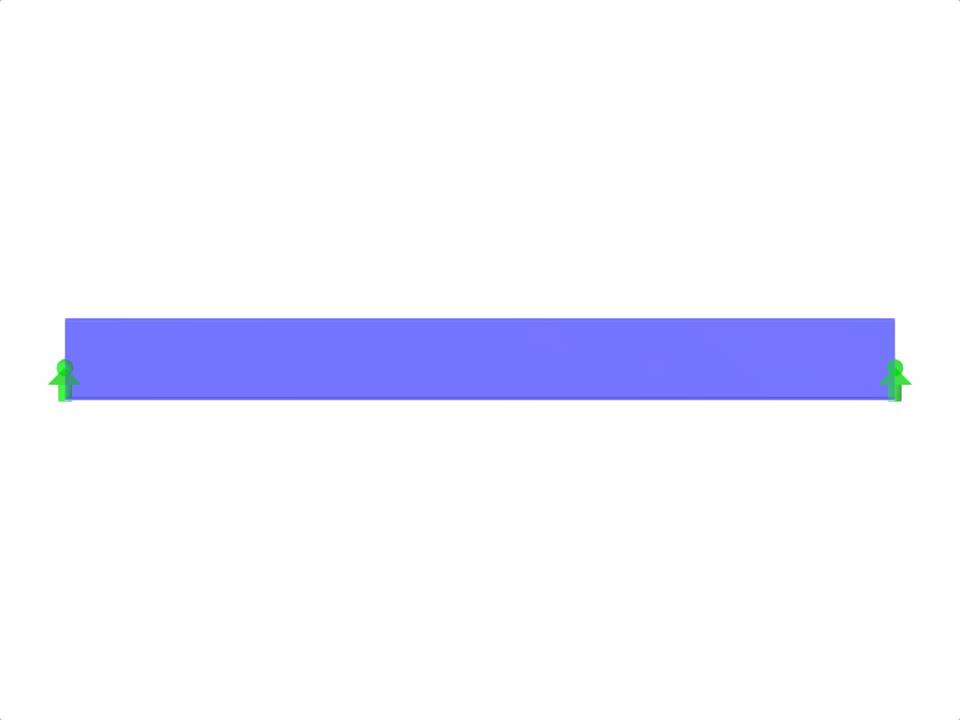

Tento model slouží jako verifikační příklad pro posouzení smykové pevnosti nosníku ASTM A992 W 24×62 při působení smyku kolem osy největší tuhosti podle pokynů AISC 2022. Nosník je vystaven koncovým smykovým silám 48,000 kilopoundů z vlastní tíhy a 145,000 kilopoundů z užitných zatížení. Analýza je prováděna pomocí metod LRFD a ASD, aby byla zajištěna shoda s uvedenými normami.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Verifikační příklad 1033 | Smyková pevnost v nosníku průřezu W podle AISC 2022

Počet uzlů 2
Počet linií 1
Počet prutů 1
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 2
Počet kombinací zatížení 2
Počet kombinací výsledků 0
Celková hmotnost 0,794 t
Rozměry (metrické) 10,668 x 0,000 x 0,000 m
Rozměry (imperiální) 35 x 0 x 0 feet
