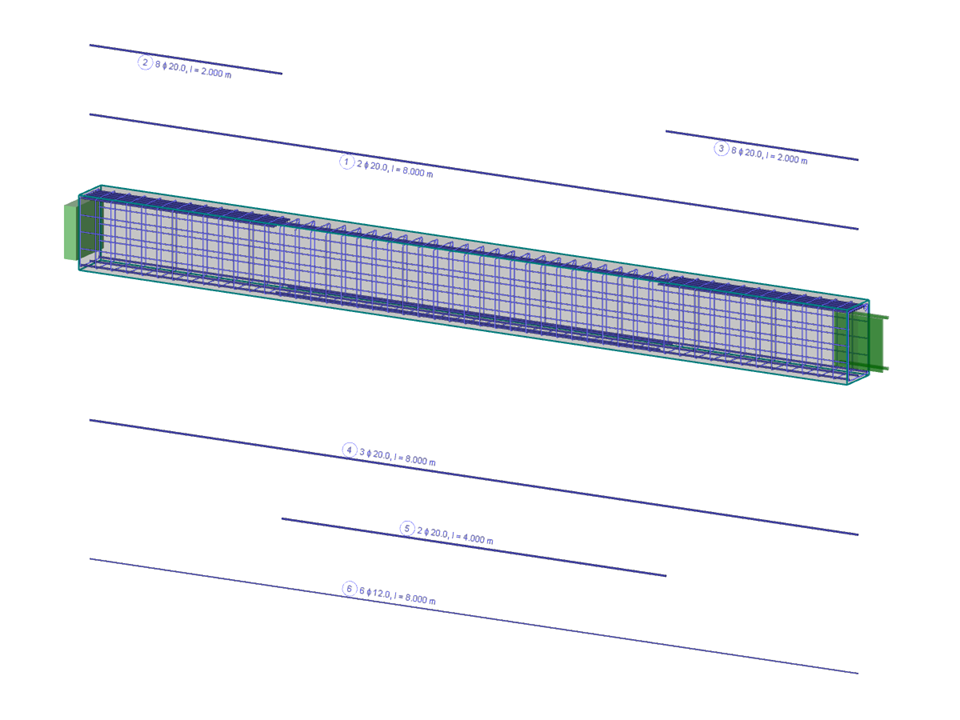

Asta con proposta automatica di armatura

La percentuale di vetro utilizzata durante la pianificazione di un edificio è in aumento. Edifici aperti e pieni di luce rappresentano l'arte moderna dell'architettura. Tuttavia, gli ingegneri specializzati devono affrontare nuove sfide durante la pianificazione. Uno di questi esempi sono le facciate in vetro alte fino al soffitto caricate da un corrimano. L'influenza di questo carico, così come il calcolo della deformazione, sono mostrati in questo articolo.

Il caricamento delle lastre di vetrocamera a causa degli effetti climatici è chiaramente regolato nella DIN 18008. Diese Art der Belastung kann bei entsprechender Scheibengeometrie auch maßgebend für die Bemessung im Zustand der Tragfähigkeit werden. Eine FE-Bemessung am Gesamtsystem mit Abbildung des SZR als Gasvolumen liefert exakte Ergebnisse zur Analyse. Im Gegenzug gewinnt jedoch auch eine stichpunktartige Plausibilitätskontrolle immer mehr an Bedeutung. Nachfolgend werden verschiedene Optionen aufgezeigt, wie diese Kontrollen durchgeführt werden können.

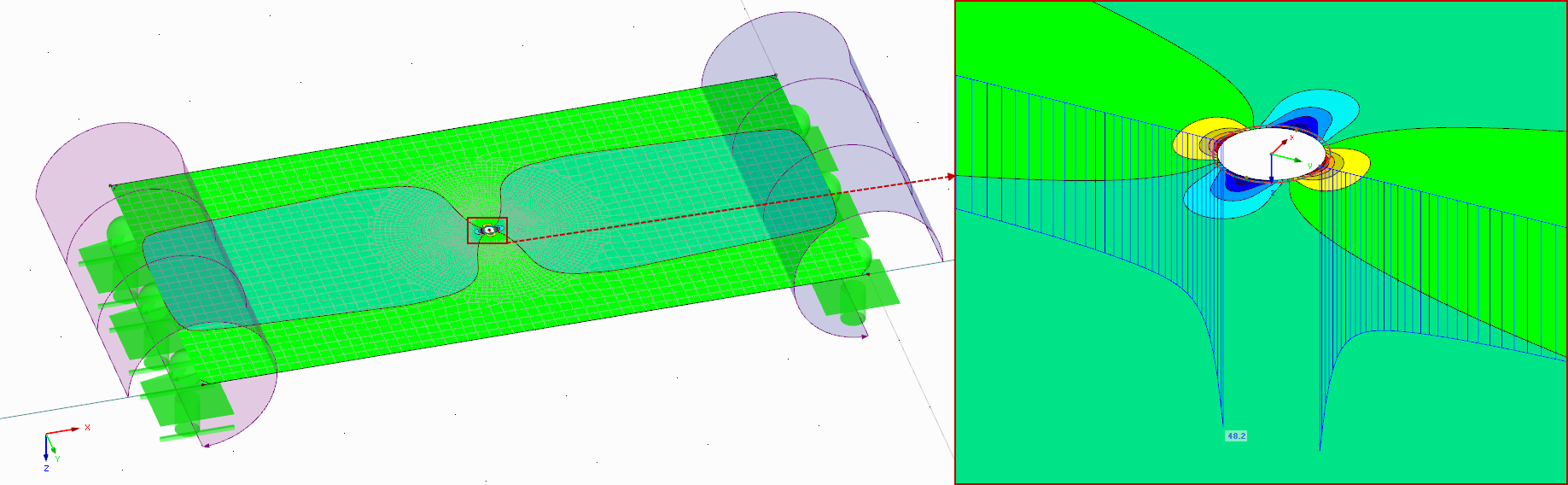

Come accennato nella parte 1, secondo l'attuale norma DIN 18008-3, nella costruzione di vetro è consentito rappresentare punti di vincolo per componenti in vetro mediante FEM al fine di progettare lo stato limite ultimo adeguato. Le regole sono descritte nell'Appendice B della norma [1].

Nel modulo aggiuntivo, selezionare le superfici da progettare (ad esempio, utilizzando la funzione Seleziona). La geometria della lastra di vetro, così come i carichi, è importata dal modello RFEM.

Quindi, è necessario decidere se il calcolo deve essere eseguito senza l'influenza della struttura circostante (calcolo locale) o tenendo conto di questa influenza (calcolo globale). Se si seleziona il calcolo locale, ogni superficie selezionata per il progetto viene staccata dal modello e calcolata separatamente.

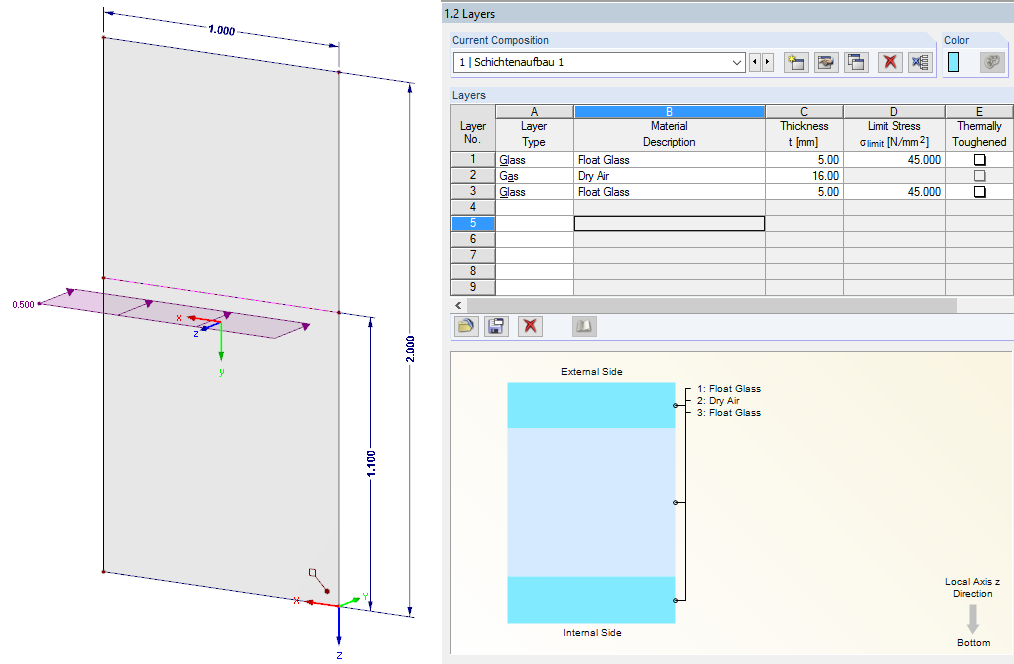

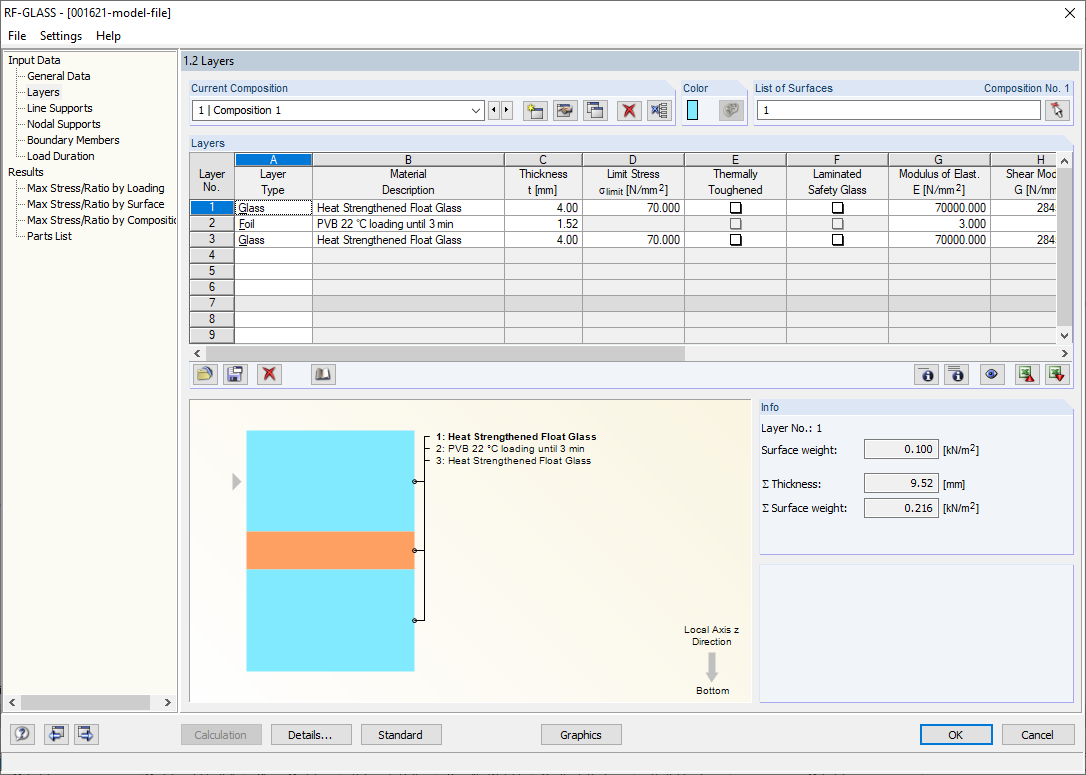

Il calcolo globale considera l'intera struttura, comprese le lastre di vetro inserite. Tutti i dati sulla composizione del vetro e le proprietà del vetro dei singoli strati devono essere definiti nelle finestre di input di RF-GLASS. È possibile selezionare strati di tipo vetro, lamina e gas. Il materiale desiderato può essere importato direttamente dalla libreria, che contiene un gran numero di materiali.

Tutti i parametri dei singoli strati, compresi i loro spessori, sono modificabili. Inoltre, è possibile creare una serie di composizioni in RF-GLASS, che consentono di progettare diversi tipi di vetro insieme.

Per le vetrate isolanti, è possibile considerare i carichi esterni e i carichi dovuti alla temperatura, alla pressione atmosferica e alle variazioni di altitudine per l'analisi. Il modulo calcola automaticamente questi carichi sulla base dei parametri del carico climatico. Se si seleziona il tipo di calcolo locale, è necessario definire i vincoli esterni delle linee, i vincoli esterni dei nodi e le aste al contorno delle superfici in RF-GLASS. Questi vincoli esterni e aste sono considerati solo in RF-GLASS e non hanno alcuna influenza sul modello creato in RFEM.

Dopo il calcolo, i risultati vengono visualizzati in finestre di risultati chiaramente organizzate. In questo modo, si può facilmente trovare il massimo rapporto tensionale. Anche il diagramma secondo la composizione degli spessori viene riportato nelle finestre.

Inoltre, RF-GLASS visualizza un elenco delle parti e, per il vetro isolante, la pressione del gas. Nel modello RFEM è possibile visualizzare i risultati con grafici.

Sia le tabelle di input che le tabelle dei risultati di RF-GLASS, compresi i grafici, possono essere aggiunte alla relazione di calcolo di RFEM. Inoltre, è possibile esportare tutte le tabelle in MS Excel.

• Progettazione di vetri monostrato o stratificati e vetri isolanti a strato di gas
• progetto di vetri curvi
• Opzione per selezionare il calcolo locale senza considerare l'influenza di una struttura circostante o il calcolo globale rispetto all'influenza di un'intera struttura
• Calcolo delle tensioni limite secondo DIN 18008:2010-12 o TRLV:2006-08
• Assegnazione dei carichi alle classi di durata del carico
• Ampia libreria di materiali che include tutti i comuni tipi di vetro, lamine e gas in conformità con le norme DIN 18008:2010-12, E DIN EN 13474 e la normativa TRLV:2006-08
• Considerazione facoltativa dell'accoppiamento a taglio degli strati
• Considerazione dei carichi climatici
• Calcolo secondo l'analisi statica lineare o analisi non lineare secondo l'analisi a grandi spostamenti. analisi
• Analisi delle tensioni, verifica allo stato limite ultimo, verifica allo stato limite di esercizio
• Rappresentazione grafica di tutti i risultati in RFEM
• Possibilità di filtrare i risultati e le scale di colori nelle tabelle dei risultati
• Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
