Este modelo demuestra cómo se crea una propuesta de armado automática en RF-BETON Barras para RFEM o CONCRETE para RSTAB cuando la opción "Realizar propuesta de armado" está activada en la ventana 1.6 "Armado". Se explica cómo editar posteriormente la propuesta para cumplir con requisitos específicos. Se consideran el armado longitudinal, de cortante, estribos, varillas y diámetro. El modelo ayuda al usuario en el diseño óptimo del armado en barras de hormigón.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

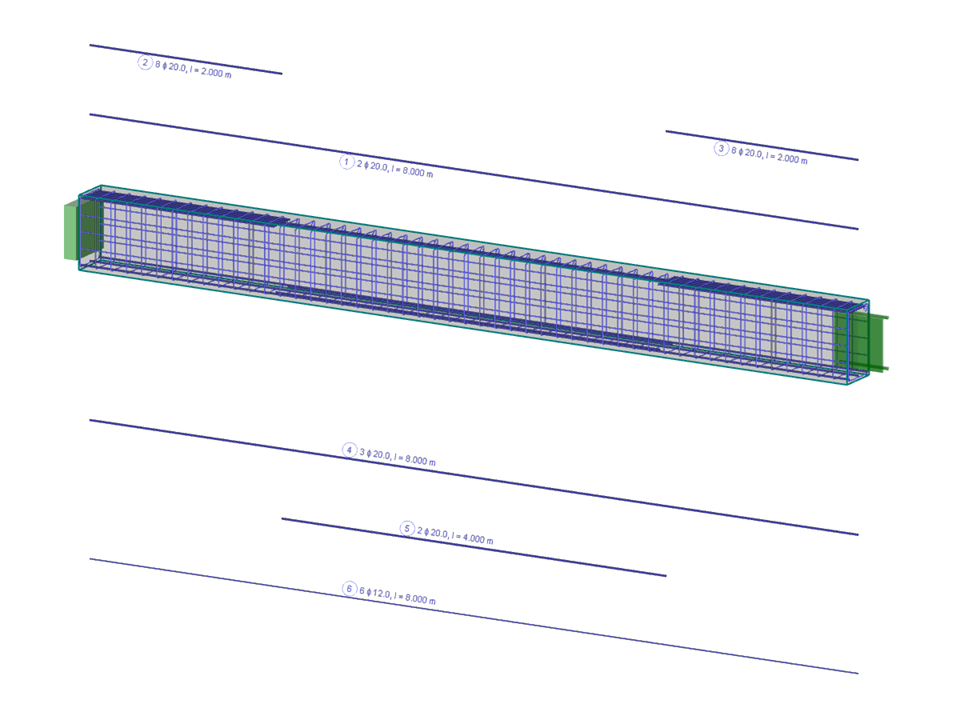

Barra con diseño automático de armadura
| Número de nudos | 2 |
| Número de barras | 1 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Peso completo | 5,600 t |
| Dimensiones (métricas) | 8,500 x 0,500 x 0,500 m |
| Dimensiones (imperiales) | 27.89 x 1.64 x 1.64 feet |
| Versión del programa | 8.25.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
