Nell'ambito dei Giochi Olimpici del 2024, è stato progettato uno straordinario progetto di costruzione per l'eco-quartiere fluviale sull'ILE-St-Denis (93).
Un cliente soddisfatto di Dlubal Software, Gustave Ingegnere civile è stato responsabile dell'intera progettazione strutturale, dalle idee iniziali al progetto finale.
Presentazione del progetto

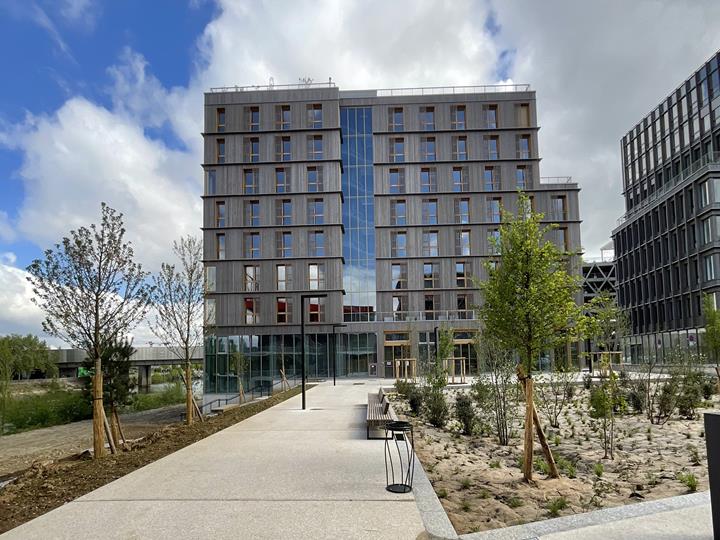

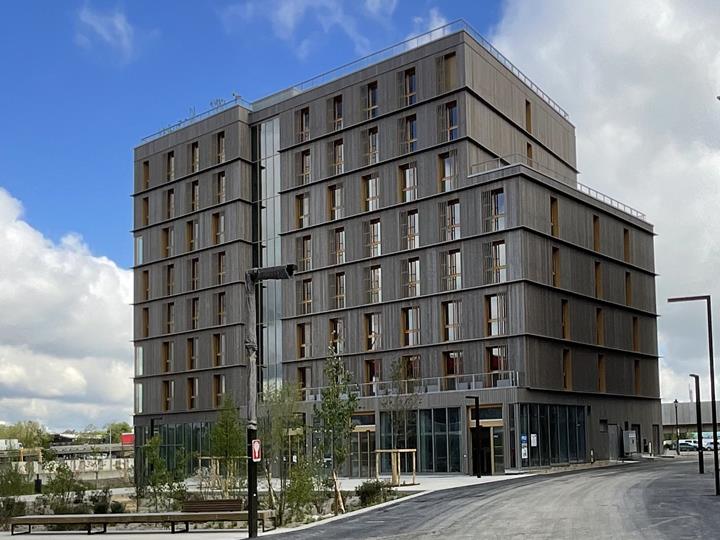

L'edificio al 9° piano nel lotto PE2 è progettato per essere reversibile, ad uso misto ed ecologico, con una superficie utile totale stimata di 3.900 m².
Le specifiche di progetto prescrivono i principi di sostenibilità e di ridotta impronta di carbonio, con particolare riguardo ai materiali e ai metodi costruttivi utilizzati.
Come la maggior parte delle proprietà nel Villaggio degli Atleti, PE2 è incluso in entrambe le fasi operative.
La fase " Impression ", che durante il periodo dei Giochi Olimpici del 2024 accoglierà 266 dei 2.700 atleti e funzionari che parteciperanno alle competizioni sportive dei Giochi Olimpici del 2024, offrirà ulteriori spazi al piano terra per le attività del Comitato Olimpico Nazionale.
La fase " Heritage ", che inizierà nel 2025, convertirà l'edificio PE2 in una residenza per studenti con un totale di 136 camere. Il piano terra sarà trasformato in ampi spazi comuni e in uno spazio commerciale.
Dettagli tecnici

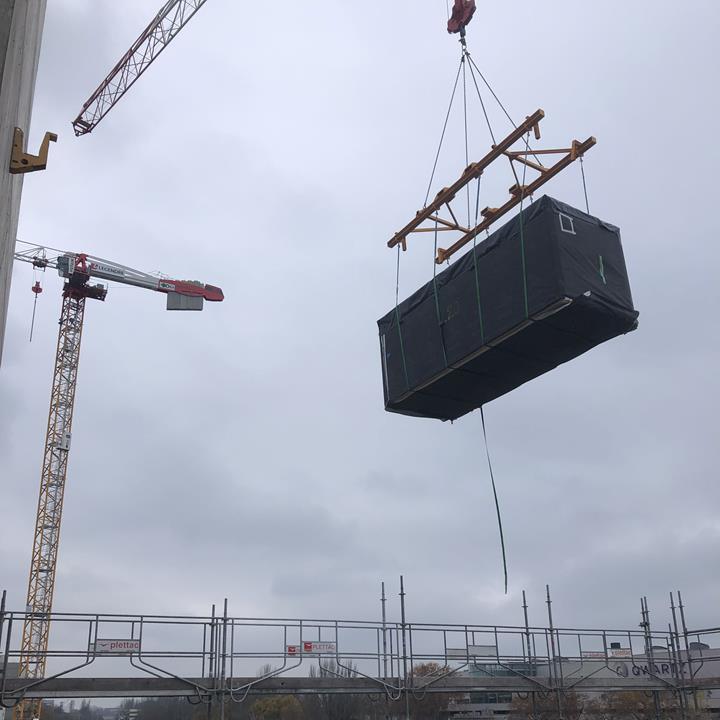

L'edificio PE2 è costituito da 128 moduli di costruzione 3D in legno, che sono stati interamente prefabbricati e trasportati al sito tramite il trasporto fluviale trasportato dal sito di produzione di Haulchin, in Francia.
Il trasporto fluviale ha risparmiato 2.000 carichi di trasporto su camion e ha generato circa 2.000 tonnellate di CO². I vantaggi della produzione fuori sede sono legati alla riduzione dell'inversione del cantiere, all'impatto ambientale ridotto al minimo e ai tempi di costruzione notevolmente migliorati. Per PE2, questo significa un risparmio di tempo di 5 mesi di costruzione.

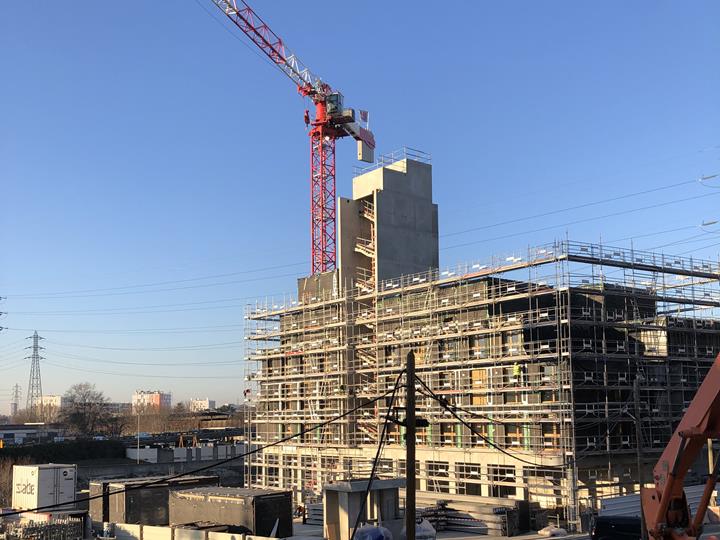

L'edificio residenziale di nove piani (R+8) è costituito da un piano terra in calcestruzzo, otto piani superiori costituiti da moduli prefabbricati in legno e un nucleo di cemento costituito dalle scale e dall'ascensore.

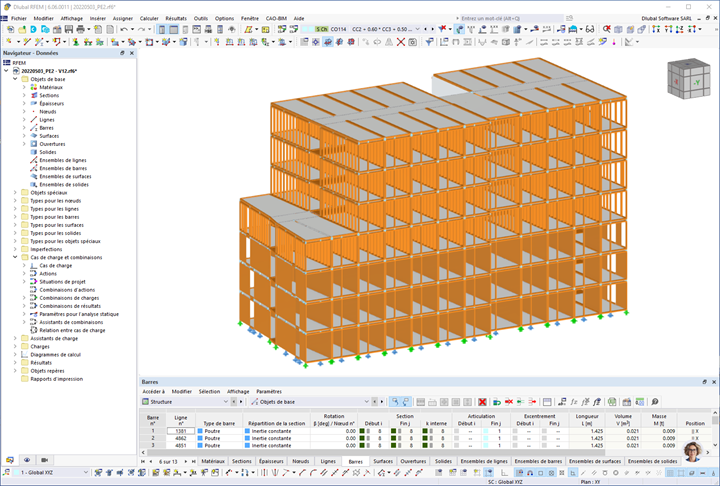

La progettazione è stata eseguita interamente in BIM con un modello 3D in RFEM.

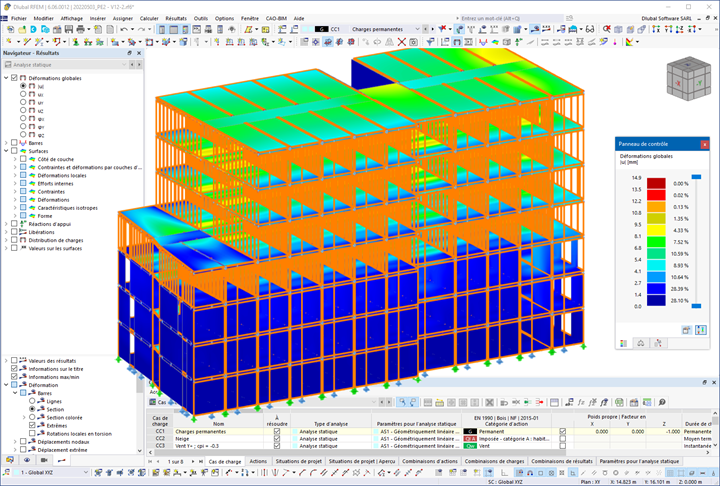

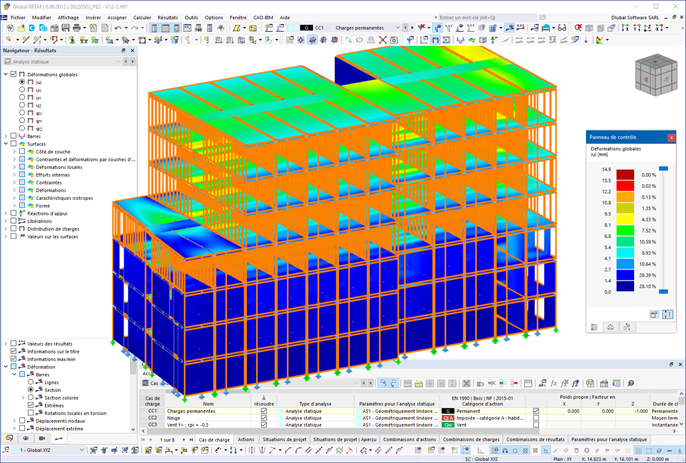

Il software è stato utilizzato per ridurre i carichi e analizzare il comportamento globale della struttura composta da legno/calcestruzzo, nonché quello di ciascun modulo prefabbricato separatamente. Particolare attenzione è stata prestata ai collegamenti tra i moduli prefabbricati e gli elementi in calcestruzzo.
La progettazione è stata eseguita nei moduli aggiuntivi per RFEM.
Dlubal Software e l'esperienza degli ingegneri del legno hanno assicurato un'attenta selezione dei materiali e una prefabbricazione ottimizzata. Questo progetto rappresenta una soluzione esemplare per i Giochi del 2024 e oltre, in linea con gli obiettivi di neutralità del carbonio e resilienza climatica della città di Parigi e Solideo.
Committente |
Groupement Pichet/Legendre Immobilier |
Strutture BET |
Ingegnere del legno Gustave
|
Architettura |
Elementi del teamErrick Giudice Architecture
|
Azienda modulare 3D |
E-Loft/EuroPerformance |
Azienda GO Béton |
Costruzione di Legendre |
