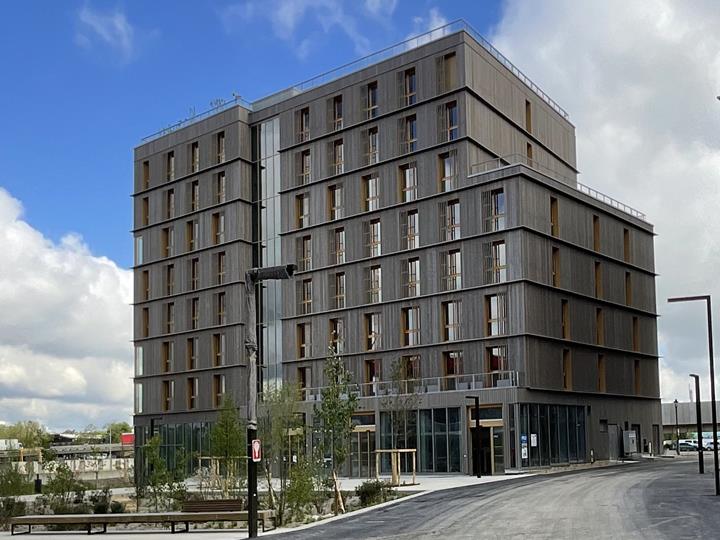

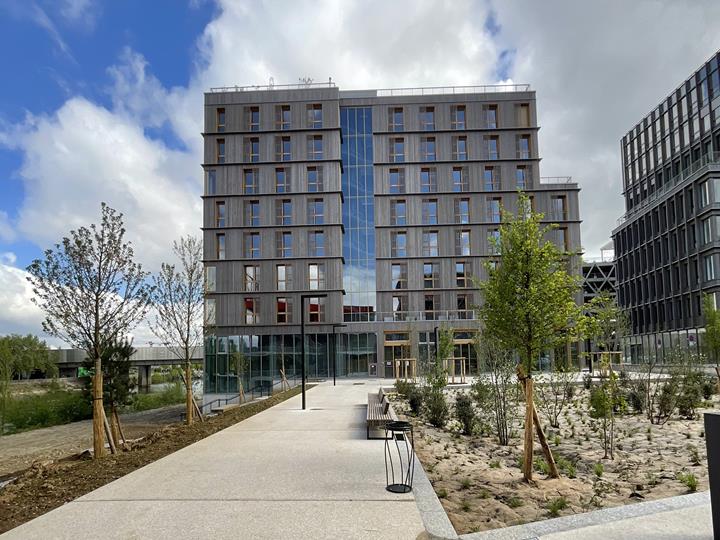

Budova v 9.NP na pozemku PE2 je navržena jako oboustranně smíšená a ekologicky nezávadná s odhadovanou celkovou užitnou plochou 3 900 m².
V návrhu jsou předepsány zásady udržitelnosti a snížené uhlíkové stopy se zvláštním ohledem na použité materiály a konstrukční metody.
Jako většina objektů ve vesničce sportovců je i PE2 součástí obou provozních fází.
Fáze „ Imprese “, která během olympijských her 2024 přivítá 266 z 2 700 sportovců a funkcionářů, kteří se zúčastní sportovních klání na OH 2024, nabídne další prostory v přízemí pro aktivity Národního olympijského výboru.
V rámci fáze „ Dědictví “, která začne v roce 2025, se budova PE2 přemění na studentskou kolej s celkem 136 pokoji. Přízemí se promění ve velkorysé společné prostory a obchodní prostory.
Technické údaje

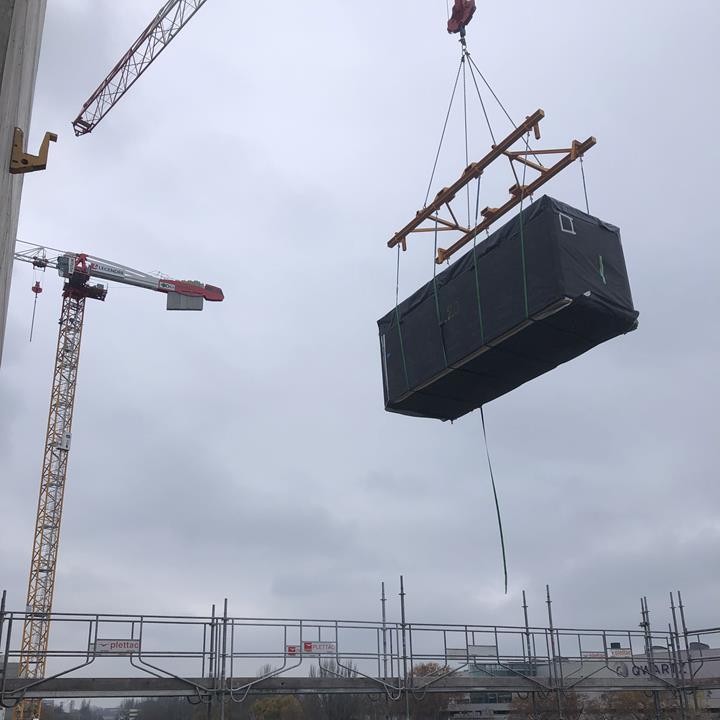

Budova PE2 se skládá ze 128 3D stavebních modulů ze dřeva, které byly kompletně prefabrikovány a přepraveny na staveniště říční dopravou z výrobního závodu v Haulchin ve Francii.
Říční doprava ušetřila 2 000 nákladních vozidel a vyprodukovala asi 2 000 tun CO². Výhody výroby mimo staveniště spočívají v redukci stavebních prací a averzi, minimalizaci vlivu na životní prostředí a výrazném zkrácení doby výstavby. Pro PE2 to znamená úsporu času 5 měsíců výstavby.

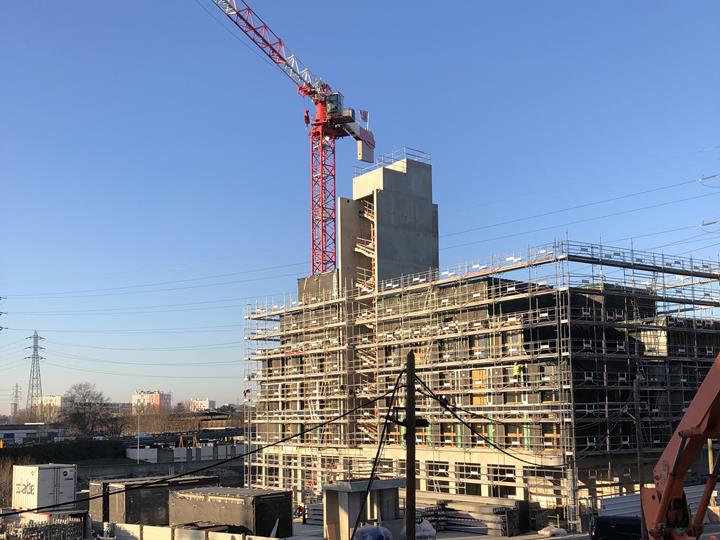

Devítipodlažní obytný dům (R+8) se skládá z přízemí z betonu, osmi horních podlaží z prefabrikovaných dřevěných modulů a betonového jádra se schodištěm a výtahem.

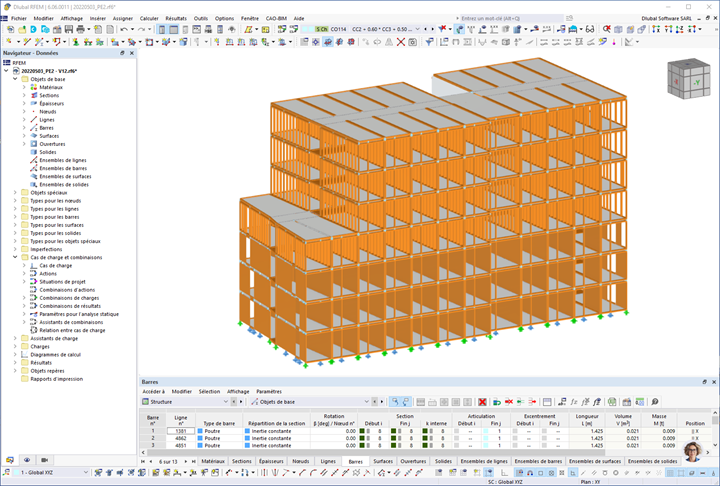

Návrh byl kompletně proveden v BIM s 3D modelem v programu RFEM.

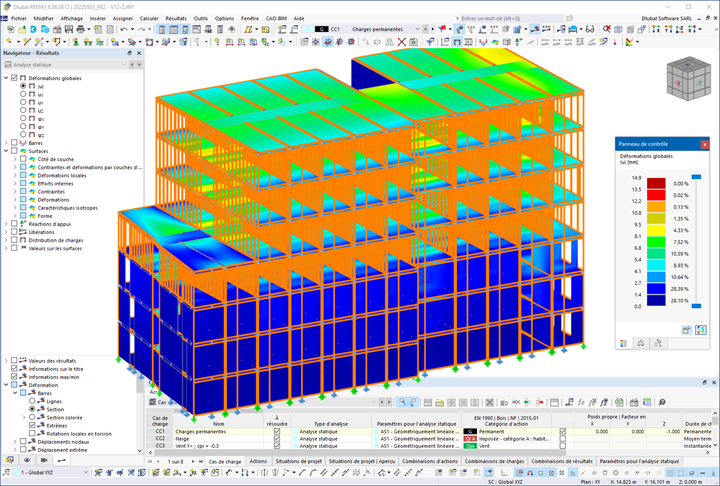

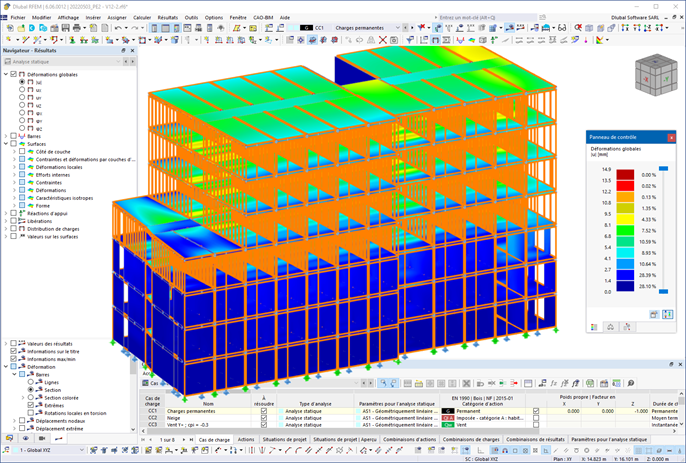

Tento software byl použit pro redukci zatížení a analýzu globálního chování spřažené konstrukce ze dřeva a betonu a také pro každý prefabrikovaný modul zvlášť. Zvláštní pozornost byla věnována spojům mezi prefabrikovanými moduly a betonovými prvky.
Posouzení bylo provedeno v přídavných modulech programu RFEM.
Dlubal Software a odborné znalosti dřevařských inženýrů zajistily pečlivý výběr materiálů a optimalizovanou prefabrikaci. Tento projekt představuje příkladné řešení pro olympijské hry v roce 2024 a dále v souladu s cíli uhlíkové neutrality a odolnosti proti klimatu stanovenými městy Paříž a Solideo.
| Místo | Saint-Denis Francie |
| Investor | Groupement Pichet/Legendre Immobilier |
| BET konstrukce | Gustave Dřevěný inženýr |
| Architektonický návrh | Týmové prvkyErrick Giudice Architecture |
| 3D modulární společnost | E-Loft/EuroPerformance |
| Entreprise GO Béton | Konstrukce podle Legendra |
