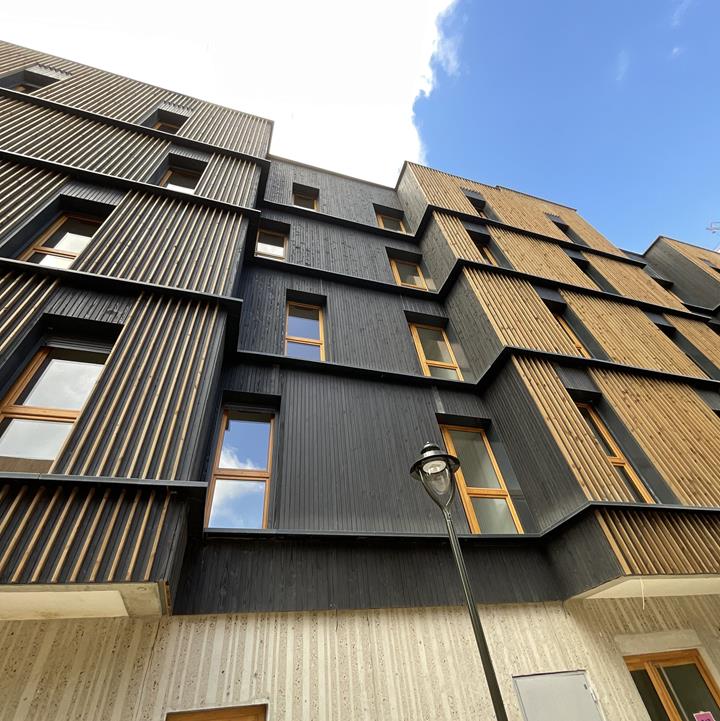

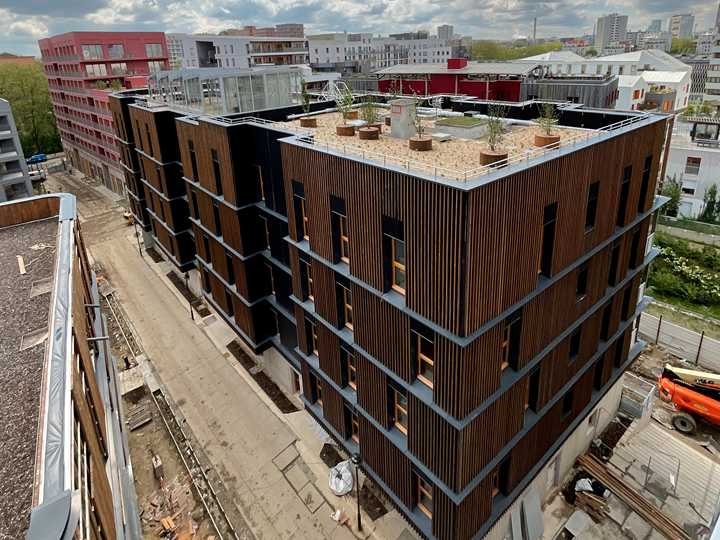

Šestipodlažní budova ve 4. podlaží a 4. podlaží nabízí 37 bytových jednotek s předpokládanou podlahovou plochou 3 000 m². Návrhové specifikace předepisují principy udržitelnosti a snížené uhlíkové stopy se zvláštním důrazem na použité materiály a konstrukční metody. Projekt je navržen jako oboustranný, smíšený a ekologický. Stejně jako u ostatních částí projektu bude probíhat ve dvou fázích provozu.
Fáze Footprint , která je plánována na sportovní soutěže v roce 2024, poskytne prostor pro 2 700 sportovců a funkcionářů, dále kanceláře, sklady a zasedací místnosti.
Poté v roce 2025 proběhne fáze „ Dědictví “, která promění lokalitu v rezidenční oblast s bydlením, hospodářskými a obchodními aktivitami a občanskou vybaveností.
Technické údaje
V produktovém balíčku NL6 jsou zdůrazněny vysoce kvalitní materiály, zejména dřevo. Pětipodlažní budova (R+4) se skládá z betonového základu v přízemí a čtyř nadzemních podlaží ze dřeva s betonovými schodišti a výtahy zajišťujícími stabilitu.
Konstrukční řešení 2D prefabrikovaných prvků, jako jsou dřevěné rámové stěny, dřevěné podlahy a spřažená dřevobetonová střešní deska, významně přispělo k optimalizaci doby výstavby, zkrácení prodlení a minimalizaci zatížení životního prostředí staveništěm.

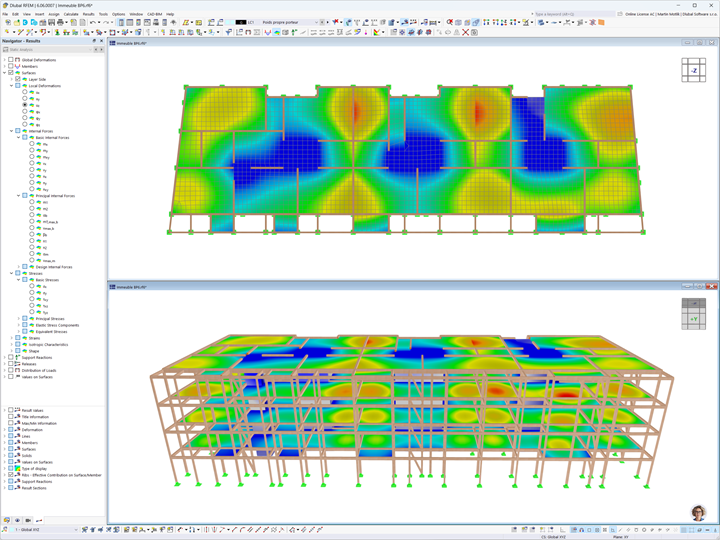

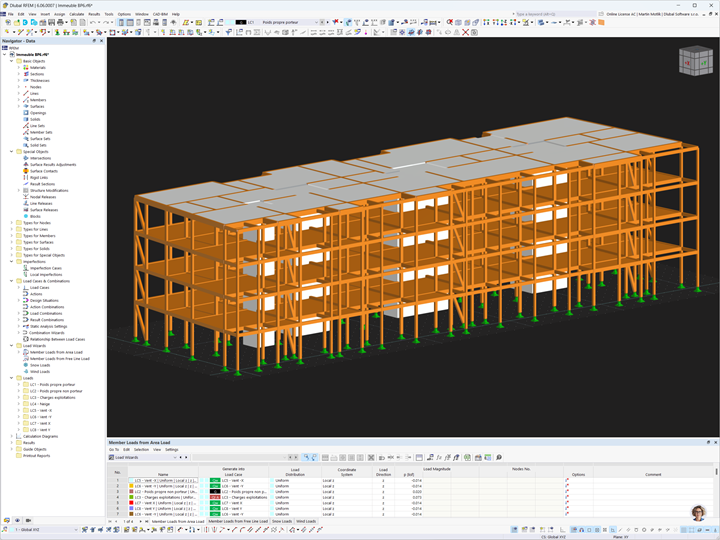

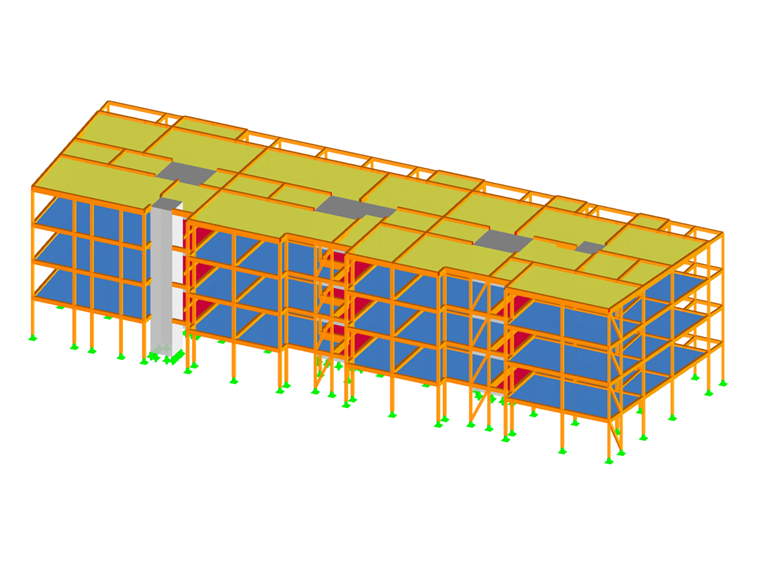

Návrh byl kompletně proveden pomocí technologie BIM, včetně 3D modelu v programu RFEM. Tento software umožnil individuálně provést pokles zatížení a rozsáhlou analýzu celkového chování spřažené dřevobetonové konstrukce a každého prefabrikovaného prvku. Byly navrženy v přídavných modulech programu RFEM.
Produkty Kerto LVL pro kesony Kerto-Ripa od společnosti Metsä Wood jsou vhodné pro prefabrikaci ve formátech šířky 2,40 m, což usnadňuje dopravu a montáž. Díky odnímatelným přepážkám pro dočasné ubytování sportovců splňují požadavky velkých stálých zatížení a vratnosti konstrukce. Kerto-Ripa boxy umožňují postavit dřevěnou konstrukci o výšce 320 mm a rozpětí 5,80 m.
Dlubal Software a odborné znalosti inženýrské kanceláře Gustave podpořily výběr materiálů a optimální prefabrikaci. Tento projekt představuje příkladné řešení pro olympijské hry v roce 2024 a dále v souladu s cíli uhlíkové neutrality a odolnosti proti klimatu stanovenými městy Paříž a Solideo.
| Místo | Saint-Denis Francie |
| Investor | Groupement Pichet/Legendre Immobilier |
| Architektonický návrh | Fabrice |
| BET konstrukce | Gustavem Ingénieursem |
| Dřevěná konstrukce | ROUX-GIPEN |
| Entreprise GO Béton | Konstrukce podle Legendra |
