Nell'ambito dei Giochi Olimpici del 2024, è stato progettato uno straordinario progetto edilizio per l'eco-distretto fluviale dell'Île-Saint-Denis (93). Il cliente di Dlubal Software, Gustave, è stato responsabile dell'intera progettazione strutturale, dalle idee iniziali al progetto finale.
Presentazione del progetto
L'edificio di 6 piani al 4° piano del 4° piano comprende 37 unità abitative con una superficie stimata di 3.000 m². Le specifiche di progetto prescrivono i principi di sostenibilità e di una ridotta impronta di carbonio, con particolare attenzione ai materiali e ai metodi costruttivi utilizzati. Il design del progetto è destinato ad essere reversibile, ad uso misto ed ecologico. Come per altri lotti di progetto, sarà soggetto a due fasi operative.
La fase Foot print , prevista per le competizioni sportive del 2024, fornirà spazio per 2.700 atleti e ufficiali, oltre a uffici, magazzini e sale riunioni.
Quindi, la fase " Patrimonio ", che inizierà nel 2025, trasformerà il sito in un'area residenziale che comprende alloggi, attività economiche e commerciali e strutture pubbliche.
Dettagli tecnici

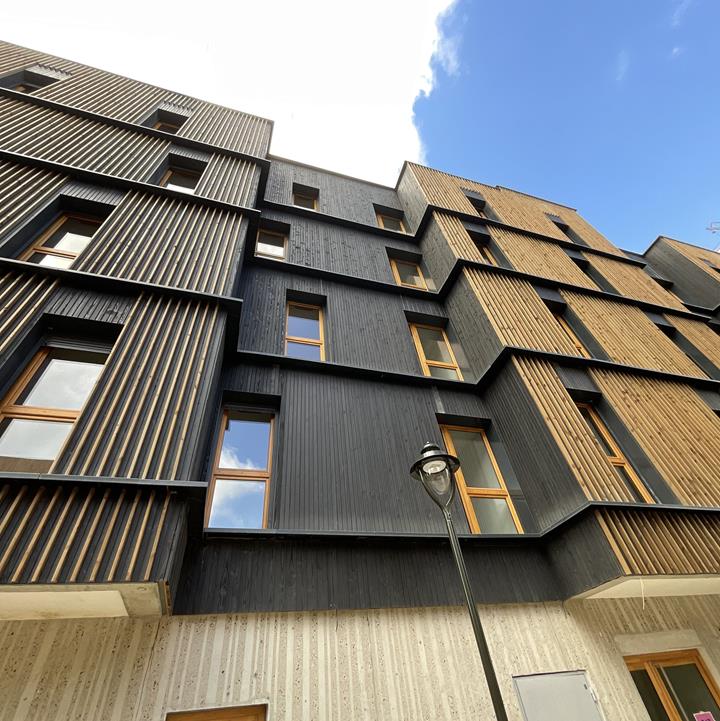

I materiali di alta qualità, in particolare il legno, sono evidenziati nel pacchetto di prodotti NL6. L'edificio di cinque piani (R+4) comprende una base in cemento al piano terra e quattro piani superiori in legno, con scale in cemento e ascensori che ne garantiscono la stabilità.
La soluzione strutturale di elementi prefabbricati 2D, come pareti intelaiate in legno, solai in legno e una soletta composta in legno/calcestruzzo, ha contribuito in modo significativo all'ottimizzazione dei tempi di costruzione, alla riduzione dei ritardi e all'impatto ambientale del cantiere.

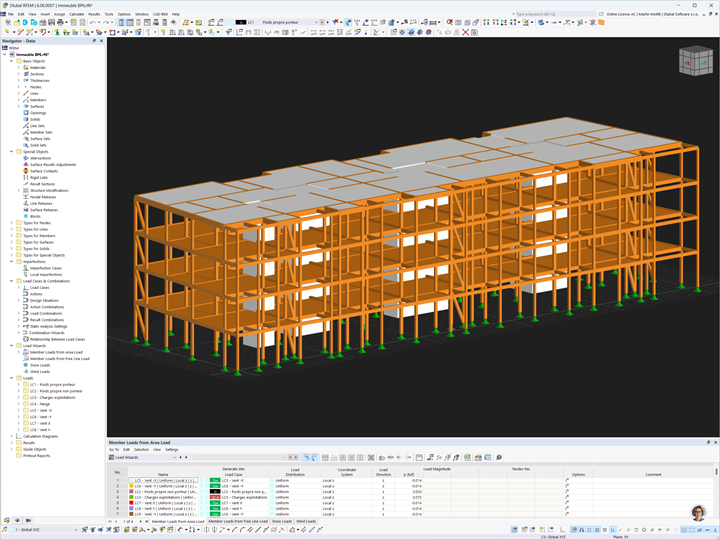

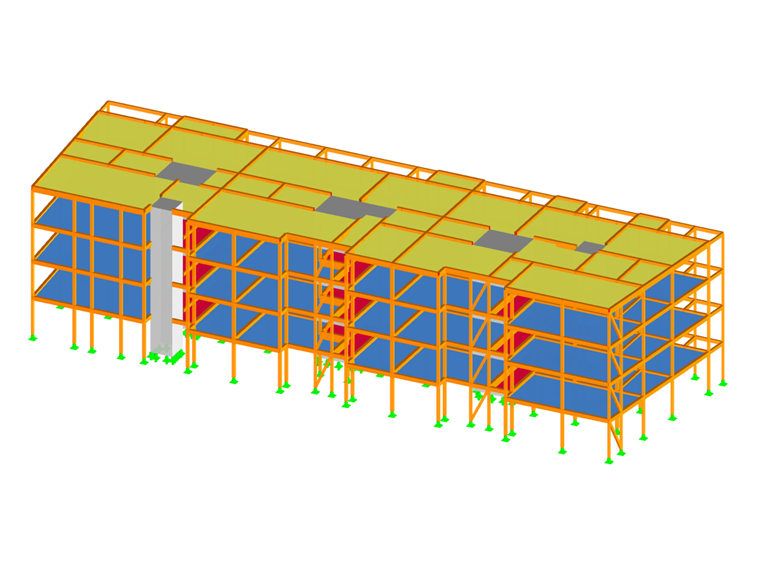

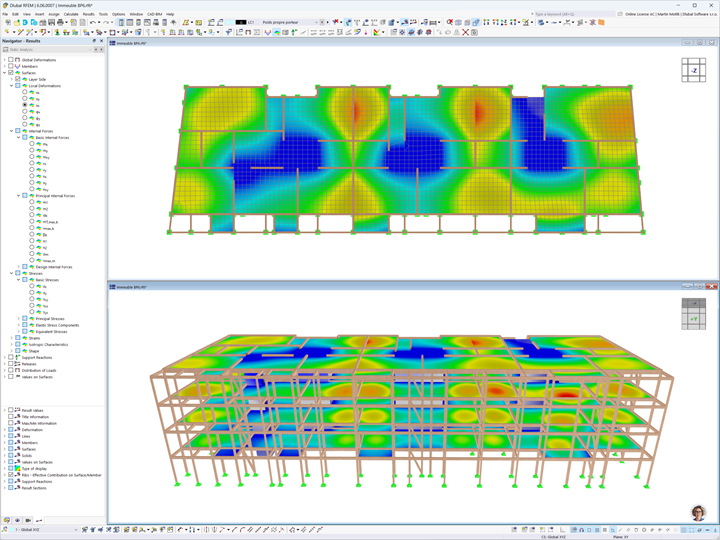

La progettazione è stata interamente eseguita utilizzando la tecnologia BIM, incluso un modello 3D di RFEM. Il software ha consentito l'implementazione di una discesa del carico e l'analisi completa del comportamento generale della struttura composta da legno/calcestruzzo e di ogni elemento prefabbricato su base individuale. Sono stati progettati nei moduli aggiuntivi di RFEM.
I prodotti Kerto LVL per i cassoni Kerto-Ripa, forniti da Metsä Wood, sono adatti per la prefabbricazione in formati larghi 2,40 m, facilitando il trasporto e il montaggio. Soddisfano i vincoli di grandi carichi permanenti e la reversibilità dell'edificio, con pareti divisorie rimovibili per l'alloggio temporaneo degli atleti. I box Kerto-Ripa consentono una struttura in legno con un'altezza di 320 mm e una lunghezza della campata di 5,80 m.
Dlubal Software e l'esperienza dello studio di ingegneria Gustave hanno supportato la selezione dei materiali e l'ottimizzazione della prefabbricazione. Questo progetto rappresenta una soluzione esemplare per i Giochi del 2024 e oltre, in linea con gli obiettivi di neutralità del carbonio e resilienza climatica della città di Parigi e Solideo.
Committente |
Groupement Pichet/Legendre Immobilier |
Architetto |
Inizio di Fabrice |
Strutture BET |
Gustave Ingénieurs
|
Strutture in legno |
ROUX-GIPEN |
Azienda GO Béton |
Costruzione di Legendre |
