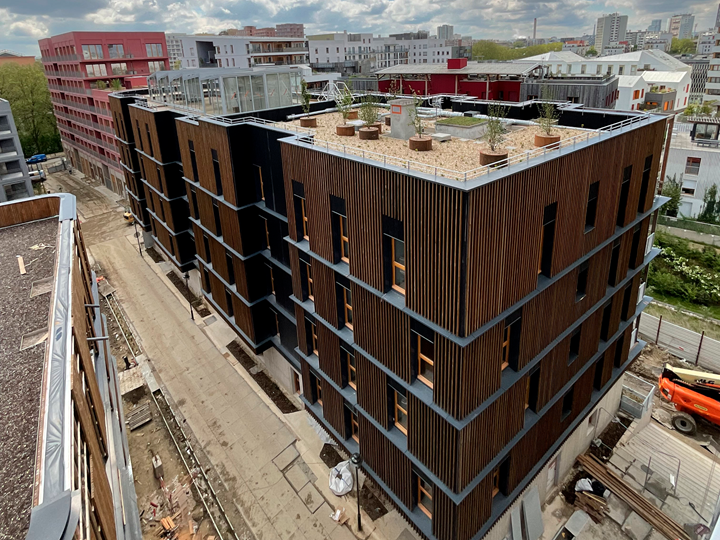

El edificio de 6 plantas en el 4º piso del 4º piso incluye 37 unidades de vivienda con una superficie estimada de 3.000 m². Las especificaciones de diseño prescriben los principios de sostenibilidad y una huella de carbono reducida, con especial atención a los materiales y métodos de construcción utilizados. El diseño del proyecto pretende ser reversible, de uso mixto y ecológico. Al igual que con otros lotes de proyectos, estará sujeto a dos fases operativas.
La fase de Footprint , prevista para las competiciones deportivas de 2024, proporcionará espacio para 2.700 atletas y oficiales, así como oficinas, almacenamiento y salas de reuniones.
Luego, la fase " Patrimonio ", que comenzará en 2025, transformará el sitio en un área residencial que incluye viviendas, actividades económicas y comerciales e instalaciones públicas.
Detalles técnicos

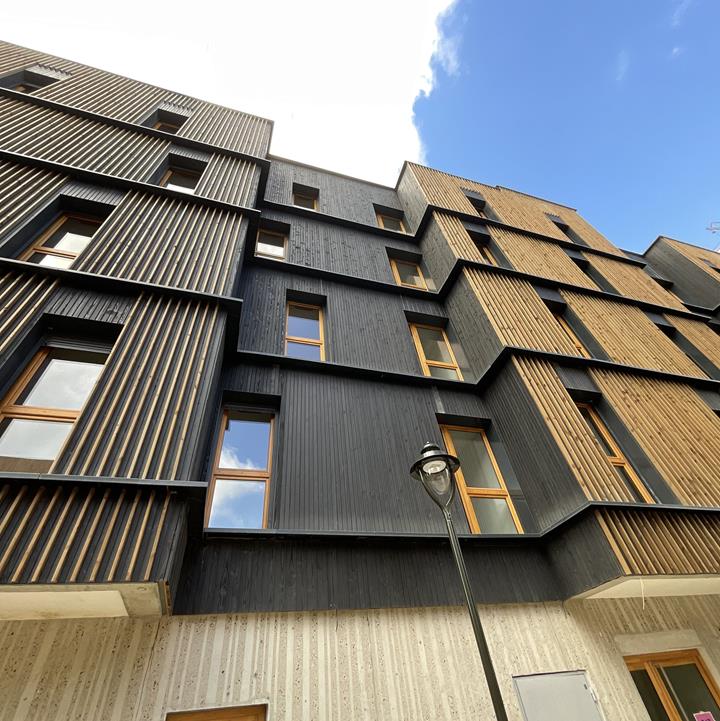

Los materiales de alta calidad, especialmente la madera, se destacan en el paquete de productos NL6. El edificio de cinco pisos (R+4) comprende una base de hormigón en la planta baja y cuatro pisos superiores de madera, con escaleras y ascensores de hormigón que aseguran la estabilidad.
La solución estructural de elementos prefabricados en 2D, como muros de entramado de madera, pisos de madera y una losa de cubierta mixta de madera y hormigón, contribuyó significativamente a optimizar el tiempo de construcción, reduciendo los retrasos y minimizando el impacto ambiental de la obra.

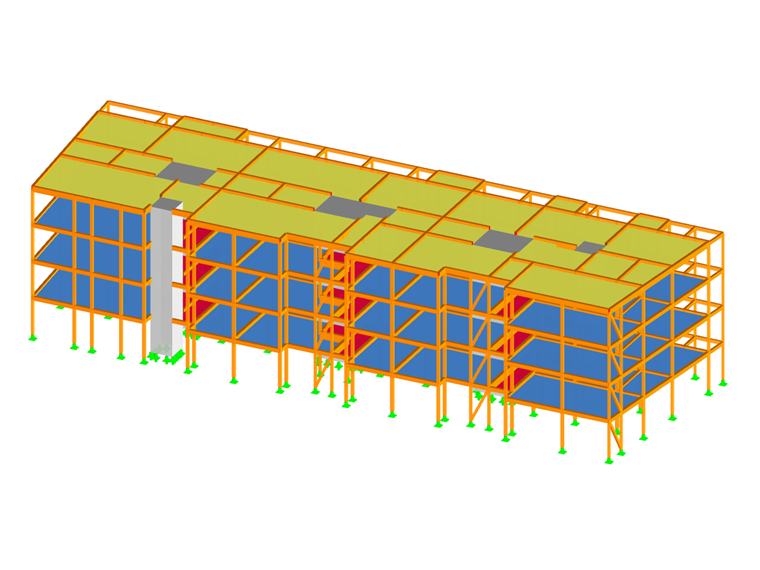

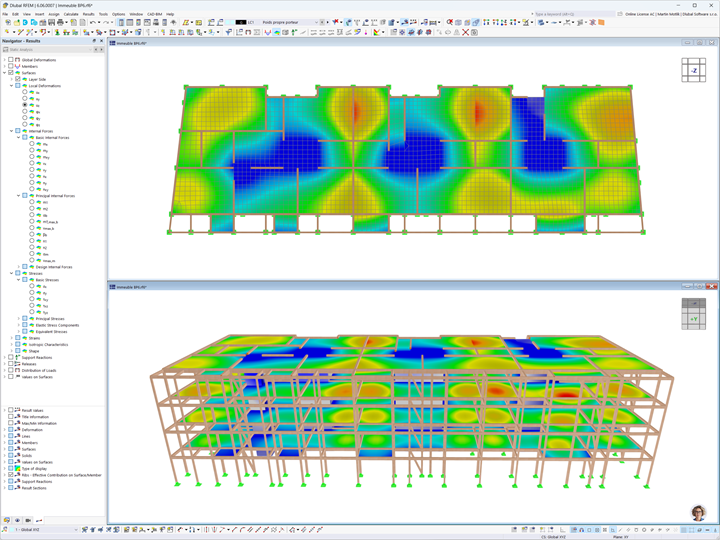

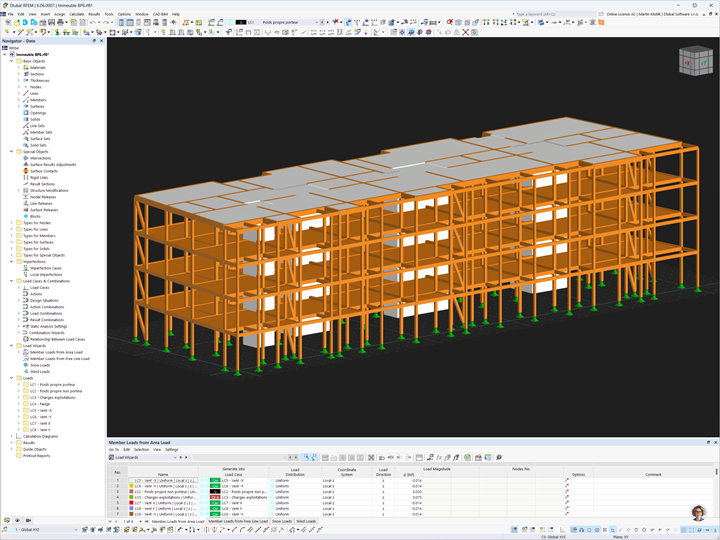

El diseño se realizó completamente utilizando la tecnología BIM, incluyendo un modelo en 3D de RFEM. El software permitió la implementación de un descenso de la carga y el análisis completo del comportamiento general de la estructura mixta de madera y hormigón y cada elemento prefabricado de forma individual. Fueron diseñados en los módulos adicionales de RFEM.
Los productos de Kerto LVL para cajones Kerto-Ripa, suministrados por Metsä Wood, son adecuados para la prefabricación en formatos de 2,40 m de ancho, facilitando el transporte y el montaje. Cumplen con las limitaciones de grandes cargas permanentes y la reversibilidad del edificio, con tabiques removibles para el alojamiento temporal de atletas. Los cajones de Kerto-Ripa permiten una estructura de madera con una altura de 320 mm y una luz de 5,80 m.
Dlubal Software y la experiencia de la oficina de ingeniería de Gustave apoyaron la selección de materiales y la prefabricación optimizada. Este proyecto representa una solución ejemplar para los Juegos de 2024 y más allá, en línea con los objetivos de neutralidad de carbono y resiliencia climática de la ciudad de París y Solideo.
| Lugar | Saint-Denis Francia |
| Inversor | Grupo Pichet/Legendre Immobilier |
| Arquitecto: | Inicio de Fabrice |
| Estructuras BET | Gustave Ingénieurs |
| Estructura de madera | ROUX-GIPEN |
| Empresa GO Béton | Construcción de Legendre |
