O edifício de seis andares do 4º andar do 4º andar inclui 37 habitações habitacionais com uma área útil calculada em 3000 m². As especificações de dimensionamento estipulam os princípios da sustentabilidade e da redução da emissões de CO2, com particular atenção para os materiais e métodos de construção utilizados. O design do projeto pretende ser reversível, multiusos e ecológico. Tal como nos outros terrenos do projeto, este estará sujeito a duas fases de funcionamento.
A fase de impressão Footprint, planeada para as competição desportivas de 2024, terá espaço para 2700 Atletas e Oficiais, bem como escritórios, armazém e salas de reuniões.
A partir de 2025, a fase " Património " irá transformar o local numa área residencial, incluindo habitação, atividades económicas e comerciais e equipamentos públicos.
Detalhes técnicos

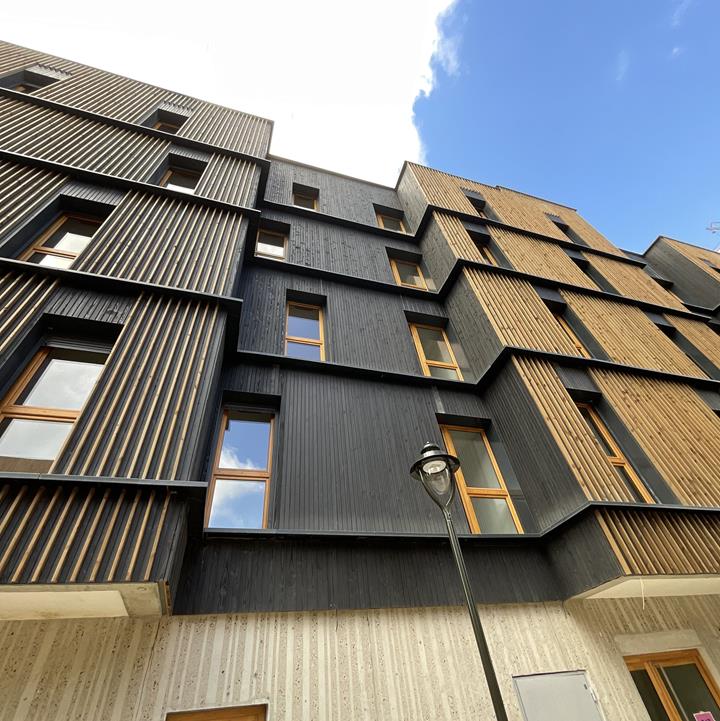

Os materiais de alta qualidade, especialmente a madeira, são destacados no pacote de produtos da NL6. O edifício de cinco andares (R+4) tem uma base de betão no rés do chão e quatro pisos superiores em madeira, com escadarias e elevadores em betão a assegurarem a estabilidade.
A solução estrutural de elementos pré-fabricados 2D, tais como paredes de pórticos de madeira, pisos de madeira e um teto misto de madeira e betão, contribuíram significativamente para otimizar o tempo de construção, reduzir os atrasos e minimizar o impacto ambiental do estaleiro.

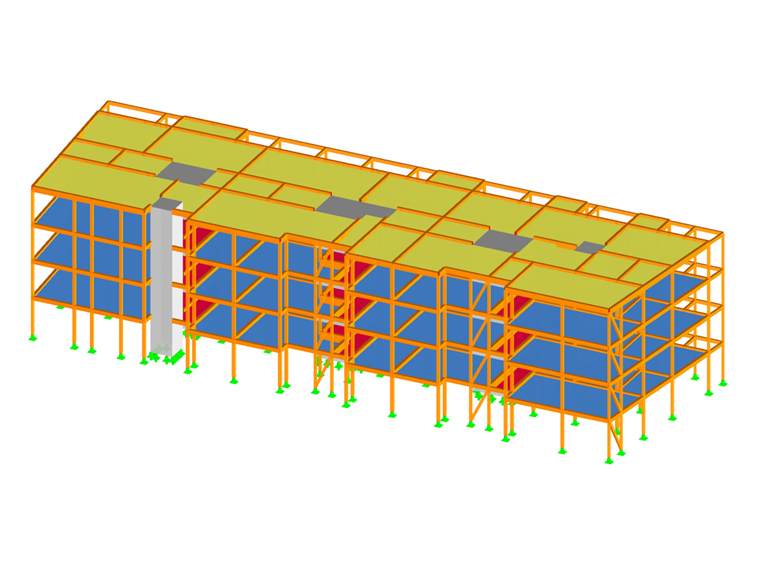

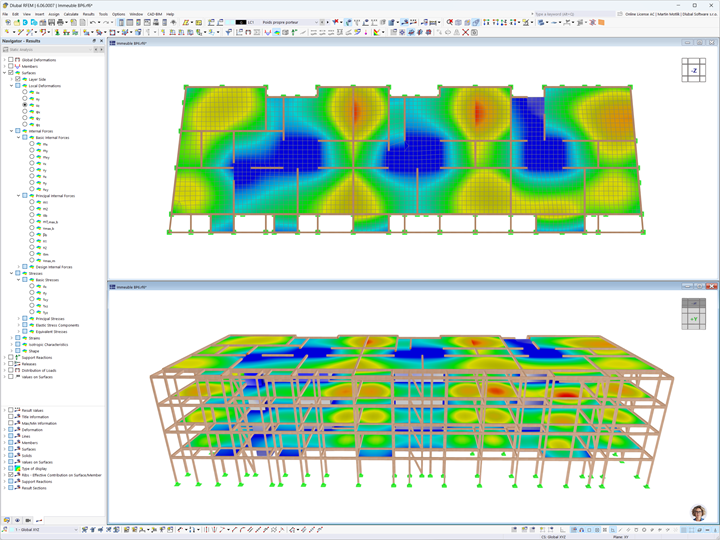

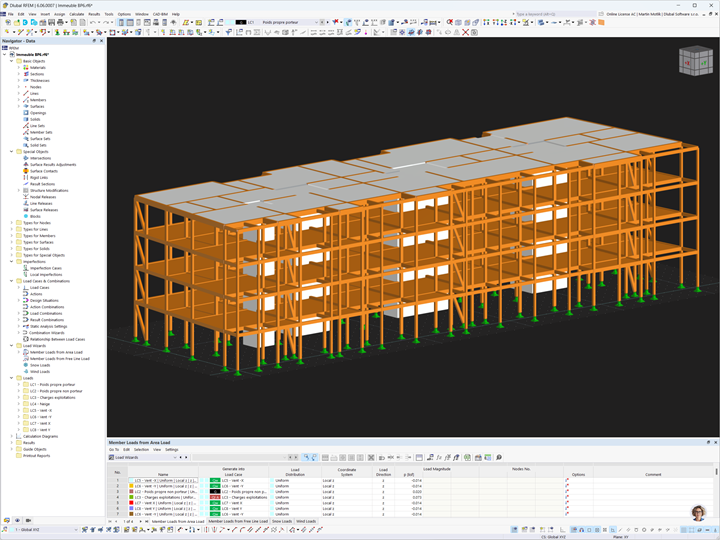

O dimensionamento foi totalmente realizado com a tecnologia BIM, incluindo um modelo 3D do RFEM. O software permitiu implementar a descida de carga e analisar detalhadamente o comportamento global da estrutura mista de madeira e betão, assim como de cada elemento pré-fabricado de forma individual. Estas foram dimensionadas nos módulos adicionais do RFEM.
Os produtos Kerto LVL para caixões Kerto-Ripa da Metsä Wood são adequados para a pré-fabricação em formatos de 2,40 m de largura, facilitando o transporte e a montagem. Estas suportam as restrições de cargas permanentes elevadas e a reversibilidade do edifício com divisórias amovíveis para habitação temporária de atletas. As caixas da Kerto-Ripa permitem uma estrutura de madeira com uma altura de 320 mm e um comprimento de vão de 5,80 m.
A Dlubal Software e a experiência do gabinete de engenharia Gustave ajudaram na seleção dos materiais e na pré-fabricação otimizada. Este projeto representa uma solução exemplar para os Jogos de 2024 e mais além, em linha com os objetivos de neutralidade de carbono e de resistência climática das cidades de Paris e Solideo.
| Local | Saint-Denis França |
| Cliente | Grupamento Picht/Legendre Immobilier |
| Design arquitetónico | Fabrice partida |
| BET Structures | Gustave Ingénieurs |
| Estrutura de madeira | COX-GIPEN (em inglês) |
| Entreprise GO Béton | Edifício Legendre |
