В рамках Олимпийских игр 2024 года в ручном экологическом районе Л'Иль-Сен-Дени (93) был разработан необычный проект строительства. Густав, заказчик компании Dlubal Software, отвечал за весь расчет конструкций, от первоначальной идеи до окончательного расчета конструкций.
Презентация проекта
В6-этажное здание на 4-ом этаже включает в себя 37 квартир с расчетной площадью около 3000 м². В спецификациях проектирования прописаны принципы устойчивости и сокращения выбросов углекислого газа, с особым вниманием к используемым материалам и методам строительства. Дизайн проекта должен быть обратимым, многослойным и экологически чистым. Как и другие участки проекта, будет он проходить в два этапа.
Этап тропы , запланированный к 2024 спортивным мероприятиям 2024, предоставит площади для 2 700 спортсменов и официальных лиц, а также офисы, склады и конференц-залы.
Затем на этапе « Наследие », который начнется в 2025 году, это место преобразуется в жилой район, включая жилое строительство, экономическую и коммерческую активность, а также общественные объекты.
Технические подробности

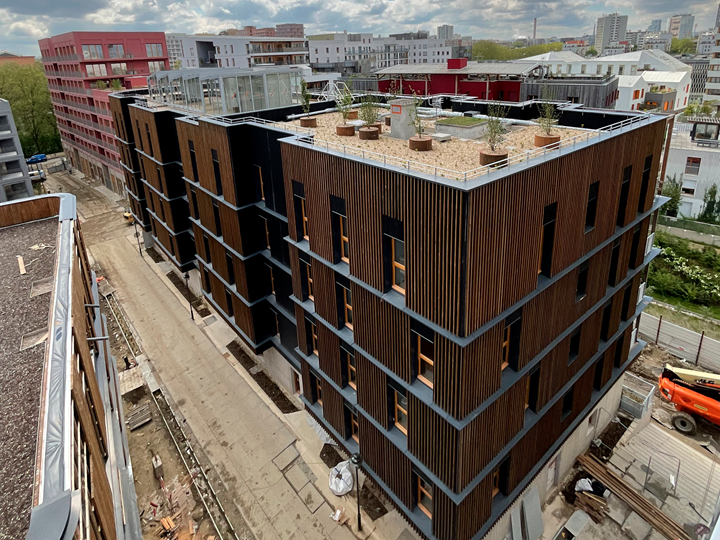

В пакете продуктов NL6 основное внимание уделяется использованию высококачественных материалов, особенно древесины. Пятиэтажное здание (R + 4) состоит из железобетонного фундамента на первом этаже и четырех верхних этажей из древесины, с железобетонными лестничными клетками и лифтами, обеспечивающими устойчивость.
Конструктивное решение из сборных 2D элементов, таких как деревянные каркасные стены, деревянные перекрытия и составная деревянно-бетонная плита кровли, в значительной степени способствовало оптимизации времени строительства, сокращению простоев и минимизации воздействия строительной площадки на окружающую среду.

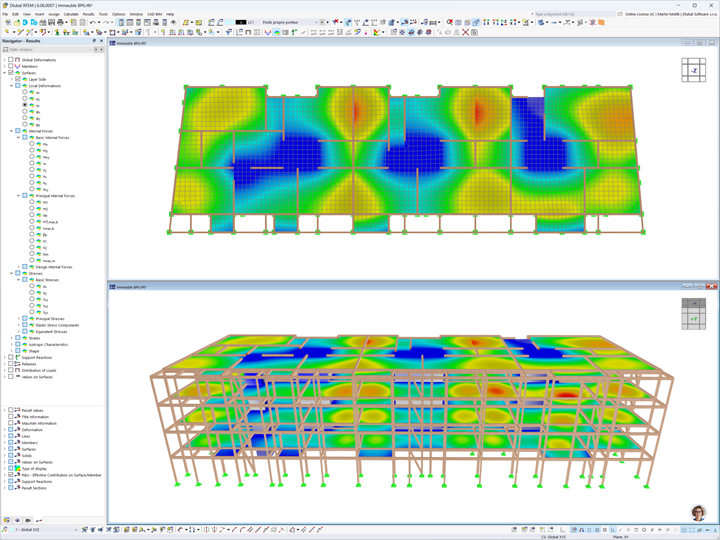

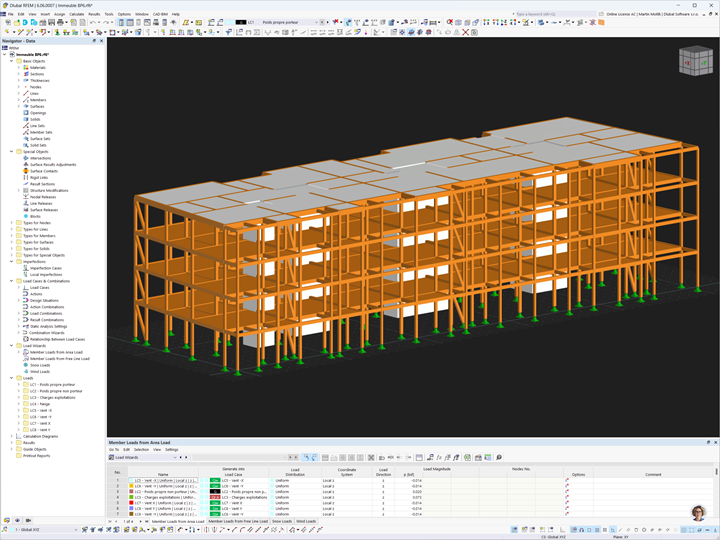

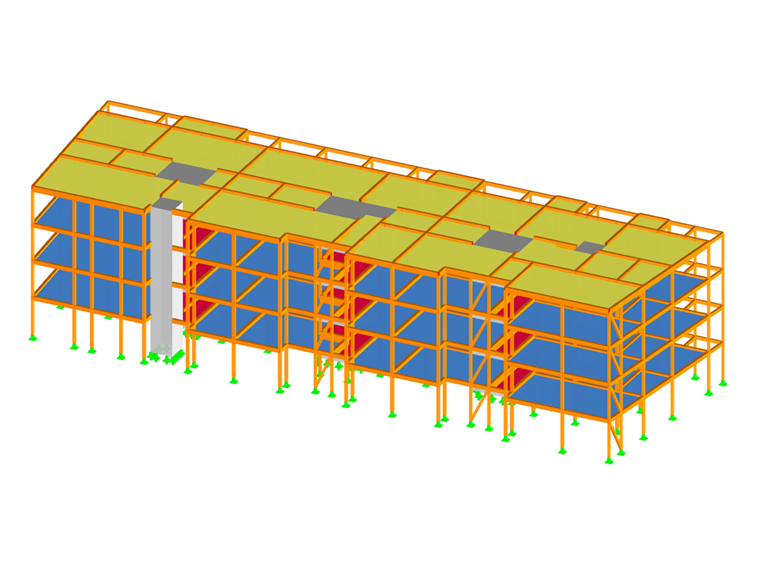

Проектирование было полностью выполнено с помощью технологии BIM, в том числе 3D модель из RFEM. Программное обеспечение позволило применить снижение нагрузки и выполнить всесторонний анализ общих свойств составной деревянно-бетонной конструкции и каждого сборного элемента в отдельности. которые были рассчитаны в дополнительных модулях программы RFEM.
Продукты Kerto LVL для кессонов Kerto-Ripa, поставляемые Metsä Wood, подходят для сборных форматов шириной 2,40 м, что облегчает транспортировку и монтаж. Они соответствуют ограничениям больших постоянных нагрузок и обратимости здания, со сменными перегородками для временного размещения легкоатлетов. Коробки Kerto-Ripa позволяют создать деревянную конструкцию высотой 320 мм и длиной пролета 5,80 м.
Dlubal Software и ноу-хау инженерная фирма Gustave помогли в выборе материалов и оптимизации сборных конструкций. Этот проект представляет собой образцовое решение для Олимпийских игр 2024 года и далее, в соответствии с задачами города Парижа и Солидео по углеродной нейтральности и устойчивости к изменениям климата.
Заказчик |
Groupement Pichet/Loading... |
Архитектурный проект |
Фабричный монтаж |
BET Structures |
Gustave Ingénieurs
|
Деревянная конструкция |
ROux-Gipen (английская версия) |
Enterprise GO Béton |
Лежендрская конструкция |
