W 6-kondygnacyjnym budynku na czwartym piętrze znajduje się 37 lokali mieszkalnych o szacunkowej powierzchni 3000 m². Specyfikacje projektowe określają zasady zrównoważonego rozwoju i zredukowanego śladu węglowego, ze szczególnym uwzględnieniem zastosowanych materiałów i metod budowy. Projekt ma być odwracalny, wielofunkcyjny i przyjazny dla środowiska. Podobnie jak w przypadku innych części projektu, będzie on składany z dwóch etapów eksploatacji.
Faza Footprint , zaplanowana na zawody sportowe w 2024 roku, zapewni miejsce dla 2700 sportowców, a także biura, magazyny i sale konferencyjne.
Następnie, faza „ Dziedzictwo ”, rozpoczynająca się w 2025 r., Przekształci teren w obszar mieszkalny obejmujący budynki mieszkalne, gospodarcze i handlowe oraz obiekty użyteczności publicznej.
Dane techniczne

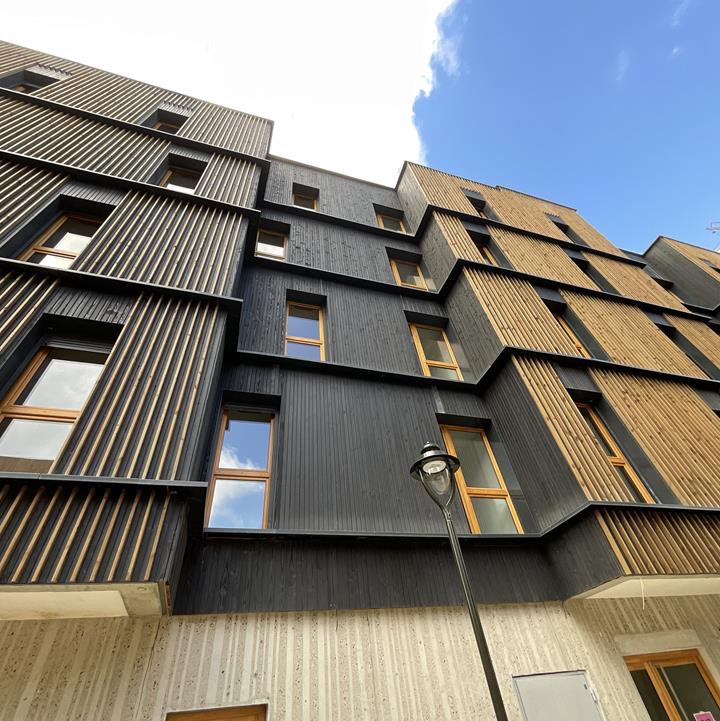

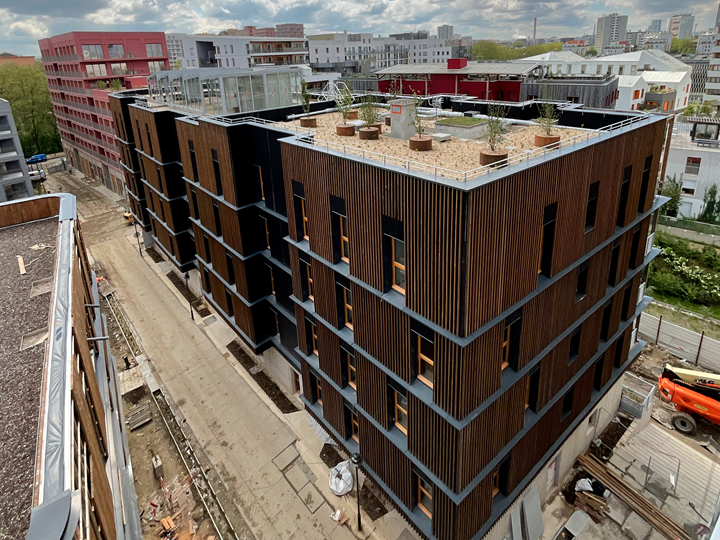

Pakiet produktów NL6 wyróżnia wysokiej jakości materiały, zwłaszcza drewno. Pięciopiętrowy budynek (R+4) składa się z betonowej podstawy na parterze i czterech drewnianych kondygnacji górnych, z betonowymi klatkami schodowymi i windami zapewniającymi stateczność.
Rozwiązanie konstrukcyjne prefabrykowanych elementów 2D, takich jak drewniane ściany szkieletowe, drewniane stropy i zespolona drewniano-betonowa płyta dachowa, znacząco przyczyniło się do skrócenia czasu budowy, ograniczenia opóźnień i negatywnego wpływu terenu budowy na środowisko.

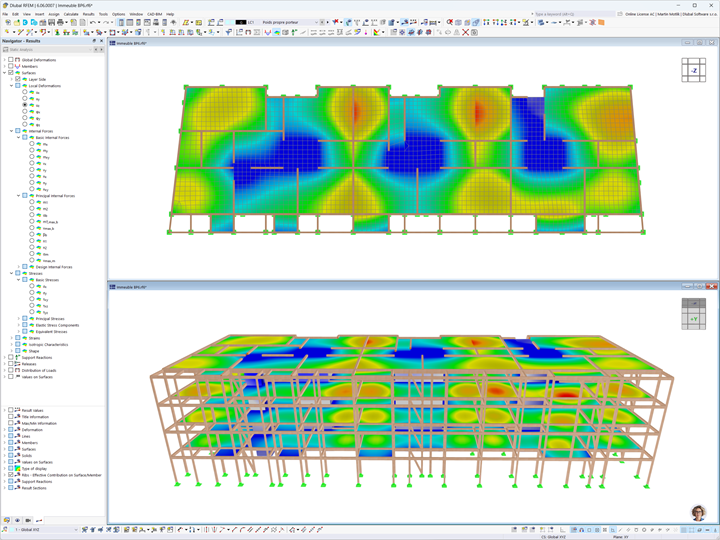

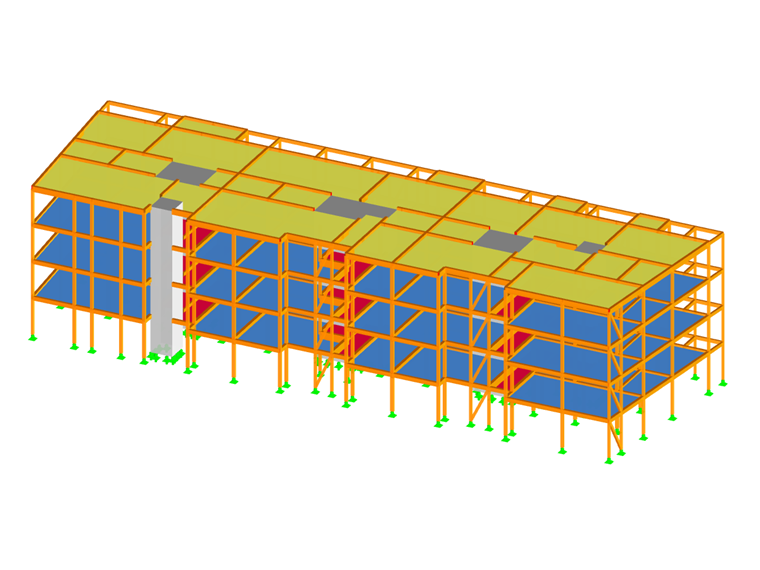

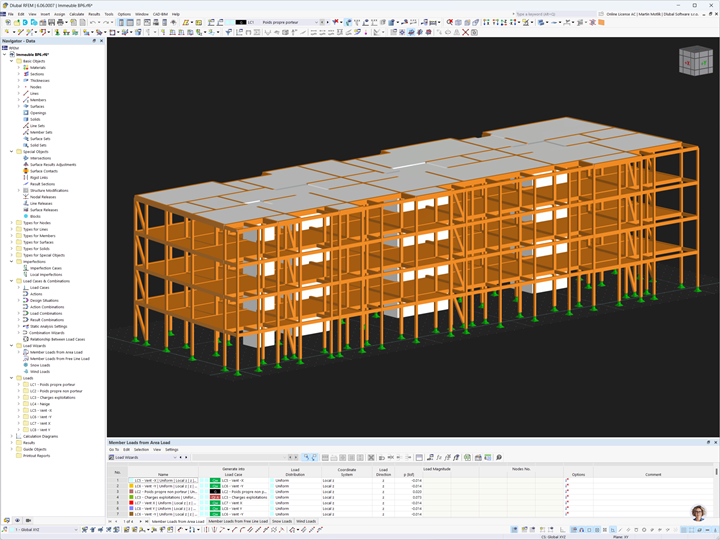

Obliczenia przeprowadzono w całości z wykorzystaniem technologii BIM wraz z modelem 3D programu RFEM. Oprogramowanie umożliwiło zaimplementowanie funkcji obniżania obciążenia i przeprowadzenie kompleksowej analizy ogólnego zachowania się konstrukcji zespolonej drewniano-betonowej oraz każdego elementu prefabrykowanego z osobna. Zostały one zwymiarowane w modułach dodatkowych dla programu RFEM.
Produkty Kerto LVL do kesonów Kerto-Ripa, dostarczane przez Metsä Wood, nadają się do prefabrykacji w formatach o szerokości 2,40 m, co ułatwia transport i montaż. Spełniają one ograniczenia wynikające z dużych obciążeń stałych i odwracalności budynku, dzięki zdejmowanym przegrodom dla tymczasowego zakwaterowania sportowców. Skrzynki Kerto-Ripa umożliwiają zastosowanie konstrukcji drewnianej o wysokości 320 mm i rozpiętości przęsła 5,80 m.
W wyborze materiałów i zoptymalizowaniu prefabrykacji pomogło oprogramowanie Dlubal Software oraz wiedza biura inżynierskiego Gustave. Projekt ten stanowi modelowe rozwiązanie na Igrzyska Olimpijskie w 2024 roku i później, zgodnie z celami miast Paris i Solideo w zakresie neutralności węglowej i odporności na zmiany klimatu.
| Miejsce | Saint-Denis Francja |
| inwestor | Groupement Pichet/Legendre Immobilier |
| Architekt | Rozpoczęcie tkaniny |
| Konstrukcje BET | Gustave Ingénieurs |
| Konstrukcja drewniana | ROUX-GIPEN |
| Entreprise GO Béton | Legendarna konstrukcja |
