Modello 003706 | Pilastro con vincolo esterno intermedio
  • Descrizione
  • Recensioni (0)

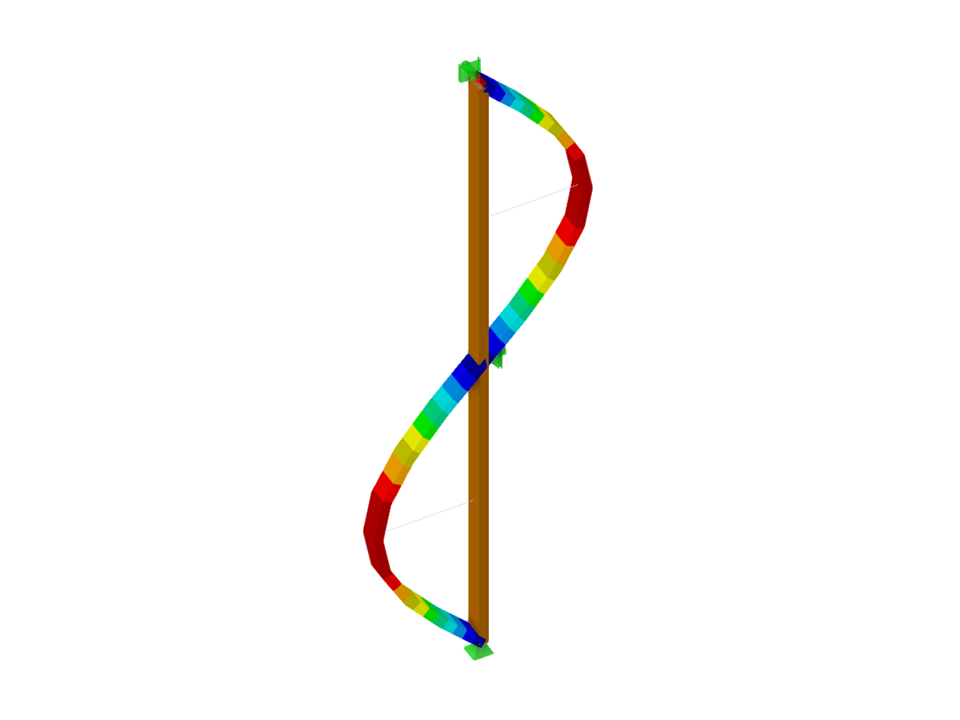

Questo modello mostra un supporto con vincolo intermedio che, in combinazione con una deformata del modo proprio, illustra l'effetto delle imperfezioni del modo proprio. La FAQ 005308 viene utilizzata come riferimento per spiegare irregolarità. La rappresentazione tecnica fornisce dettagli costruttivi precisi, rilevanti per l'analisi di stabilità in applicazioni sofisticate. Inoltre, vengono presi in considerazione aspetti essenziali delle interazioni geometriche e sistematiche nel modo proprio.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Pilastro con appoggio intermedio e imperfezione da modo di vibrare

Numero di nodi 3
Numero di linee 2
Numero di aste 2
Numero di superfici 0
Numero di solidi 0
Numero di casi di carico 2
Nr. di combinazioni di carico 1
Nr. di combinazioni di risultati 0
Peso totale 0,097 t
Dimensioni (metriche) 0,000 x 8,000 x 0,000 m
Dimensioni (imperiali) 0 x 26.25 x 0 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
