modulo aggiuntivo RFEM 5
RF-CONCRETE

Il modulo aggiuntivo RF-CONCRETE esegue le verifiche allo stato limite ultimo e di esercizio richieste delle aste e delle superfici in cemento armato. Inoltre, è possibile eseguire il progetto di resistenza al fuoco per sezioni trasversali rettangolari e circolari.

Il modulo aggiuntivo fornisce opzioni di progettazione dettagliate, un output grafico integrato dei risultati e un chiaro output numerico dei risultati. Altre caratteristiche includono la verifica della resistenza al fuoco e la possibilità di ottimizzare le sezioni trasversali.

Verifica di aste e superfici in calcestruzzo armato

Totale voci: 5

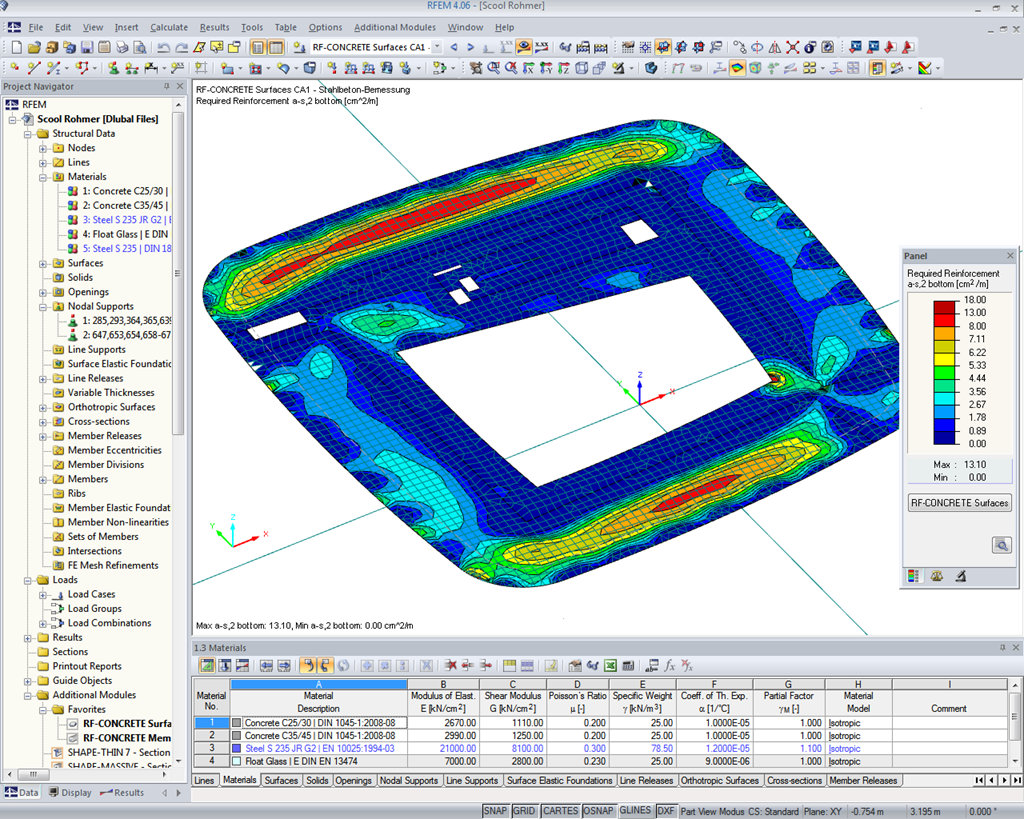

Progettazione di pavimenti in RF-CONCRETE Surfaces (© Rohmer)

RF-CONCRETE | Caratteristiche

Importazione automatica delle forze interne da RFEM
Progetto allo stato limite ultimo e di esercizio
L'estensione del modulo EC2 per RFEM consente la progettazione di aste in cemento armato secondo EN 1992-1: 2004 (Eurocodice 2) e le seguenti Appendici Nazionali:
- DIN EN 1992-1-1/NA/A1:2015-12 (Germania)
- ÖNORM B 1992-1-1:2018-01 (Austria)
- NBN EN 1992-1-1 ANB:2010 (Belgio)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgaria)
- EN 1992-1-1 DK NA:2013 (Danimarca)
- NF EN 1992-1-1/NA:2016-03 (Francia)
- SFS EN 1992-1-1/NA:2007-10 (Finlandia)
- UNI EN 1992-1-1/NA:2007-07 (Italia)
- LVS EN 1992-1-1:2005/NA:2014 (Lettonia)
- LST EN 1992-1-1:2005/NA:2011 (Lituania)
- MS EN 1992-1-1:2010 (Malesia)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Paesi Bassi)
- NS EN 1992-1 -1:2004-NA:2008 (Norvegia)
- PN EN 1992-1-1/NA:2010 (Polonia)
- NP EN 1992-1-1/NA:2010-02 (Portogallo)
- RS EN 1992-1-1:2004/NA:2008 (Romania)
- SS EN 1992-1-1/NA:2008 (Svezia)
- SS EN 1992-1-1/NA:2008-06 (Singapore)
- STN EN 1992-1-1/NA:2008-06 (Slovacchia)
- SIST EN 1992-1-1:2005/A101:2006 (Slovenia)
- UNE EN 1992-1-1/NA:2013 (Spagna)
- CSN EN 1992-1-1/NA:2016-05 (Repubblica Ceca)
- BS EN 1992-1-1:2004/NA:2005 (Regno Unito)
- TKP EN 1992-1-1:2009 (Bielorussia)
- CYS EN 1992-1-1:2004/NA:2009 (Cipro)
Oltre alle Appendici Nazionali (AN) sopra elencate, è possibile usare anche appendici personalizzate con valori e parametri definiti dall'utente.
Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
Risultati rapidi e chiari per una panoramica immediata della distribuzione dei risultati dopo la verifica
Output grafico dei risultati integrato in RFEM; ad esempio, armatura richiesta
Risultati in tabelle dalla chiara e facile consultazione con la possibilità di visualizzare i risultati nel modello grafico
Piena integrazione dei risultati nella relazione di calcolo di RFEM

Caratteristiche di RF-CONCRETE Members

Determinazione delle armature longitudinali, di taglio e torsionali
Rappresentazione dell'armatura minima e di compressione
Determinazione dell'altezza dell'asse neutro e delle deformazioni del calcestruzzo e dell'acciaio
Verifica di sezioni di aste interessate dalla flessione intorno a due assi
Progettazione di aste rastremate
Determinazione della deformazione nello stato II, ad esempio secondo EN 1992-1-1, 7.4.3
Considerando l'irrigidimento a trazione
Considerando la viscosità e il ritiro
Scomposizione precisa delle ragioni per la verifica non riuscita
Dettagli di progetto per tutte le posizioni per una migliore tracciabilità della determinazione dell'armatura
Possibilità di ottimizzazione delle sezioni trasversali
Visualizzazione della sezione di calcestruzzo con armatura nel rendering 3D
Output della distinta dei ferri
Progetto della resistenza dal fuoco con il metodo semplificato (metodo a zone) secondo l'EN 1992-1-2 per sezioni trasversali rettangolari e circolari
Estensione opzionale del modulo aggiuntivo RF-CONCRETE Members con un calcolo non lineare delle strutture per gli stati limite ultimi e di esercizio. L'estensione consente la progettazione di componenti strutturali potenzialmente instabili mediante un calcolo non lineare o un'analisi di deformazione non lineare di strutture 3D. Per saperne di più vedere la descrizione prodotto del modulo aggiuntivo RF-CONCRETE NL .

Caratteristiche di RF-CONCRETE Surfaces

Libera definizione degli strati di armatura (2 o 3 strati) nel progetto allo stato limite ultimo
Grazie alla rappresentazione vettoriale delle principali direzioni di tensione delle forze interne, è possibile modificare l'orientamento del terzo strato di armatura affinchè assorba i carichi nel miglior modo possibile.
Flessibilità progettuale per evitare armatura compressa o di taglio
Progetto di superfici come travi profonde (teoria delle membrane)
Opzione per definire le armature di base per gli strati di armatura superiore e inferiore
Definizione dell'armatura disposta per il progetto allo stato limite di esercizio
Output dei risultati nei punti di qualsiasi griglia selezionata
Estensione opzionale del modulo con l'analisi non lineare degli spostamenti generalizzati. Il calcolo viene eseguito in RF-CONCRETE Deflect riducendo la rigidezza secondo la normativa, o in RF-CONCRETE NL dal calcolo lineare generale per la determinazione della riduzione della rigidezza in un processo iterativo.
Progettazione con momenti di progetto alle estremità dei pilastri
Scomposizione precisa delle ragioni per la verifica non riuscita
Dettagli di progetto per tutte le posizioni per una migliore tracciabilità della determinazione dell'armatura
Esportazione di isolinee per l'armatura longitudinale in un file DXF per un ulteriore utilizzo nei programmi CAD come base per il calcolo di armature

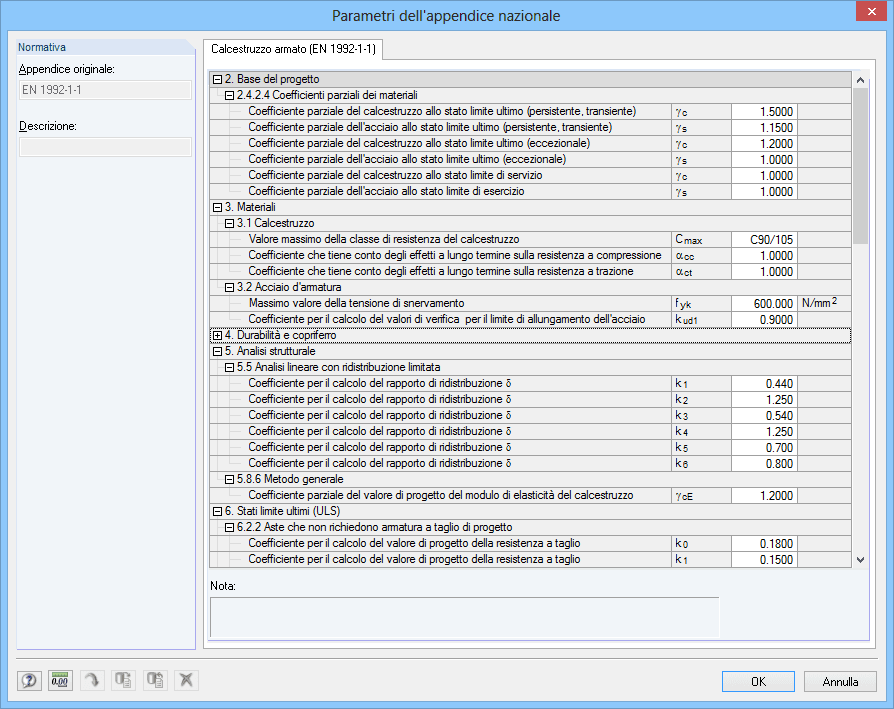

RF-CONCRETE Superfici - Impostazioni di dettaglio

RF-CONCRETE | Input

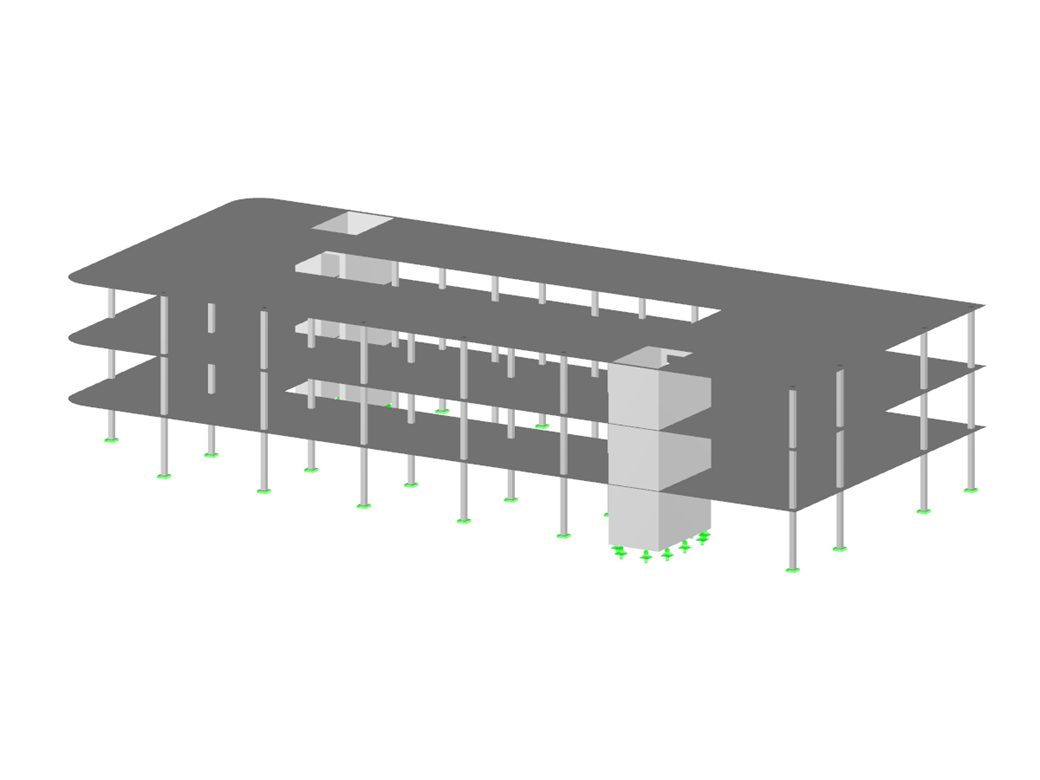

Per facilitare l'immissione dei dati, in RFEM sono preimpostate superfici, aste, set di aste, materiali, spessori delle superfici e sezioni trasversali. Quasi ovunque, è possibile utlizzare la funzione [Scegli] del programma per selezionare gli elementi graficamente Il programma fornisce l'accesso alle librerie globali dei materiali e delle sezioni. I casi di carico, le combinazioni di carico e di risultati possono essere combinati in vari casi di progetto a seconda delle proprie necessità In una finestra segmentata è possibile inserire tutte le impostazioni delle armature sia quelle geometriche che quelle specifiche della normativa per la progettazione di strutture in cemento armato. In entrambi i moduli RF-CONCRETE, le voci riguardanti le geometrie si differiscono l'una dall'altra.

Nel modulo aggiuntivo RF-CONCRETE Members , ad esempio, Ciò include, ad esempio, le specifiche per la riduzione delle barre di armatura, il numero di strati, la capacità di taglio dei collegamenti e il tipo di ancoraggio. Per la verifica della resistenza al fuoco di aste in cemento armato, è necessario definire la classe di resistenza al fuoco, le proprietà del materiale correlato al fuoco e i lati della sezione trasversale esposti al fuoco.
Nel modulo aggiuntivo RF-CONCRETE Surfaces , è necessario specificare, ad esempio, il copriferro, la direzione dell'armatura, l'armatura minima e massima, l'armatura di base da applicare o l'armatura longitudinale progettata. come diametro della barra.

Le superfici o le aste possono essere riassunte in "gruppi di armatura" speciali, ciascuno definito da parametri di progetto diversi. In questo modo, è possibile calcolare in modo efficiente progetti alternativi con diverse condizioni al contorno o sezioni trasversali modificate.

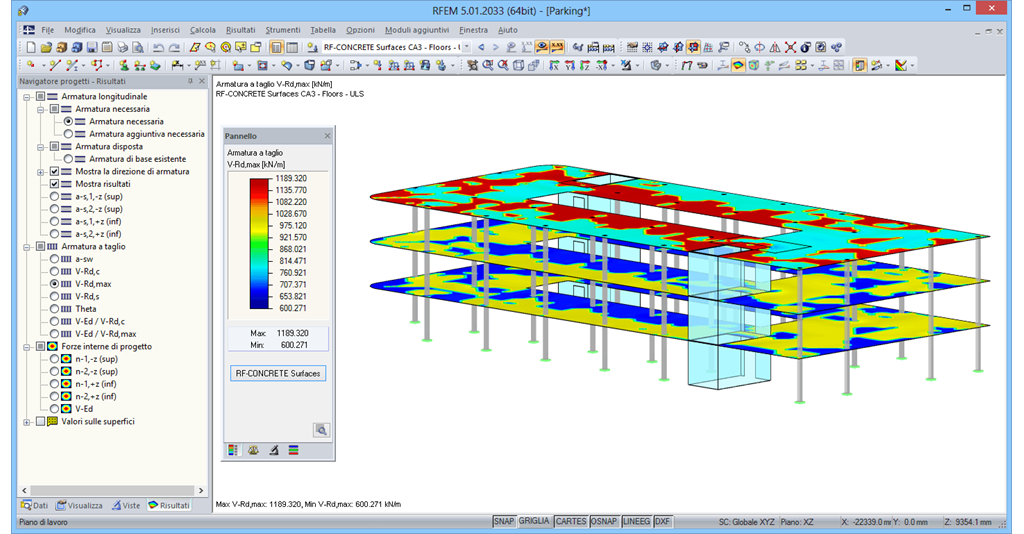

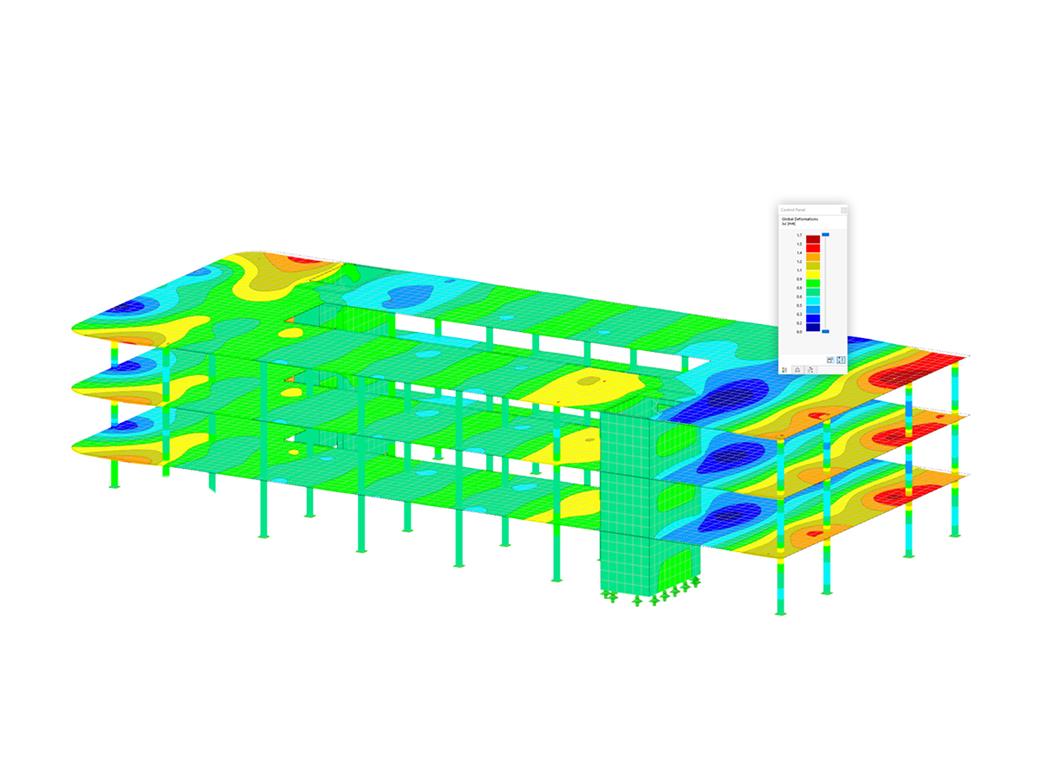

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell

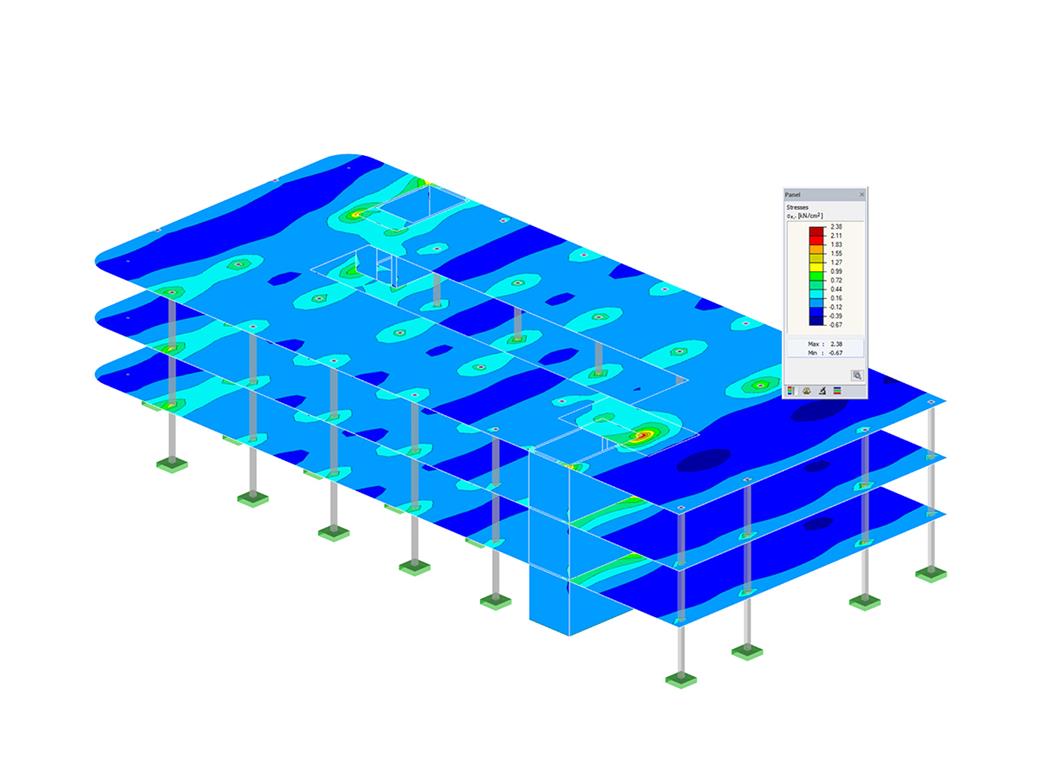

Capacità portante u. Stato limite di esercizio

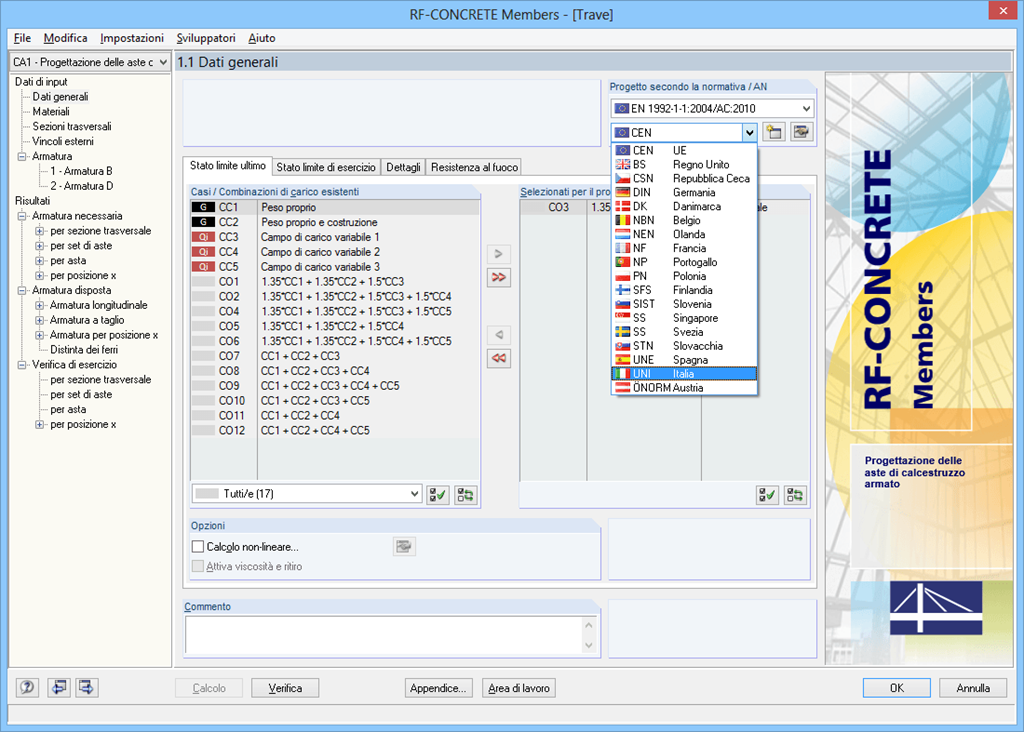

RF-CONCRETE | Dati di input

Dopo aver eseguito il calcolo, il modulo elenca l'armatura necessaria ed i risultati dello stato limite di esercizio in tabelle dalla chiara e facile consultazione. Inoltre, il modulo mostra tutti i valori intermedi.

I risultati di RF-CONCRETE Members sono visualizzati come diagrammi dei risultati di ciascuna asta. Le proposte di armatura dell'armatura longitudinale e di taglio, compresi gli schizzi, sono documentate secondo la pratica corrente. È possibile modificare l'armatura proposta e ad esempio regolare il numero di aste e l'ancoraggio. Le modifiche vengono aggiornate automaticamente. Una sezione trasversale di calcestruzzo, inclusa l'armatura, può essere visualizzata in un rendering 3D. In questo modo, il programma fornisce un'opzione di documentazione ottimale per creare disegni di armatura, incluso l'abaco acciaio.

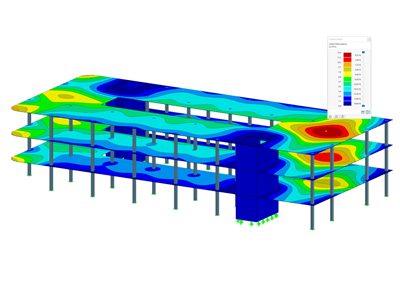

I risultati di RF-CONCRETE Surfaces possono essere visualizzati graficamente come isolinee, isosuperfici o valori numerici. I risultati dell'armatura longitudinale possono essere ordinarti per armatura necessaria, armatura necessaria addizionale, armatura di base o addizionale di base e armatura totale disposta. Le isolinee per l'armatura longitudinale possono essere esportate in un file DXF e riutilizzate in programmi CAD per il disegno delle armature.
