RF-CONCRETE: Posouzení betonových prutů a ploch

Přídavný modul pro RFEM 5

Jak Vám mohu pomoci?

Máte nějaké dotazy ohledně produktů společnosti Dlubal nebo potřebujete pomoc při výběru toho správného pro váš projekt?

Jsem tu, abych vám pomohl. Můžete mě snadno kontaktovat prostřednictvím kontaktních možností uvedených níže.

Těším se na vaši zprávu!

Ing. Petr Míchal

Prodej a marketing, péče o zákazníky

+420 227 203 203

[email protected] Položit individuální dotaz

Ceny

Přídavný modul programu RFEM 5
RF-CONCRETE

V přídavném modulu RF-CONCRETE se provádějí posouzení únosnosti a použitelnosti železobetonových prutů a ploch. Pro obdélníkové a kruhové průřezy je navíc možné provádět posouzení požární odolnosti.

Přídavný modul nabízí podrobné nastavení možností pro posouzení, integrované grafické zobrazení výsledků a přehledný výsledný numerický výstup. Mezi další funkce patří posouzení požární odolnosti a možnost optimalizovat průřezy.

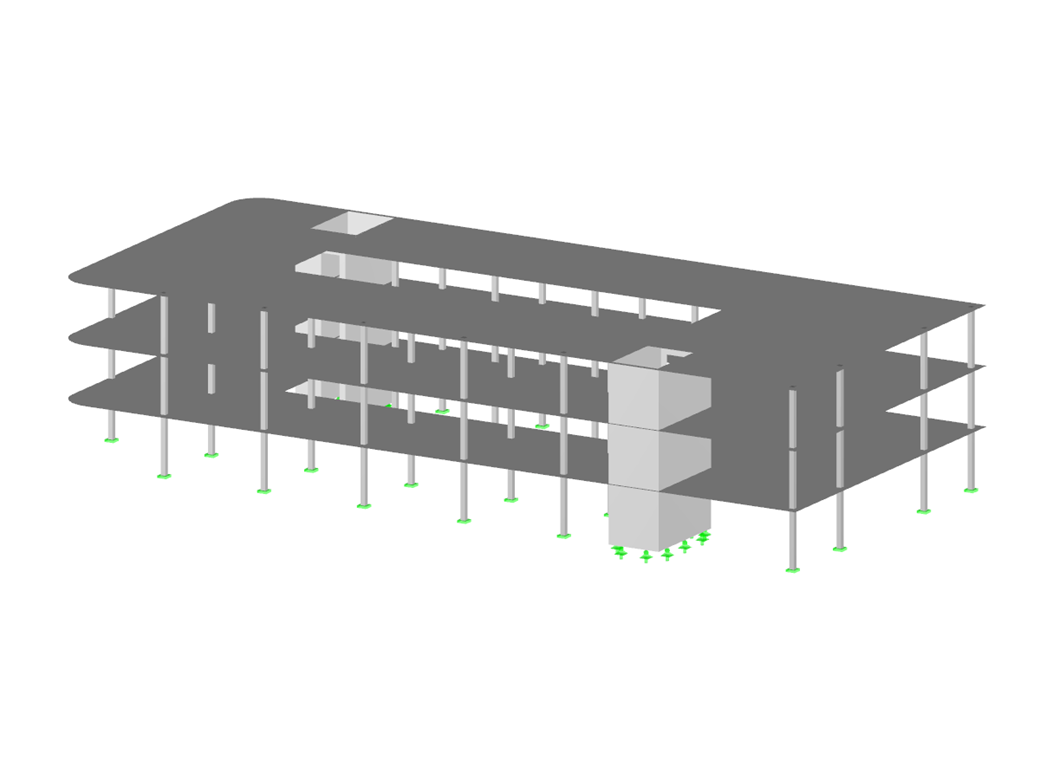

Posouzení betonových prutů a ploch

Celkový počet: 5

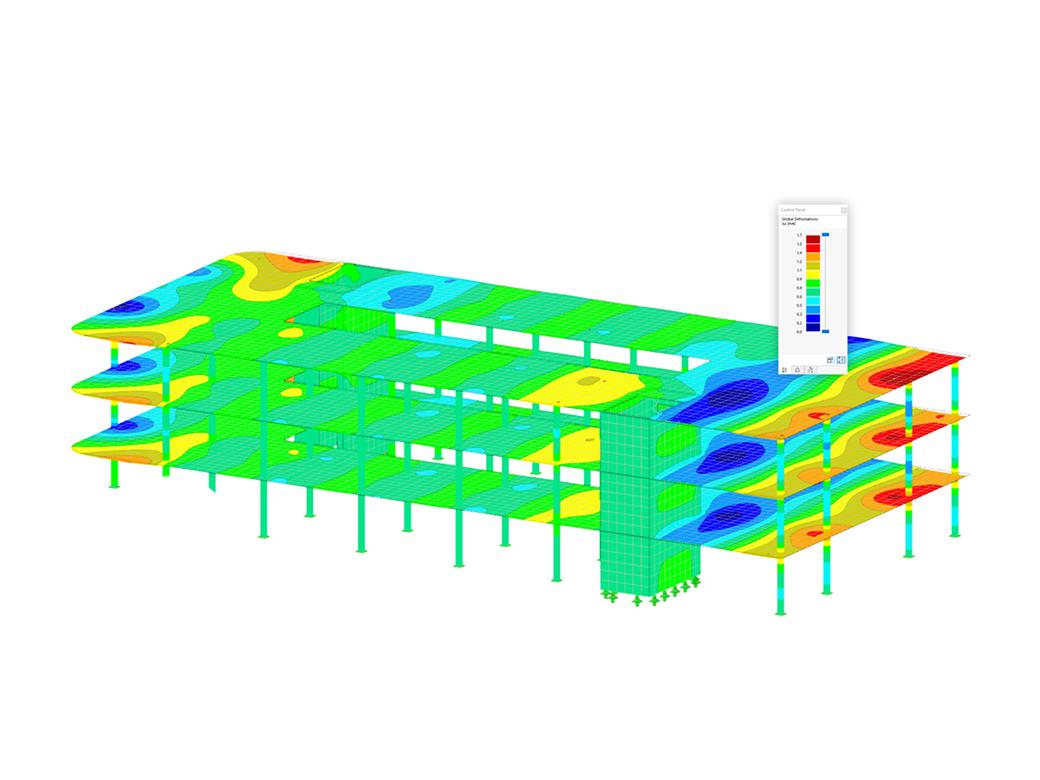

Globální deformace na modelu školy v Laupheimu (© Rohmer)

RF-CONCRETE | Základní vlastnosti

Automatické převzetí vnitřních sil z programu RFEM

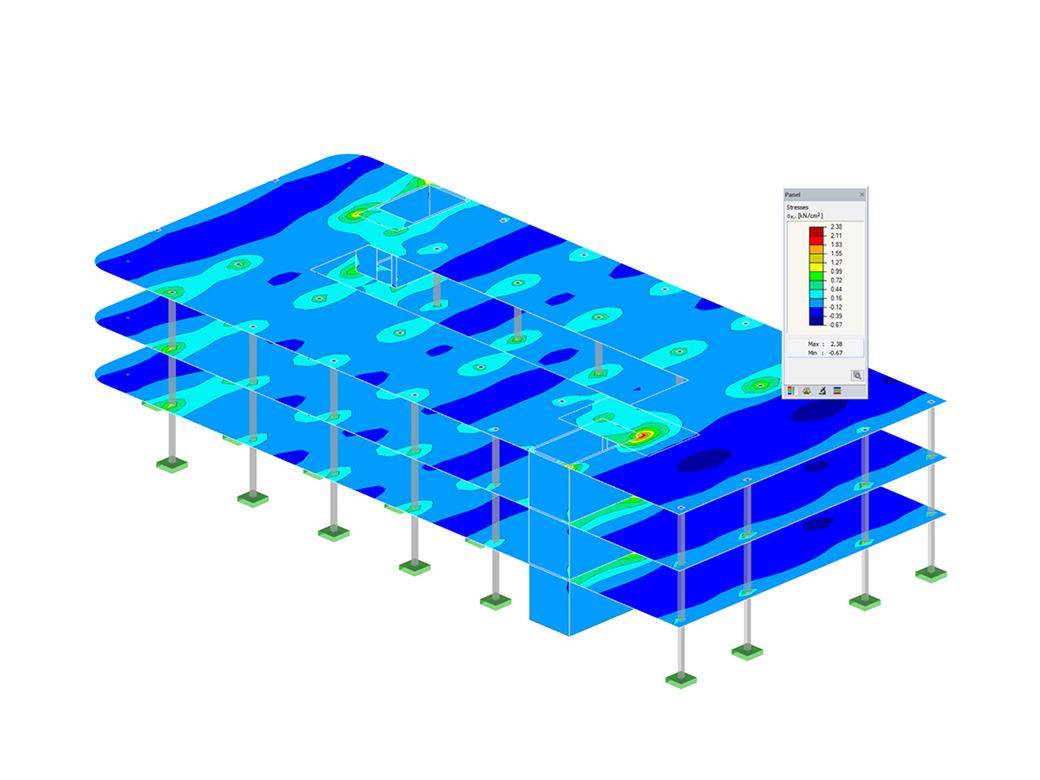

Posouzení mezního stavu únosnosti a mezního stavu použitelnosti
Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
- DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
- ÖNORM B 1992-1-1:2018-01 (Rakousko)
- NBN EN 1992-1-1 ANB:2010 (Belgie)
- BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
- EN 1992-1-1 DK NA:2013 (Dánsko)
- NF EN 1992-1-1/NA:2016-03 (Francie)
- SFS EN 1992-1-1/NA:2007-10 (Finsko)
- UNI EN 1992-1-1/NA:2007-07 (Itálie)
- LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
- LST EN 1992-1-1:2005/NA:2011 (Litva)
- MS EN 1992-1-1:2010 (Malajsie)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
- NS EN 1992-1-1:2004-NA:2008 (Norsko)
- PN EN 1992-1-1/NA:2010 (Polsko)
- NP EN 1992-1-1/NA:2010-02 (Portugalsko)
- SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
- SS EN 1992-1-1/NA:2008 (Švédsko)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- STN EN 1992-1-1/NA:2008-06 (Slovensko)
- SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
- UNE EN 1992-1-1/NA:2013 (Španělsko)
- ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
- BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
- TKP EN 1992-1-1:2009 (Bělorusko)
- CYS EN 1992-1-1:2004/NA:2009 (Kypr)
Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
Grafické výsledky integrované v programu RFEM, například nutná výztuž
Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
Úplná integrace výsledků do tiskového protokolu programu RFEM

Vlastnosti RF-CONCRETE Members

Stanovení podélné, smykové a torzní výztuže
Vyznačení minimální a tlakové výztuže
Určení výšky tlakové oblasti, přetvoření betonu a přetvoření výztuže
Posouzení průřezů namáhaných dvouosým ohybem
Posouzení prutů s náběhem
Stanovení deformace ve stavu II, například podle EN 1992-1-1, 7.4.3
Zohlednění tahového zpevnění
Zohlednění dotvarování a smršťování betonu
Podrobná specifikace příčin neúspěšného posouzení
Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
Možnosti optimalizace průřezů
Vizualizace betonových průřezů s výztuží ve 3D renderovaných náhledech
Výsledný kompletní výkaz výztuže
Posouzení požární odolnosti obdélníkových a kruhových průřezů zjednodušenou metodou (zónovou metodou) v souladu s EN 1992-1-2
Volitelné rozšíření modulu RF-CONCRETE Members pro RFEM o nelineární výpočet mezního stavu únosnosti a použitelnosti. Rozšíření umožňuje provést nelineární výpočet k posouzení potenciálně nestabilních prvků nebo ke stanovení deformací 3D prutových konstrukcí. Pro více informací viz RF-CONCRETE NL.

Vlastnosti RF-CONCRETE Surfaces

Volitelné zadání dvouvrstvé nebo třívrstvé výztuže pro mezní stav únosnosti
Vektorové znázornění směrů hlavního napětí vnitřních sil pro optimální úpravu orientace třetí vrstvy výztuže
Návrhové varianty pro vyloučení tlakové nebo smykové výztuže
Posouzení ploch jako stěnových nosníků (teorie desek)
Možnost zadání základních výztuží pro horní a dolní vrstvu výztuže
Zadání navržené výztuže pro posouzení mezního stavu použitelnosti
Zobrazení výsledků v bodech libovolně zvoleného rastru
Volitelné rozšíření modulu o nelineární analýzu deformací pomocí normového snížení tuhosti v přídavném modulu RF ‑ CONCRETE Deflect nebo pomocí obecného nelineárního výpočtu pro snižování tuhosti iterativním způsobem v přídavném modulu RF ‑ CONCRETE NL.
Posouzení s návrhovými momenty na okrajích sloupů
Podrobná specifikace příčin neúspěšného posouzení
Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
Možnost exportovat izolinie podélné výztuže v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech

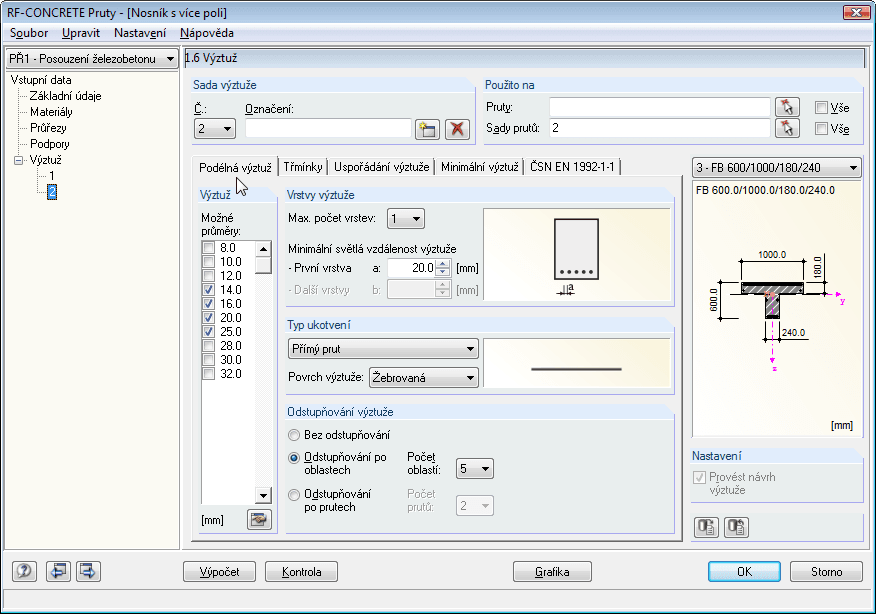

RF-CONCRETE Surfaces - Detailní nastavení

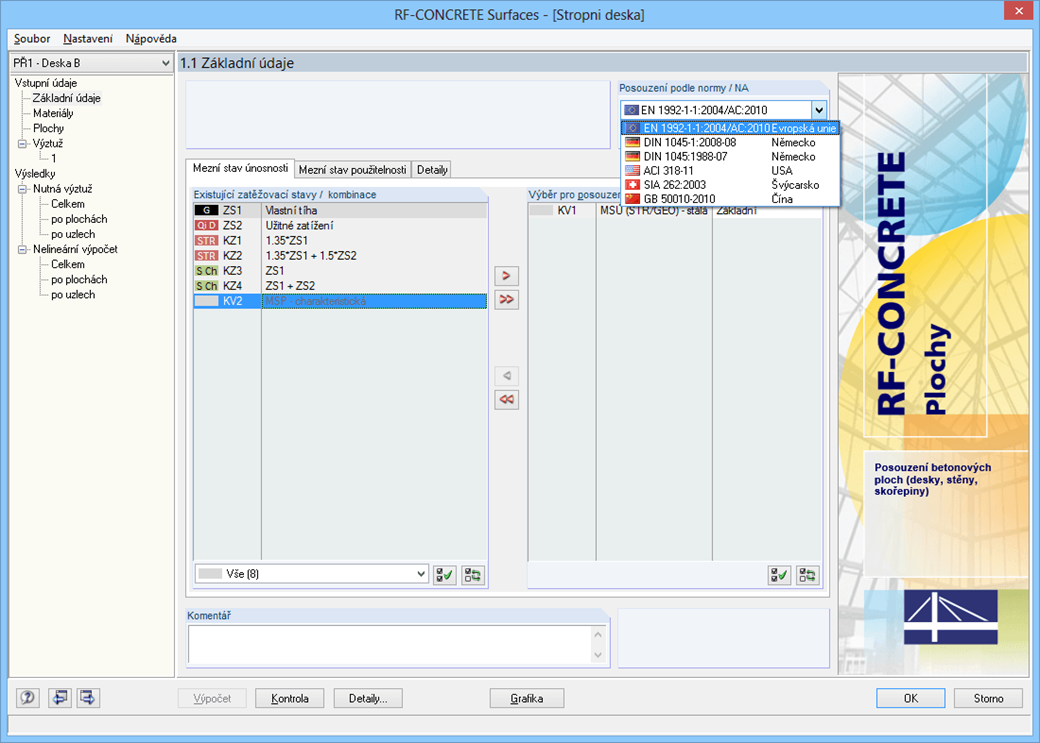

RF-CONCRETE | Údaje

Pro snazší zadávání dat jsou v programu RFEM přednastaveny plochy, pruty, sady prutů, materiály, tloušťky ploch a průřezy. Na mnoha místech programu lze použít funkci [Vybrat] pro grafický výběr. Samozřejmostí je přístup ke globálním databázím materiálů a průřezů. Zatěžovací stavy, kombinace zatížení a výsledků je možné libovolně slučovat do různých návrhových případů. Tabulky se záložkami slouží k zadání veškerých údajů o výztuži dle příslušné normy pro posouzení železobetonu. Zadání geometrických dat závisí na jednotlivých částí modulu RF-CONCRETE:

Například v přídavném modulu RF-CONCRETE Members obsahuje například zadání pro odebírání výztužných prutů, počet vrstev, řeznost třmínků a typ ukotvení. Pro posouzení požární odolnosti železobetonových prutů je třeba definovat třídu požární odolnosti, vlastnosti materiálu související s požárem a strany průřezu vystavené požáru.
V přídavném modulu RF-CONCRETE Surfaces je třeba zadat například krytí výztuže, směr výztuže, minimální a maximální výztuž, základní výztuž, která se má použít, nebo navrženou podélnou výztuž. jako průměr prutu.

Plochy a pruty lze kombinovat v takzvaných „sadách výztuže“, jejichž návrhové parametry se liší. Tímto způsobem lze efektivně počítat alternativní posouzení s různými okrajovými podmínkami nebo upravenými průřezy.

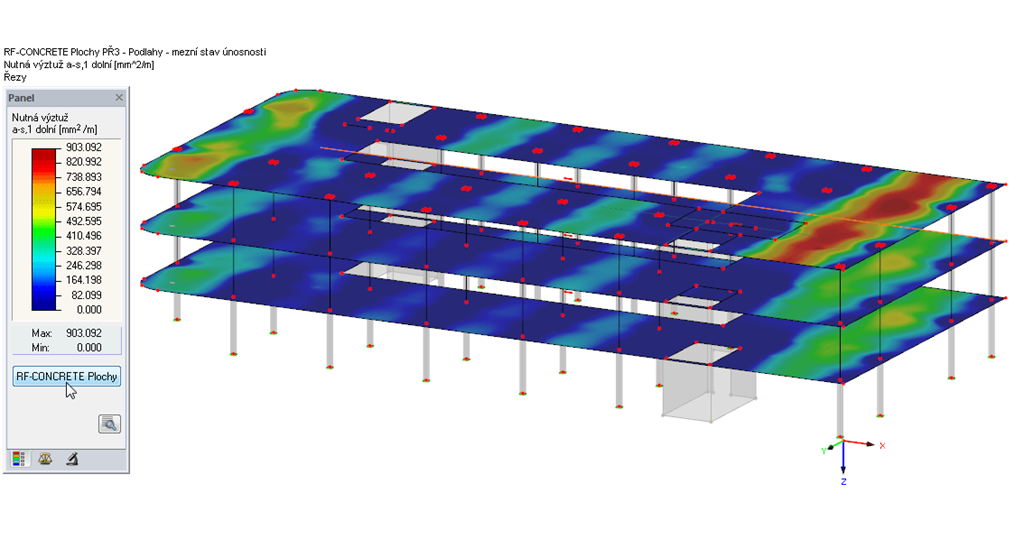

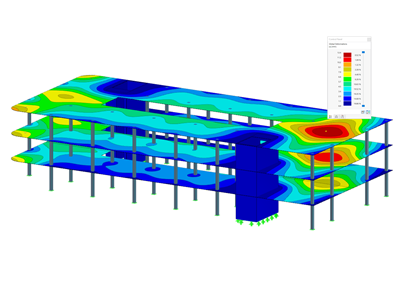

RF-CONCRETE Surfaces - Grafické výsledky na celém modelu konstrukce

RF-CONCRETE | Výsledky

Po skončení výpočtu se zobrazí výsledky posouzení mezního stavu použitelnosti a nutná výztuž v přehledně uspořádaných tabulkách. Kromě toho se zobrazí také všechny mezihodnoty.

Výsledky RF-CONCRETE Members se zobrazí jako průběhy výsledků pro každý prut. Součástí návrhů podélné a třmínkové výztuže jsou praktické nákresy výztuže. Navrženou výztuž lze dále upravovat a měnit například počet prutů a ukotvení. Změny se automaticky aktualizují. Betonové průřezy s výztuží lze vizualizovat pomocí 3D renderování. Tato možnost představuje optimální způsob dokumentace údajů pro zhotovení výkresů výztuže a jejích výkazů.

Výsledky z RF-CONCRETE Surfaces lze zobrazit graficky jako izolinie, izoplochy nebo číselné hodnoty. Zobrazení podélné výztuže může být přitom rozčleněno podle nutné výztuže, nutné přídavné výztuže, navržené základní nebo přídavné výztuže a navržené celkové výztuže. Izolinie podélné výztuže lze exportovat v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech.
