RFEM 5 附加模块
RF-CONCRETE

使用附加模块 RF-CONCRETE 可以对钢筋混凝土杆件和面进行承载能力极限状态和正常使用极限状态计算。对矩形和圆形截面可以进行抗火设计。

该附加模块提供了详细的设计选项，集成的结果图形输出以及清晰的数值结果输出。还可以进行抗火验算和截面优化选项。

钢筋混凝土杆件与面的设计

总数： 5

RF-CONCRETE | 产品特性

自动从 RFEM 导入内力
承载能力极限状态和正常使用极限状态设计
使用 RFEM 的模块扩展 EC2 可以按照 EN 1992-1-1:2004（欧洲规范 2）和以下国家附录对钢筋混凝土杆件进行设计：
- DIN EN 1992-1-1/NA/A1:2015-12（德国）
- ÖNORM B 1992-1-1:2018-01（奥地利）
- NBN EN 1992-1-1 ANB:2010（比利时）
- BDS EN 1992-1-1:2005/NA:2011（保加利亚）
- EN 1992-1-1 DK NA:2013（丹麦）
- NF EN 1992-1-1/NA:2016-03（法国）
- SFS EN 1992-1-1/NA:2007-10（芬兰）
- UNI EN 1992-1-1/NA:2007-07（意大利）
- LVS EN 1992-1-1:2005/NA:2014（拉脱维亚）
- LST EN 1992-1-1:2005/NA:2011（立陶宛）
- MS EN 1992-1-1:2010（马来西亚）
- NEN-EN 1992-1-1+C2:2011/NB:2016（荷兰）
- NS EN 1992-1 -1:2004-NA:2008（挪威）
- PN EN 1992-1-1/NA:2010（波兰）
- NP EN 1992-1-1/NA:2010-02（葡萄牙）
- SR EN 1992-1-1:2004/NA:2008（罗马尼亚）
- SS EN 1992-1-1/NA:2008（瑞典）
- SS EN 1992-1-1/NA:2008-06（新加坡）
- STN EN 1992-1-1/NA:2008-06（斯洛伐克）
- SIST EN 1992-1-1:2005/A101:2006（斯洛文尼亚）
- UNE EN 1992-1-1/NA:2013（西班牙）
- CSN EN 1992-1-1/NA:2016-05（捷克）
- BS EN 1992-1-1:2004/NA:2005（英国）
- TKP EN 1992-1-1:2009（白俄罗斯）
- CYS EN 1992-1-1:2004/NA:2009（塞浦路斯）
除了上面列出的国家附录 (NA) 外，用户还可以自定义国家附录，在自定义附录里可以设置自己的极限值和参数。

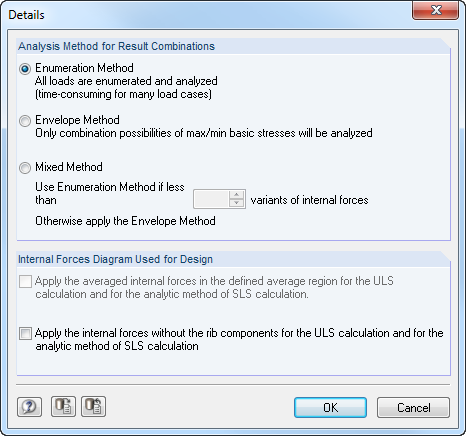

可根据需要详细设置计算选项
快速、清晰的结果输出，便于核查计算步骤

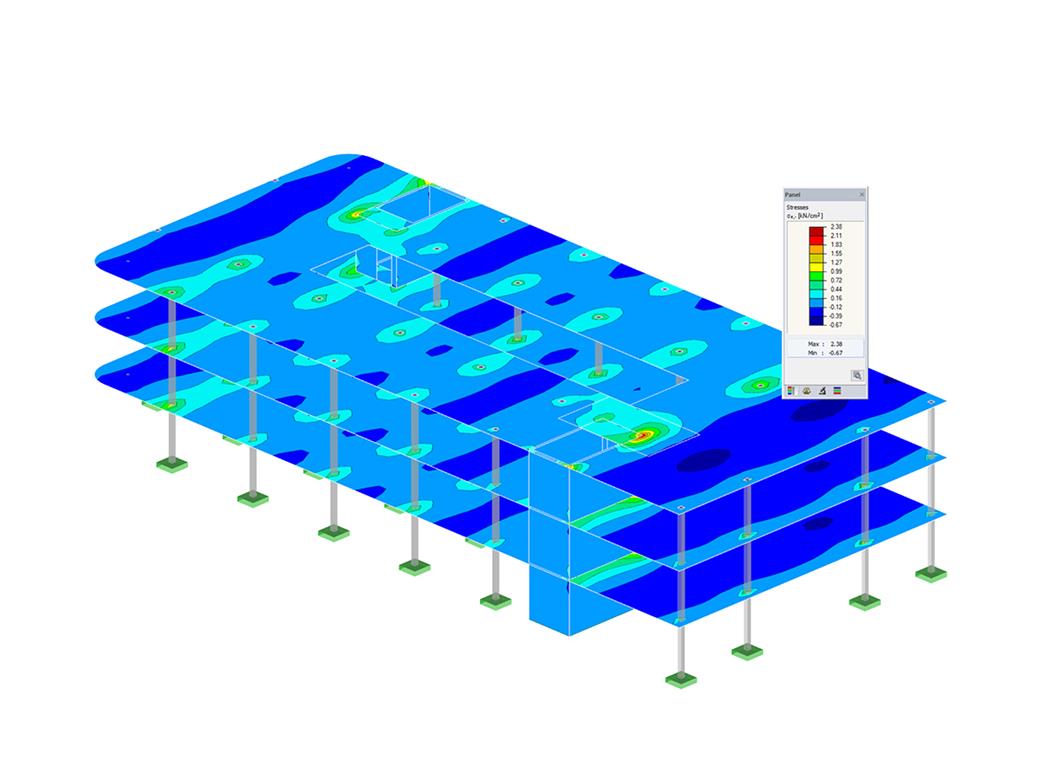

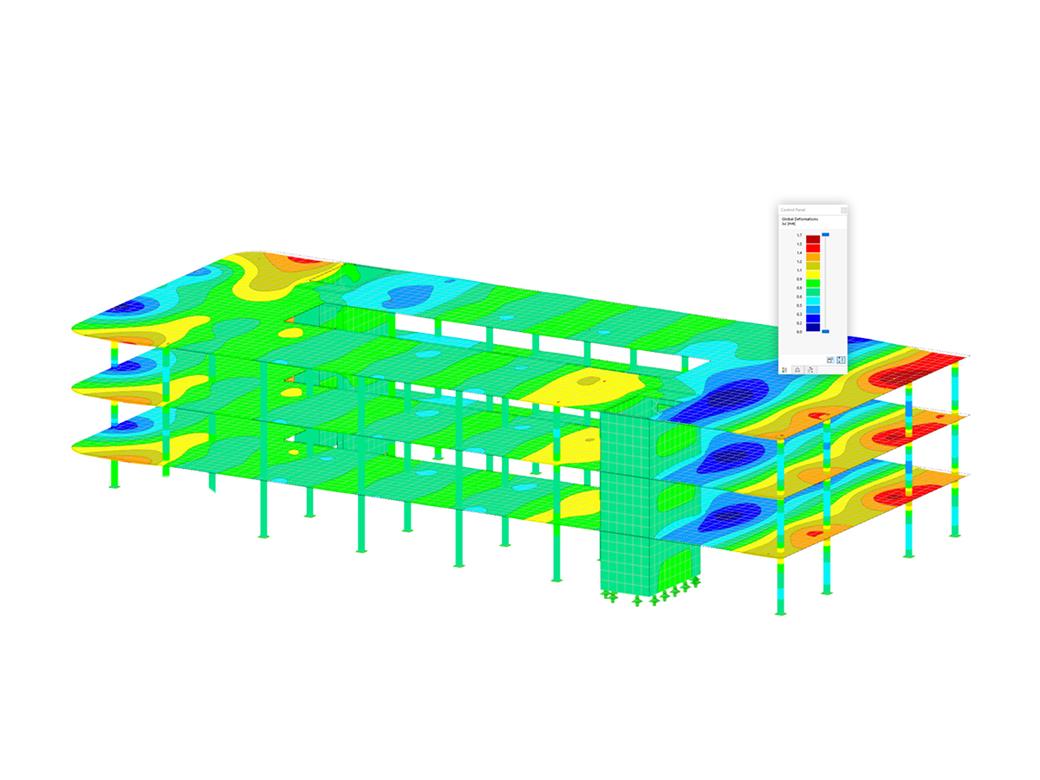

RFEM 中集成了图形结果输出功能；例如需要的钢筋
表格中清楚显示计算结果，并在结构模型中显示结果图形
结果完整集成在 RFEM 计算书中

RF-CONCRETE Members 的特性

计算纵向、剪切和抗扭钢筋
显示最小配筋和受压配筋
计算中性轴高度、混凝土和钢筋的应变
截面设计验算杆件的绕两个轴的受弯
楔形杆件设计
在状态 II 下计算变形示例按照 EN 1992-1-1, 7.4.3
考虑受拉刚化效应
考虑徐变和收缩
详细列出设计失败的原因
列出所有设计位置的计算细节，便于配筋计算时的可追踪性
截面优化选项
三维渲染显示混凝土配筋截面
完整的钢结构明细表的输出
按照规范 EN 1992-1-2 对矩形和圆形截面进行抗火验算
该模块的可选扩展模块 RF-CONCRETE Members 可以对结构框架的承载能力极限状态和正常使用极限状态进行非线性计算。该扩展模块可以通过非线性计算或对 3D 框架结构进行非线性分析，来计算不稳定结构构件。更多信息请参阅附加模块 RF-CONCRETE NL 的产品描述。

RF-CONCRETE Surfaces 的特性

承载能力极限状态下自由定义两个或三个钢筋层
向量显示内力的主应力方向，可以根据作用调整第三层钢筋的方向
避免受压或受剪配筋的设计替代方案
面设计作为深梁（膜结构理论）
可以为上部和下部钢筋定义基本钢筋
正常使用极限状态设计的设计配筋值的定义
所选栅格的点中的结果输出
选择扩展“非线性模块”。在 RF-CONCRETE Deflect 中按照规范按照规范折减刚度，或者在 RF-CONCRETE NL 中通过一般非线性计算通过迭代计算刚度折减。
柱子边缘弯矩设计
详细列出设计失败的原因
列出所有设计位置的计算细节，便于配筋计算时的可追踪性
将纵向钢筋的等值线导出为 DXF 文件，然后在 CAD 程序中配筋图时使用

RF-CONCRETE | 输入

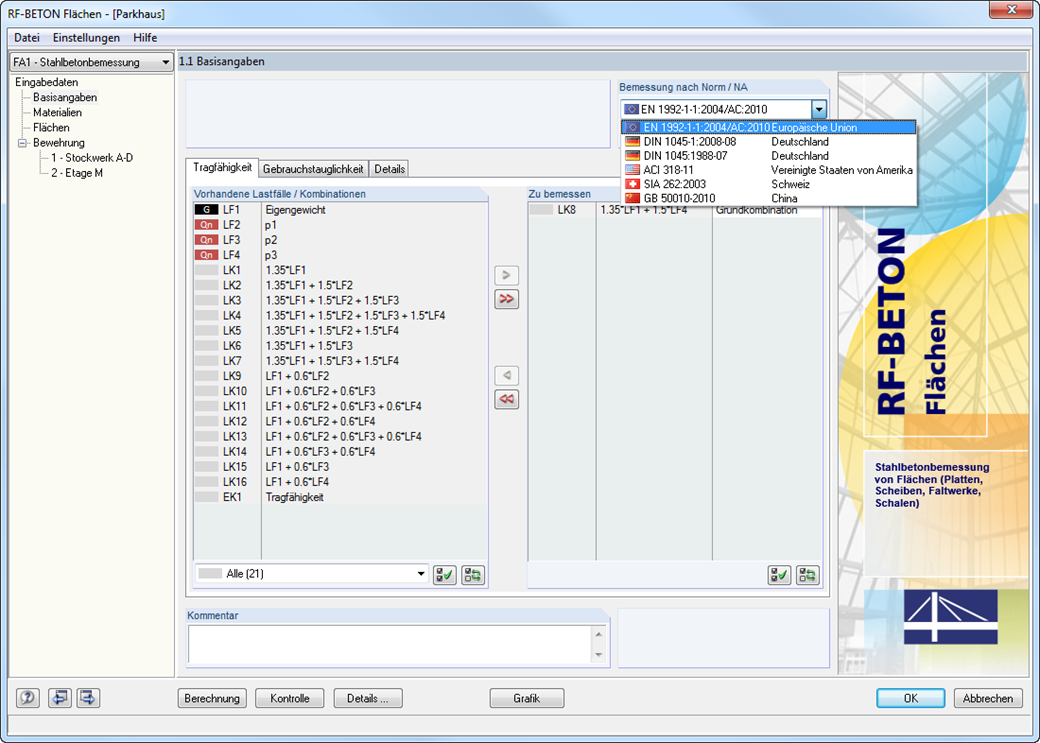

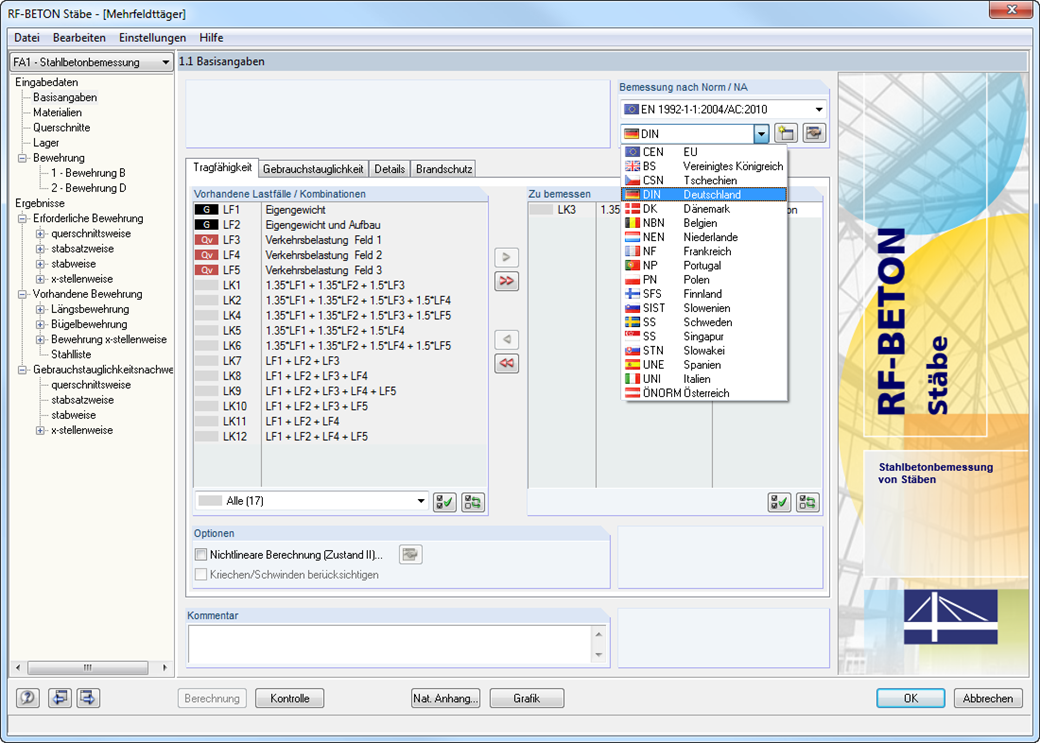

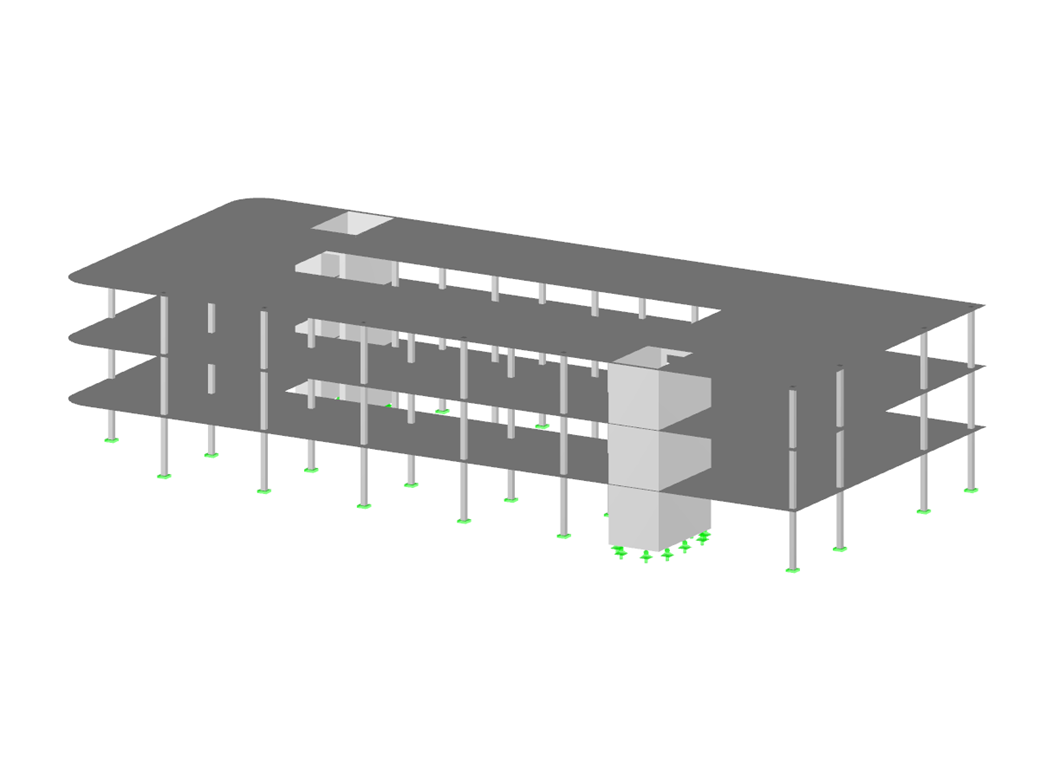

为了便于数据输入，RFEM 中面、杆件、多杆件、材料、面的厚度和截面都已经预先设置好。可以以图形方式选择对象。使用该软件可以访问全球的材料库和截面库。荷载工况、荷载组合和结果组合可以在不同的设计工况中进行组合。在分段窗口中可以输入用于钢筋混凝土设计的所有配筋几何尺寸和规范指定的配筋。两个 RF-CONCRETE 模块中的几何形状条目不同。

例如在附加模块 RF-CONCRETE Members 中，在进行混凝土构件的抗火设计时，用户必须定义抗火等级、与火有关的材料以及截面在火中的侧面。
在附加模块 RF-CONCRETE Surfaces中例如需要指定混凝土保护层、钢筋方向、最小和最大钢筋面积、基本配筋或者设计的纵向钢筋。作为钢筋直径。

面或杆件可以概括在特殊的“钢筋组”中，每个钢筋组由不同的设计参数定义。这样可以有效地计算具有不同边界条件或更改的截面的替代设计。

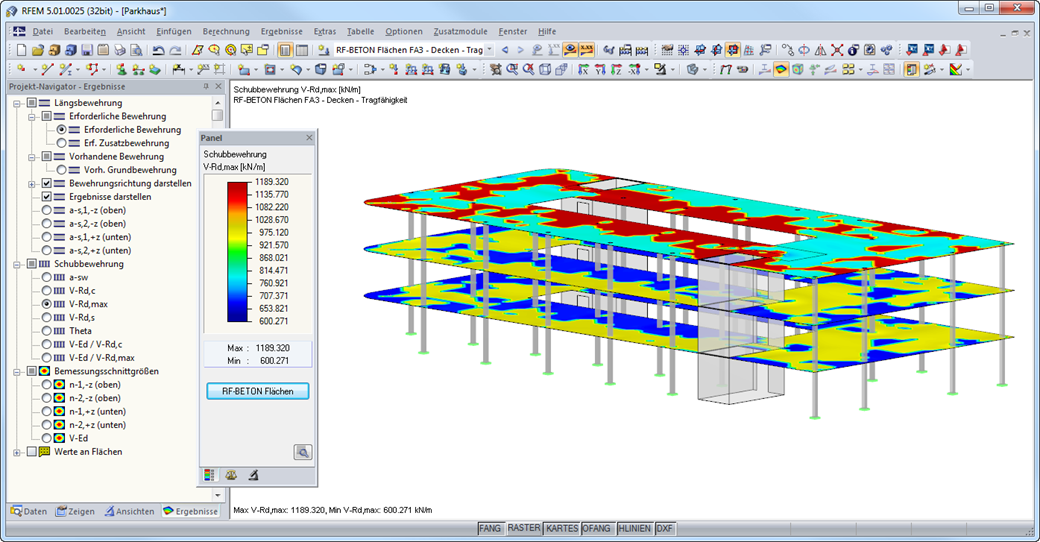

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell

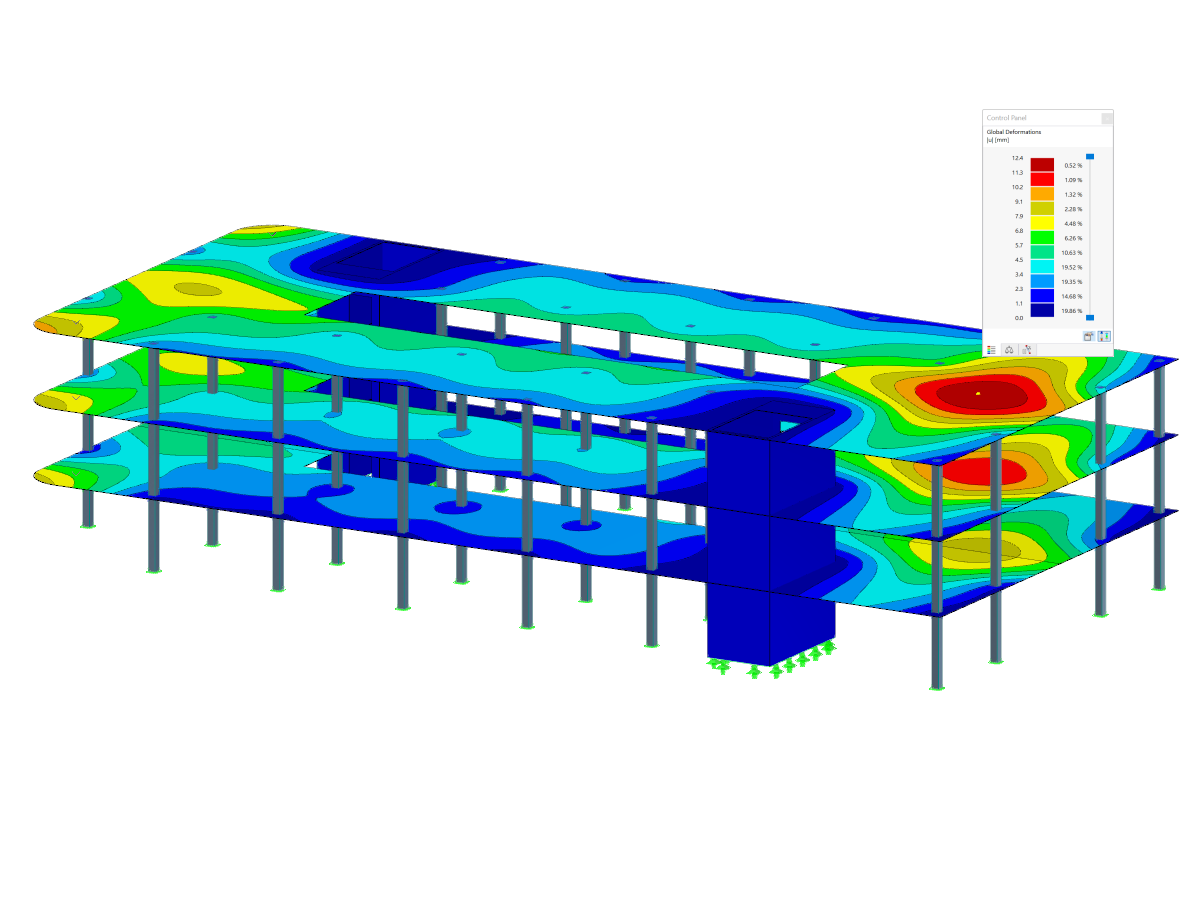

RF-CONCRETE | 结果输出

计算完成后，在模块中会出现表格，列出所需钢筋面积和正常使用极限状态设计的结果。所有中间值都包含在其中。

RF-CONCRETE Members的结果显示为每根杆件的结果图。纵向和剪切钢筋的配筋方案（包括草图）都按照现行规定进行记录。可以编辑配筋方案，并且可以调整例如杆件数量和锚固。更改将自动更新。包括钢筋在内的混凝土截面可以在 3D 渲染中显示。这样，程序为创建包括钢筋明细表在内的配筋图提供了最佳的文档选择。

模块 RF-CONCRETE Surfaces的计算结果可以通过等值线、等值面或数值的形式显示。纵向钢筋的显示可以按照需要的钢筋、需要的附加钢筋、现有的基本或附加钢筋以及现有的总钢筋进行分类。纵向钢筋的等值线可以作为 DXF 文件导出，作为进一步在 CAD 程序中使用的配筋图的基础。
