Módulo adicional para RFEM 5
RF-CONCRETE

• Importación automática de esfuerzos internos desde RFEM
• Cálculo del estado límite último y estado límite de servicio
• La extensión del módulo EC2 para RFEM habilita el cálculo para barras de hormigón armado según EN 1992-1-1:2004 (Eurocódigo 2) y los siguientes Anejos Nacionales:
  • DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 (Bélgica)
  • BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
  • EN 1992-1-1 DK NA:2013 (Dinamarca)
  • NF EN 1992-1-1/NA:2016-03 (Francia)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Italia)
  • LVS EN 1992-1-1:2005/NA: 2014 (Letonia)
  • LST EN 1992-1-1:2005/NA:2011 (Lituania)
  • MS EN 1992-1-1:2010 (Malasia)
  • NEN-EN 1992-1-1 + C2:2011/NB:2016 (Países Bajos)
  • NS EN 1992-1 -1:2004-NA:2008 (Noruega)
  • PN EN 1992-1-1/NA: 2010 (Polonia)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA: 2008 (Rumanía)
  • SS EN 1992-1-1/NA:2008 (Suecia)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
  • SIST EN 1992-1-1: 2005/A101:2006 (Eslovenia)
  • UNE EN 1992-1-1/AN:2013 (España)
  • CSN EN 1992-1-1/NA:2016-05 (República Checa)
  • BS EN 1992-1-1: 2004/NA:2005 (Reino Unido)
  • TKP EN 1992-1-1:2009 (Bielorrusia)
  • CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
• Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando valores límite y parámetros definidos por el usuario.
• Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
• Salida de resultados rápida y clara para una visión general inmediata de la distribución de los resultados después del cálculo

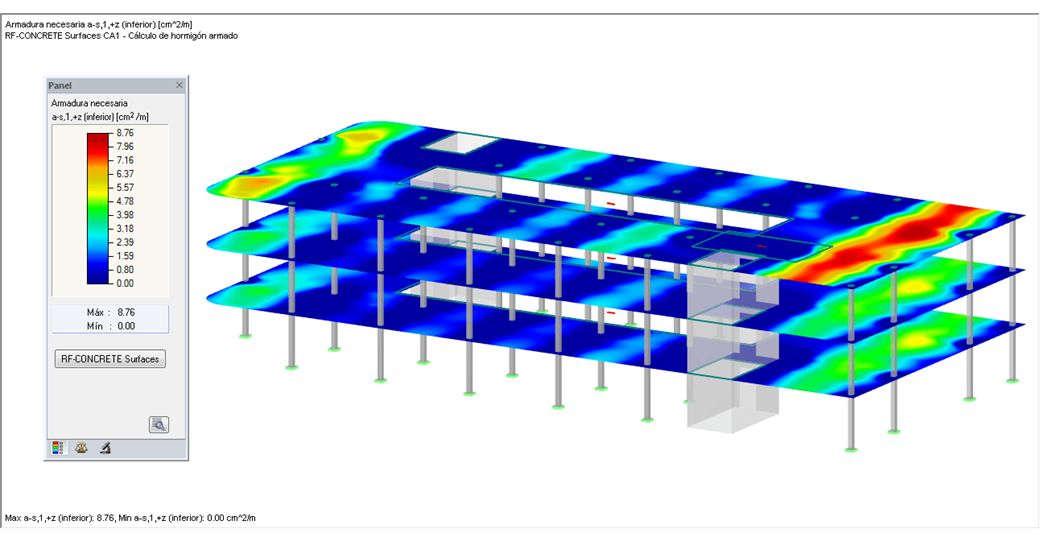

• Salida de resultados gráfica integrada en RFEM; por ejemplo, armadura necesaria
• Salida de resultados numéricos claramente ordenados mostrados en tablas con la opción de representar los resultados gráficamente en el modelo
• Integración completa de los resultados en el informe de RFEM

• Definición libre de dos o tres capas de la armadura en el estado límite último
• Representación vectorial de las direcciones principales de la tensión de los esfuerzos internos que permiten el ajuste óptimo de la orientación de la tercera capa de la armadura con las acciones
• Alternativas de cálculo para evitar la armadura de compresión o de cortante
• Cálculo de superficies como vigas de gran canto (teoría de membranas)
• Opción para definir armaduras básicas para capas de armadura superior e inferior
• Definición de la armadura existente para el cálculo del estado límite de servicio
• Salida de resultados en puntos de cualquier rejilla seleccionada
• Ampliación opcional del módulo con análisis no lineal de deformaciones. El cálculo se realiza en RF-CONCRETE Defect mediante la reducción de la rigidez según la norma, o en RF-CONCRETE NL por el cálculo general no lineal determinando la reducción de rigidez en un proceso iterativo.
• Cálculo con los momentos de diseño en los bordes de los pilares
• Desglose de los motivos del cálculo fallido
• Detalles del cálculo para todas las ubicaciones de diseño para una mejor trazabilidad de la determinación de la armadura
• Exportación de isolíneas para la armadura longitudinal como un archivo DXF para su uso posterior en programas CAD como una base para planos de la armadura

Después del cálculo, el módulo muestra tablas claramente ordenadas que enumeran la armadura necesaria y los resultados del cálculo del estado límite de servicio. Todos los valores intermedios se incluyen de manera comprensible.

Los resultados de RF-CONCRETE Members se muestran como diagramas de resultados de cada barra. Las propuestas de armadura de la armadura longitudinal y de cortante, incluidos los bocetos, se documentan de acuerdo con la práctica actual. Es posible editar la propuesta de armadura y ajustar, por ejemplo, el número de barras y el anclaje. Las modificaciones se actualizarán automáticamente. Una sección de hormigón, incluida la armadura, se puede visualizar en un renderizado en 3D. De esta manera, el programa proporciona una opción de documentación óptima para crear planos de armadura, incluida la lista de acero.

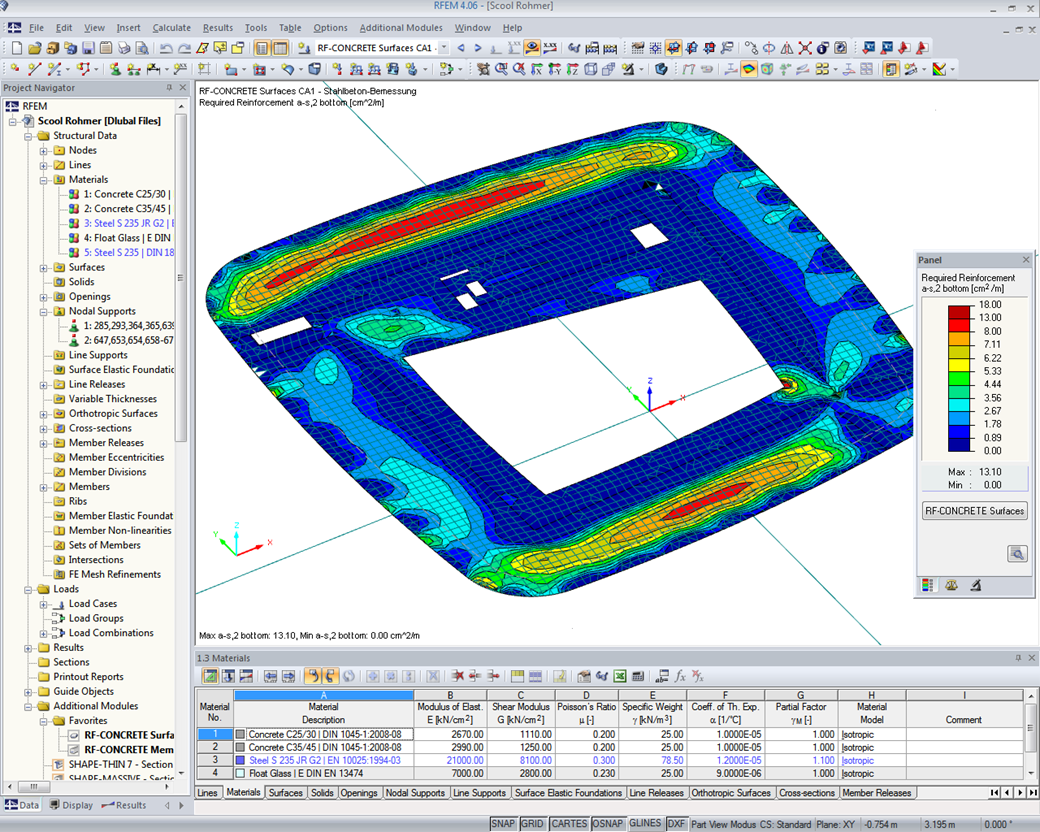

Los resultados de RF-CONCRETE Surfaces se pueden mostrar gráficamente como isolíneas, isosuperficies o valores numéricos. Es posible ordenar la visualización de la armadura longitudinal por la armadura necesaria, la armadura adicional necesaria, la armadura básica o adicional existente y la armadura total existente. Las isolíneas para la armadura longitudinal se pueden exportar como un archivo DXF para su uso posterior en programas CAD como una base para planos de la armadura.
