Moduł dodatkowy dla RFEM 5

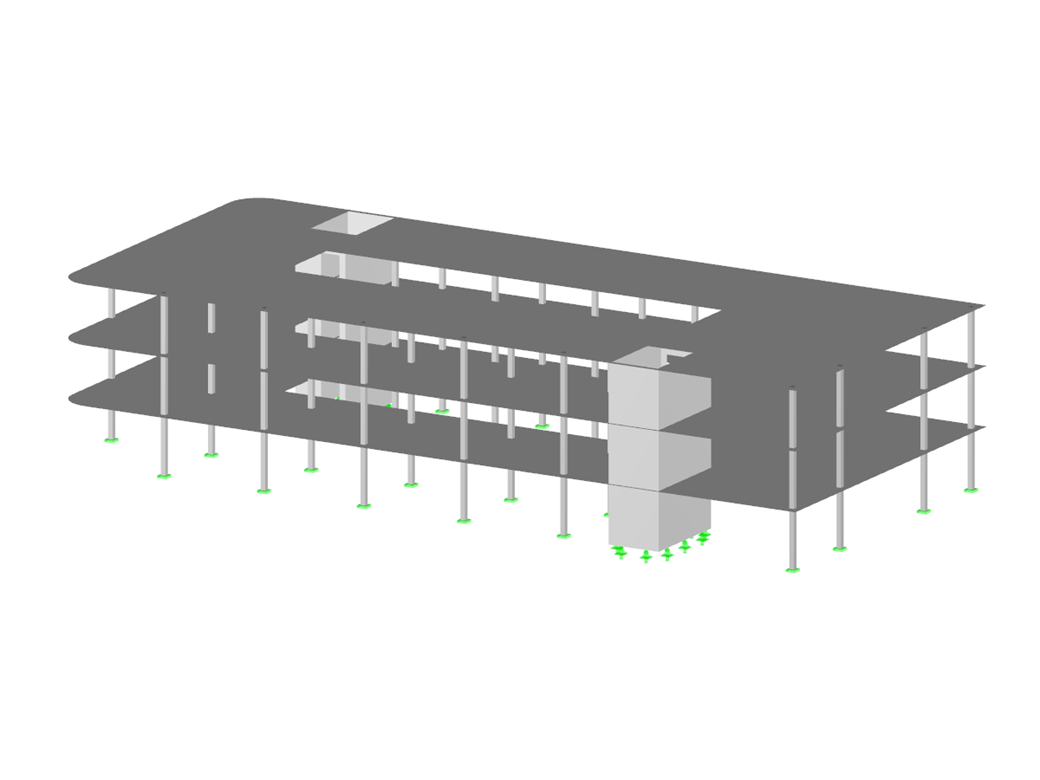

RF-CONCRETE

• Automatyczny import sił wewnętrznych z programu RFEM
• Stan graniczny nośności i stan graniczny użytkowalności

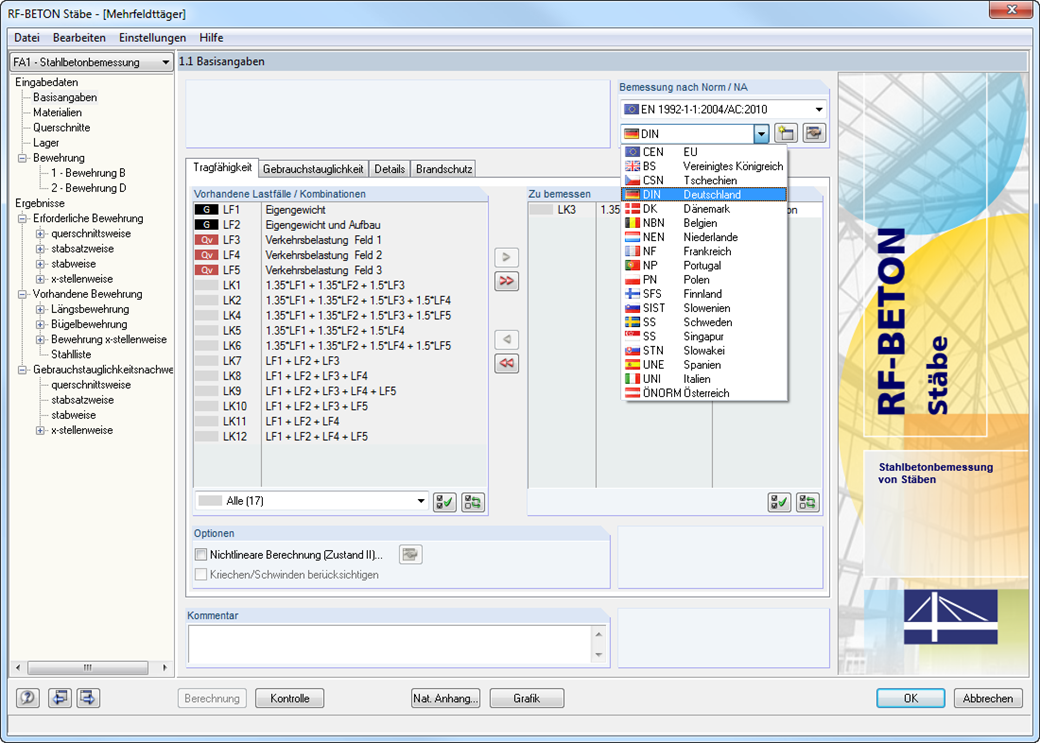

• Rozszerzenie EC2 dla RFEM umożliwia wymiarowanie prętów z betonu zbrojonego zgodnie z EN 1992-1-1:2004 (Eurokod 2) i zgodnie z następującymi załącznikami krajowymi:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Niemcy)
  • ÖNORM B 1992-1-1:2018-01 (Austria)
  • NBN EN 1992-1-1 ANB:2010 (Belgia)
  • BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
  • EN 1992-1-1 DK NA:2013 (Dania)
  • NF EN 1992-1-1/NA:2016-03 (Francja)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • UNI EN 1992-1-1/NA:2007-07 (Włochy)
  • LVS EN 1992-1-1:2005/NA:2014 (Łotwa)
  • LST EN 1992-1-1:2005/NA:2011 (Litwa)
  • MS EN 1992-1-1:2010 (Malezja)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Holandia)
  • NS EN 1992-1 -1:2004-NA:2008 (Norwegia)
  • PN EN 1992-1-1/NA:2010 (Polska)
  • NP EN 1992-1-1/NA:2010-02 (Portugalia)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunia)
  • SS EN 1992-1-1/NA:2008 (Szwecja)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Słowacja)
  • SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
  • UNE EN 1992-1-1/NA:2013 (Hiszpania)
  • CSN EN 1992-1-1/NA:2016-05 (Republika Czeska)
  • BS EN 1992-1-1:2004/NA:2005 (Wielka Brytania)
  • TKP EN 1992-1-1:2009 (Białoruś)
  • CYS EN 1992-1-1:2004/NA:2009 (Cypr)
• Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.

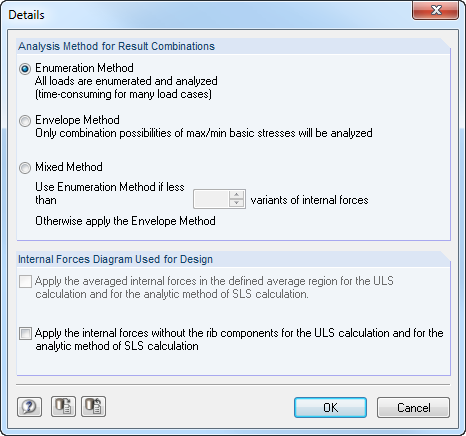

• Elastyczność dzięki szczegółowym opcjom ustawień dla podstawy i zakresu obliczeń
• Szybkie i przejrzyste wyświetlanie wyników dla globalnej oceny ich rozkładu na konstrukcji po zakończeniu obliczeń
• Zintegrowane wyświetlanie wyników w postaci graficznej z programem RFEM; na przykład wymagane zbrojenie
• Przejrzyste zestawienie wyników w formie numerycznej w stosownych oknach oraz możliwość ich graficznego przedstawienia na konstrukcji
• Pełna integracja wyników z protokołem wydruku programu RFEM

• Dowolne definiowanie dwóch lub trzech warstw zbrojenia w stanie granicznym nośności
• Wektorowa reprezentacja głównych kierunków naprężeń dla sił wewnętrznych, umożliwiająca optymalne dostosowanie orientacji trzeciej warstwy zbrojenia do oddziaływań
• Alternatywne procedury przy wymiarowaniu dzięki którym można uniknąć zbrojenia na ściskanie lub ścinanie
• Wymiarowanie powierzchni jako belek-ścian (teoria membranowa)
• Możliwość definiowania zbrojenia podstawowego dla górnej i dolnej warstwy zbrojenia
• Definicja zbrojenia dla obliczeń stanu granicznego użytkowalności
• Wyniki są prezentowane w punktach dowolnie wybranej siatki
• Opcjonalne rozszerzenie modułu o nieliniową analizę deformacji. Obliczenia są przeprowadzane w RF-CONCRETE Deflect poprzez redukcję sztywności zgodnie z normą lub w RF-CONCRETE NL poprzez generalnie obliczenia nieliniowe, określające redukcję sztywności w procesie iteracyjnym.
• Wymiarowanie przy użyciu momentów obliczeniowych na krawędziach słupa
• Szczegółowe informacje o przyczynach nieudanych obliczeń podczas wymiarowania
• Szczegóły dotyczący wymiarowania dostępne we wszystkich kluczowych lokalizacjach na elemencie aby lepiej śledzić wyznaczanie zbrojenia
• Eksport izolinii zbrojenia podłużnego do pliku DXF w celu dalszego wykorzystania w programach CAD jako podstawa do rysunków zbrojenia

Po obliczeniach moduł wyświetla przejrzyście ułożone tabele z wymaganym zbrojeniem i wynikami obliczeń stanu granicznego użytkowalności. Wszystkie wartości pośrednie są uwzględnione w sposób zrozumiały.

Wyniki RF‑CONCRETE Members są wyświetlane w postaci wykresów wyników dla każdego pręta. Propozycje zbrojenia podłużnego i na ścinanie wraz ze szkicami są dokumentowane zgodnie z aktualną praktyką. Propozycję zbrojenia można edytować i dostosowywać na przykład liczbę prętów i zakotwienie. Zmiany zostaną automatycznie zaktualizowane. Przekrój betonu wraz ze zbrojeniem można wyświetlić w postaci renderu 3D. W ten sposób program zapewnia optymalną opcję tworzenia dokumentacji w celu tworzenia rysunków zbrojenia, w tym zestawień konstrukcji stalowych.

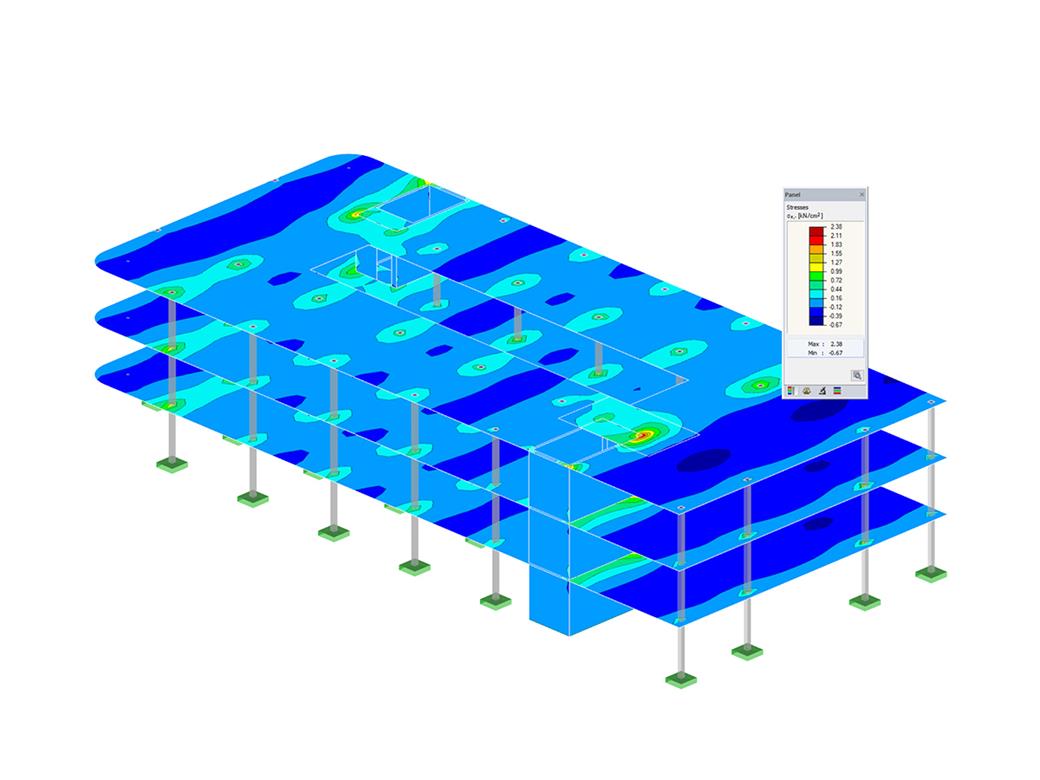

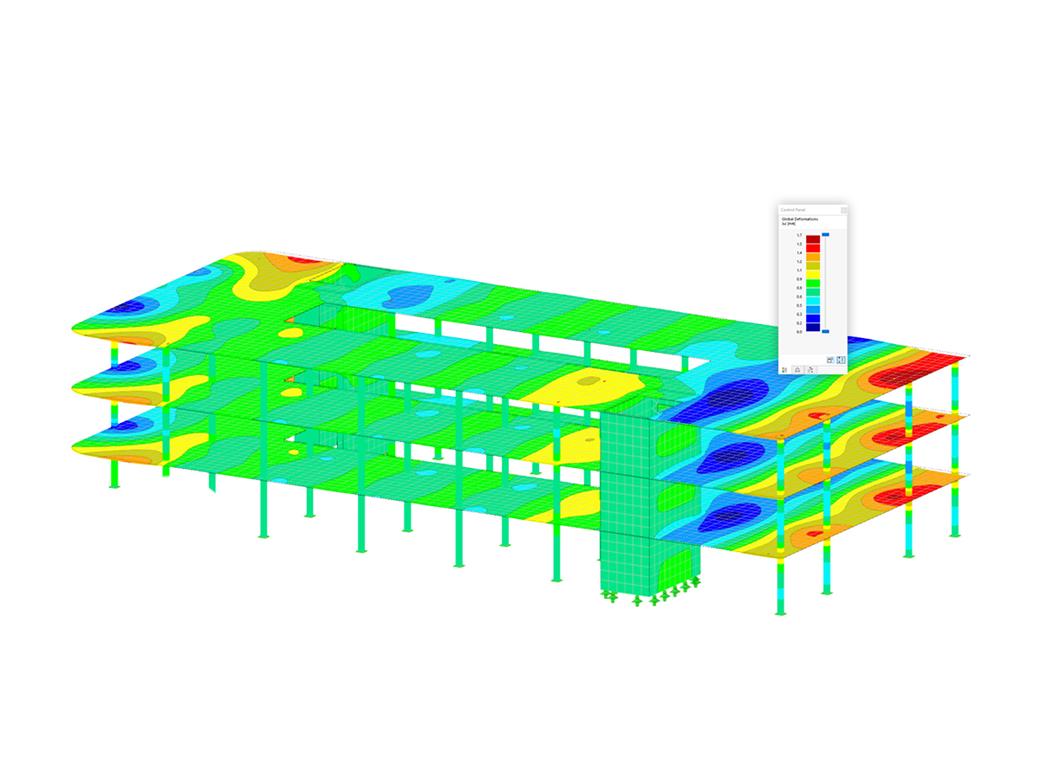

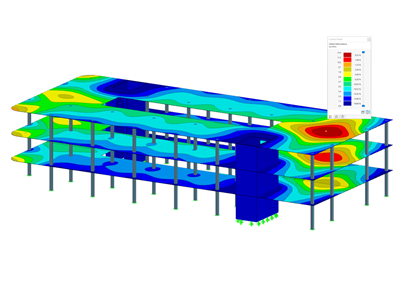

Wyniki RF-CONCRETE Surfaces mogą być wyświetlane graficznie jako izolinie, izopowierzchnie lub wartości numeryczne. Wyświetlanie zbrojenia podłużnego można sortować według wymaganego zbrojenia, wymaganego zbrojenia dodatkowego, założonego zbrojenia podstawowego lub dodatkowego oraz założonego zbrojenia całkowitego. Izolinie zbrojenia podłużnego można wyeksportować jako plik DXF w celu dalszego wykorzystania w programach CAD jako podstawy do rysowania zbrojenia.
