Module additionnel pour RFEM 5
RF-CONCRETE

Le module additionnel RF-CONCRETE permet d'effectuer des vérifications à l'état limite ultime et à l'état limite de service des surfaces et des barres en béton armé. La vérification de la résistance au feu est également possible pour les sections rectangulaires et circulaires.

Le module additionnel offre des options de calcul détaillées, une sortie graphique intégrée des résultats et une sortie numérique claire des résultats. La vérification de la résistance au feu et l'option d'optimisation des sections sont également des fonctionnalités supplémentaires.

Vérification des barres et des surfaces en béton armé

Nombre total d'articles : 5

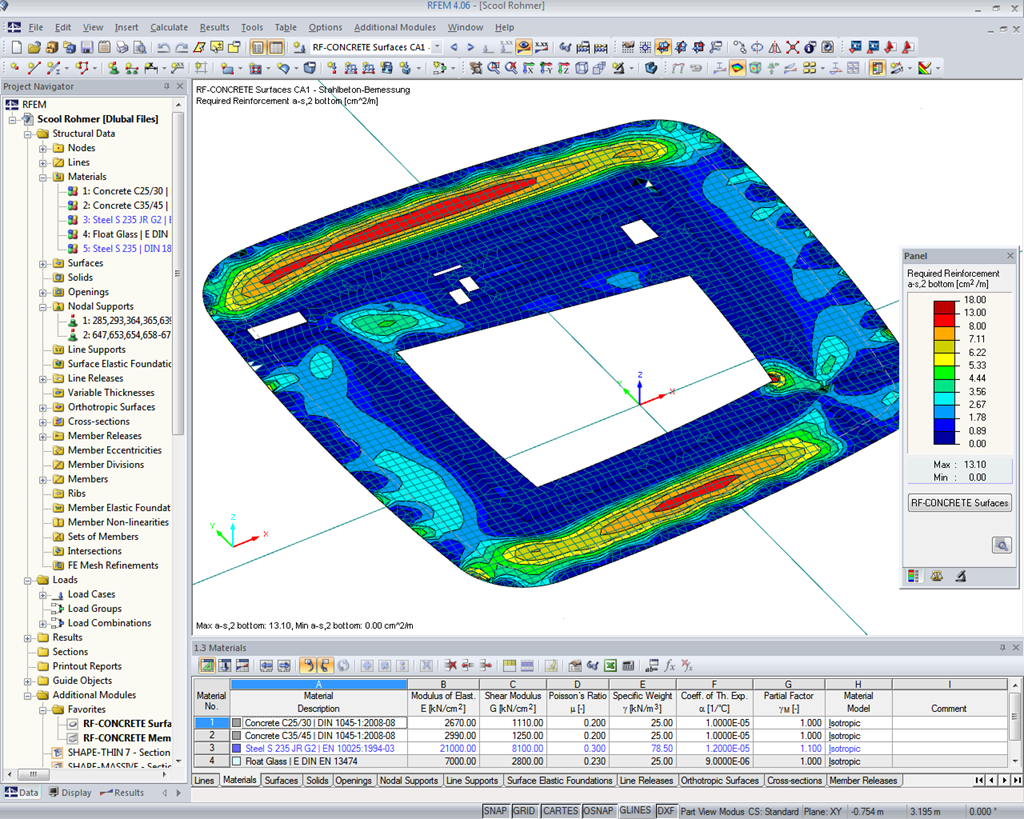

Calcul du plancher dans RF-CONCRETE Surfaces (© Rohmer)

RF-CONCRETE | Fonctionnalités

Importation automatique des efforts internes depuis RFEM
Vérifications à l'ELU et à l'ELS
Utilisation combinée possible avec l'extension de module EC2 pour RFEM pour le calcul du béton armé selon l'EN 1992-1-1:2004 (Eurocode 2) et avec les Annexes nationales suivantes :
- DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
- ÖNORM B 1992-1-1:2018-01 (Autriche)
- NBN EN 1992-1-1 ANB:2010 (Belgique)
- BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
- EN 1992-1-1 DK NA: 2013 (Danemark)
- NF EN 1992-1-1/NA: 2016-03 (France)
- SFS EN 1992-1-1/NA: 2007-10 (Finlande)
- UNI EN 1992-1-1/NA:2007-07 (Italie)
- LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
- LST EN 1992-1-1:2005/NA:2011 (Lituanie)
- MS EN 1992-1-1:2010 (Malaisie)
- NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
- NS EN 1992-1 -1:2004-NA:2008 (Norvège)
- PN EN 1992-1-1/NA:2010 (Pologne)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- SR EN 1992-1-1:2004/NA:2008 (Roumanie)
- SS EN 1992-1-1/NA:2008 (Suède)
- SS EN 1992-1-1/NA:2008-06 (Singapour)
- STN EN 1992-1-1/NA:2008-06 (Slovaquie)
- SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
- UNE EN 1992-1-1/NA:2013 (Espagne)
- CSN EN 1992-1-1/NA:2016-05 (République tchèque)
- BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
- TKP EN 1992-1-1:2009 (Biélorussie)
- CYS EN 1992-1-1:2004/NA:2009 (Chypre)
Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
Une flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
Affichage rapide et clair des résultats pour une vue d'ensemble immédiate du déroulé des vérifications suite au calcul
Sortie graphique des résultats intégrée à RFEM (armatures requises, par exemple)
Affichage numérique clair des résultats dans des fenêtres et possibilité de les faire apparaître sur la structure
Intégration complète des résultats dans le rapport d'impression de RFEM

Fonctionnalités de RF-CONCRETE Members

Détermination des armatures longitudinales, de cisaillement et de torsion
Représentation des armatures minimales et de compression
Détermination de la profondeur de l'axe neutre ainsi que des déformations du béton et de l'acier
Calcul des sections de barre en flexion autour de deux axes
Vérification des barres à section variable
Détermination de la déformation à l'état II, par exemple selon EN 1992-1-1, 7.4.3
Considération de la participation du béton tendu
Considération du fluage et du retrait
Liste des causes de l'échec de vérification
Détails du calcul à tous les emplacements couverts par la vérification pour une détermination parfaitement claire des armatures
Options d'optimisation des sections
Visualisation de la section béton avec armature en rendu 3D
Sortie d'une nomenclature d'acier complète
Vérification de la résistance au feu selon la méthode simplifiée (méthode par zone) selon l'EN 1992-1-2 pour les sections rectangulaires et circulaires
Extension possible du module additionnel de RFEM RF-CONCRETE Members pour le calcul non linéaire à l'ELU et à l'ELS. Cette extension permet notamment de vérifier les composants structuraux potentiellement instables à l'aide d'un calcul non linéaire ou d'une analyse non linéaire des déformations des armatures 3D. Pour plus d'informations, veuillez consulter la présentation du module RF-BETON NL.

Fonctionnalités de RF-CONCRETE Surfaces

Définition libre d'armature à 2 ou 3 couches pour la vérification à l'ELU
Représentation vectorielle des directions principales de contrainte des efforts internes permettant l'ajustement de l'orientation de la troisième couche d'armatures pour les actions
Vérifications alternatives pour éviter les armatures de compression ou d'effort tranchant
Vérification des surfaces comme poutre-voile (théorie des membranes)
Définition des armatures de base pour les couches d'armature inférieure et supérieure
Définition des armatures prévues pour la vérification à l'état limite de service (ELS)
Sortie de résultats aux points de grille quelconque choisie par l'utilisateur
RF-CONCRETE peut également effectuer une analyse non linéaire des déformations. L'analyse est effectuée à l'aide de l'extension de module RF-CONCRETE Deflect avec une réduction de la rigidité conformément aux normes, ou par RF-CONCRETE NL, qui réalise le calcul non linéaire général par itération, durant lequel la réduction de rigidité est déterminée.
Vérification avec les moments de calcul aux extrémités de poteau
Liste des causes de l'échec de vérification
Détails du calcul à tous les emplacements couverts par la vérification pour une détermination parfaitement claire des armatures
Export des isolignes des armatures longitudinales au format DXF avec possibilité d'utilisation des données dans les programmes CAO comme géométrie de base d'armature.

RF-CONCRETE Surfaces - Paramètres de détail

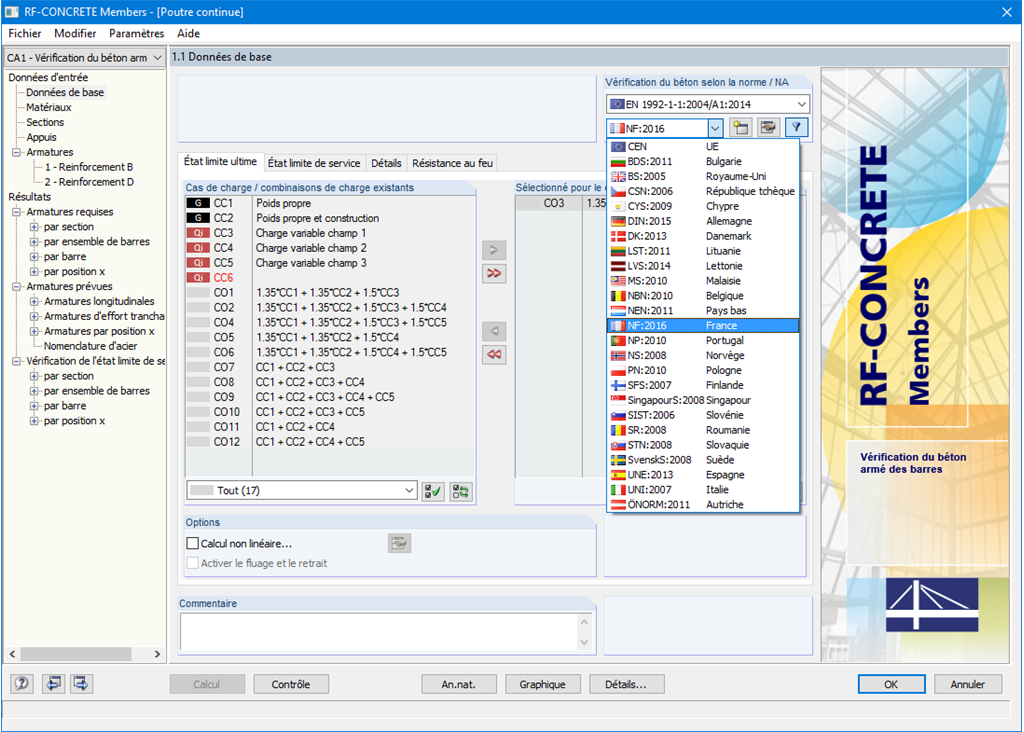

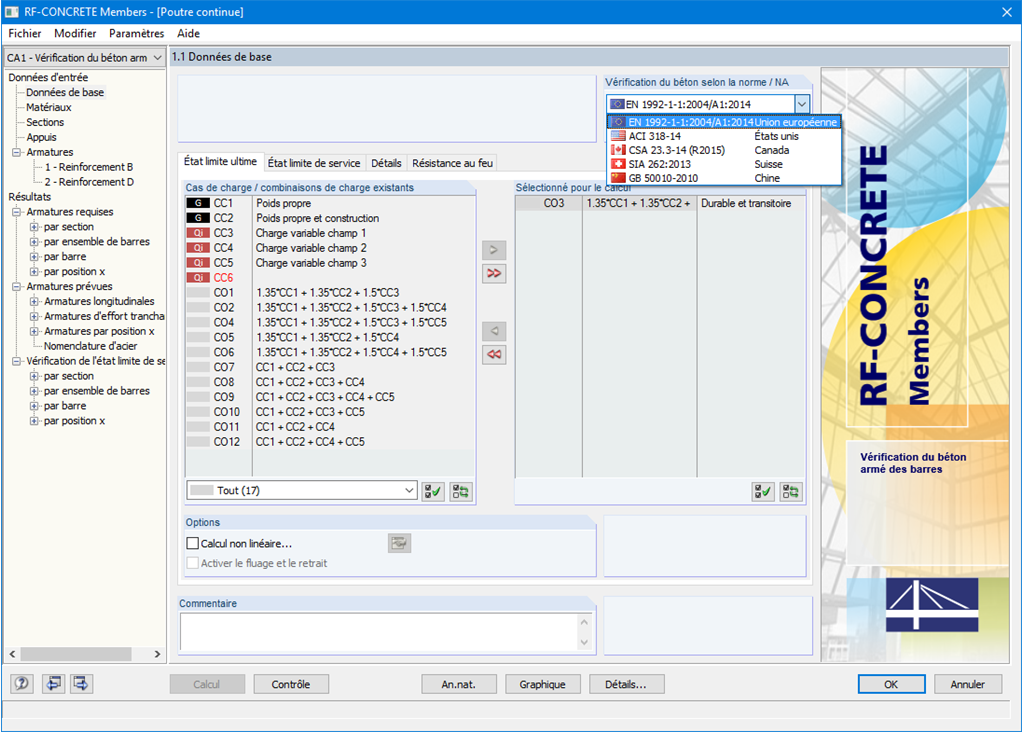

RF-CONCRETE | Entrée

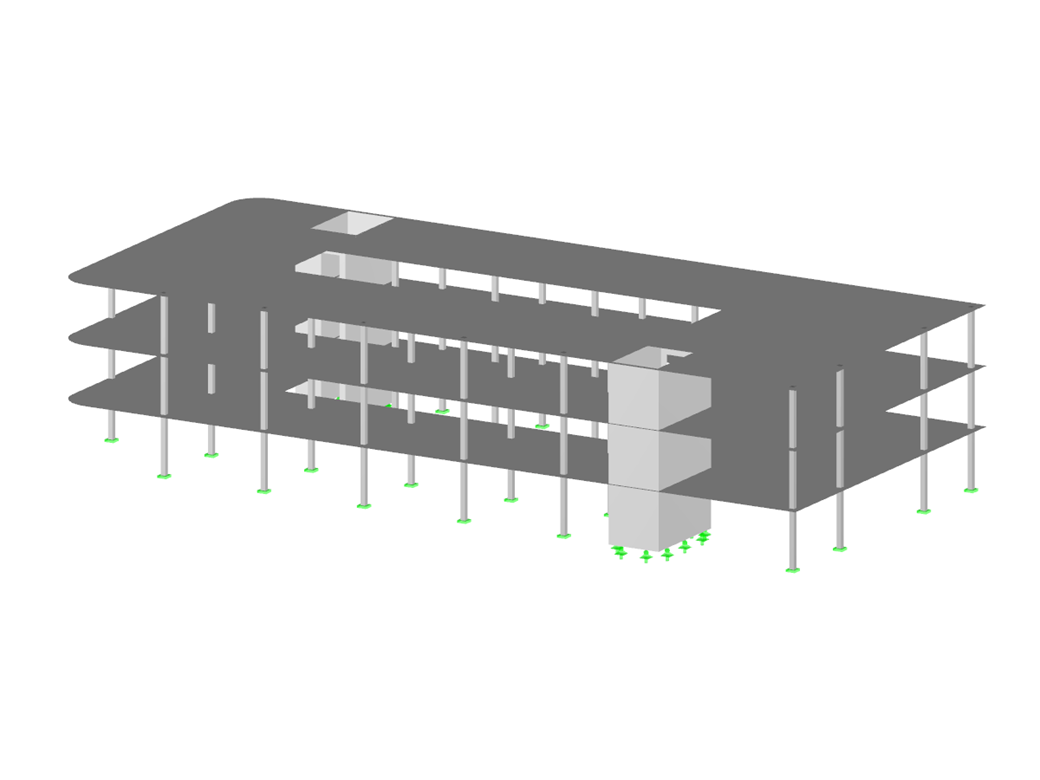

Afin de faciliter votre entrée de données, les surfaces, barres, ensembles de barres, matériaux, épaisseurs de surface et sections sont prédéfinis dans RFEM. Il est possible de sélectionner les éléments graphiquement à l'aide de la fonction [Sélectionner]. Vous avez la possibilité d'accéder aux bibliothèques globales des matériaux et des sections. Les cas de charge, les combinaisons de charge et de résultats se combinent indépendamment pour différents cas de vérification. Le paramétrage géométrique et selon les normes se fait dans une même fenêtre à plusieurs onglets pour la vérification du béton armé. Les entrées géométriques diffèrent selon le module.

Dans le module additionnel RF-CONCRETE Members , cela inclut, par exemple, les spécifications pour l'épure des barres d'armatures, le nombre de couches, la coupe des cadres et le type d'ancrage. Pour la vérification de la résistance au feu des barres en béton armé, vous pouvez définir la classe de résistance, les propriétés de matériau au feu et les côtés de la section exposés au feu.
Dans le module additionnel RF-CONCRETE Surfaces , vous pouvez définir, par exemple, l'enrobage du béton, la direction des armatures, les armatures minimales et maximales, les armatures de base à appliquer ou les armatures longitudinales à calculer. comme diamètre des barres d'armatures.

Les surfaces ou les barres peuvent être assemblées dans des "groupes d'armatures" avec leurs paramètres de vérification respectifs. Ainsi, vous pouvez calculer rapidement les vérifications alternatives tout en considérant les conditions limites différentes ou les sections modifiées.

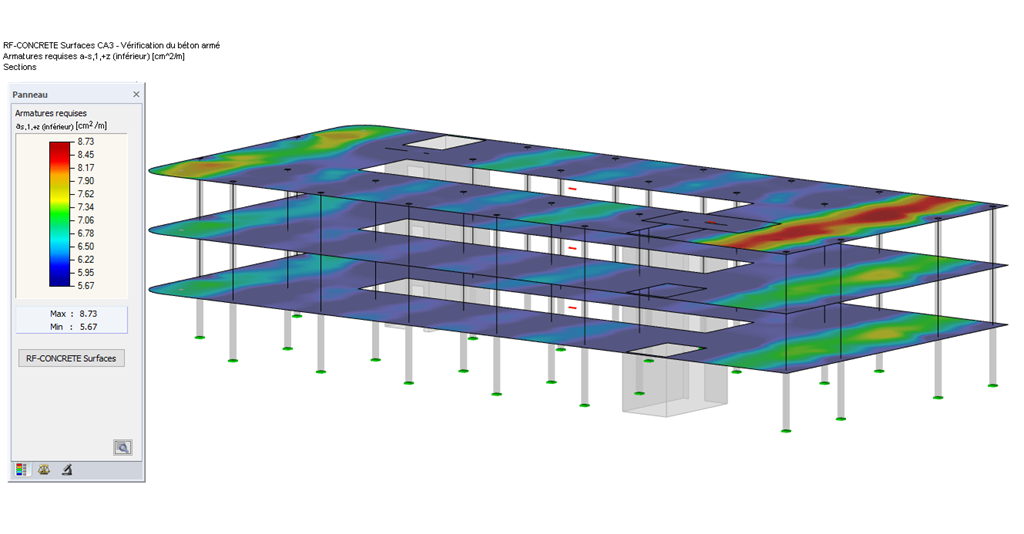

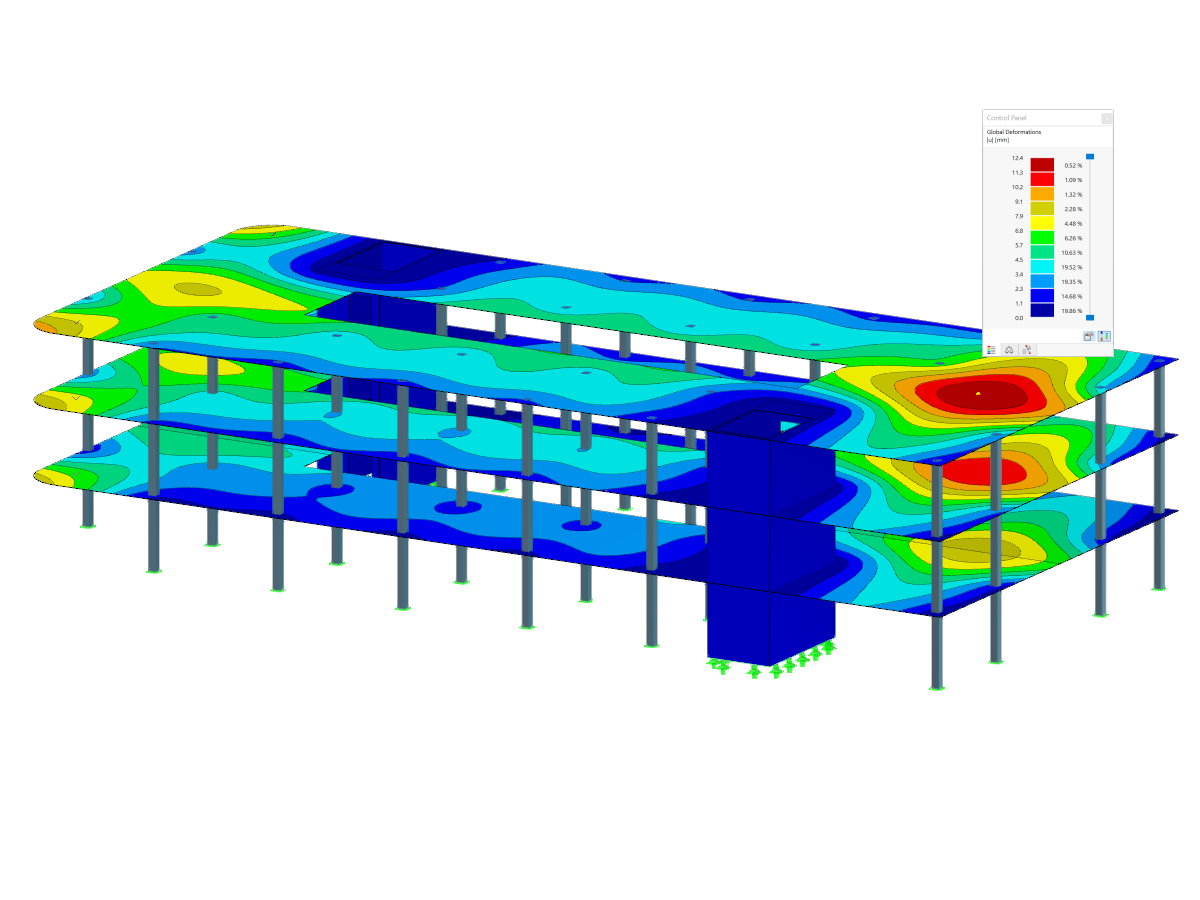

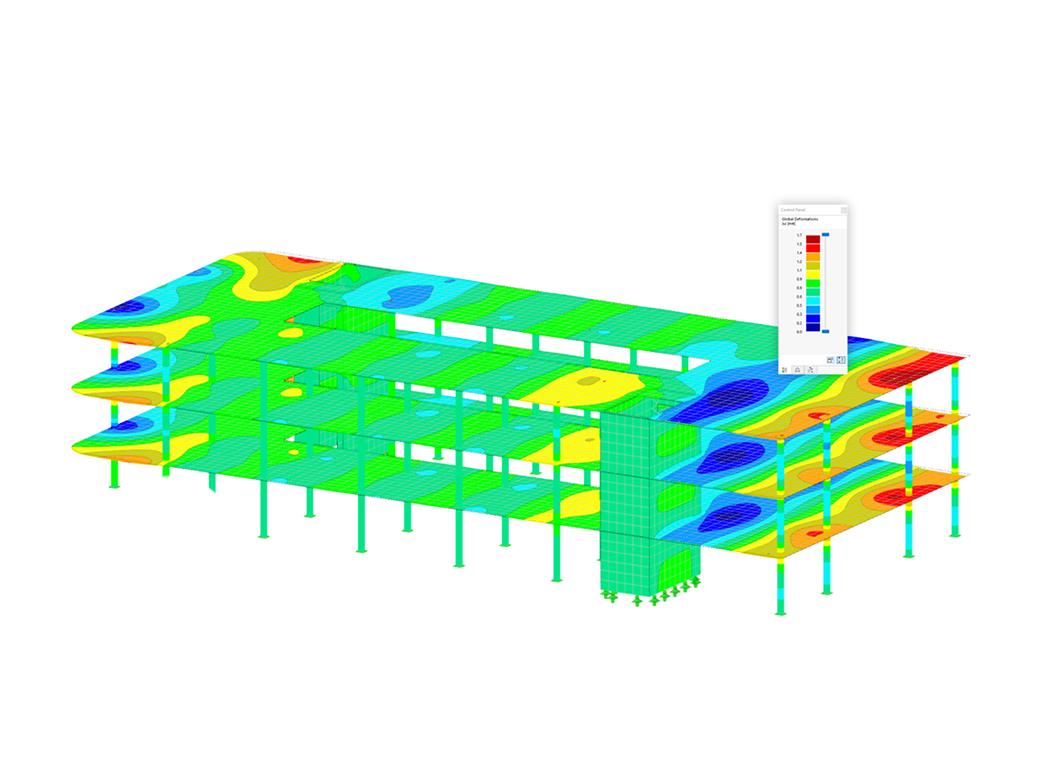

RF-BETON Flächen - Grafische Ergebnisausgabe am Gesamtmodell

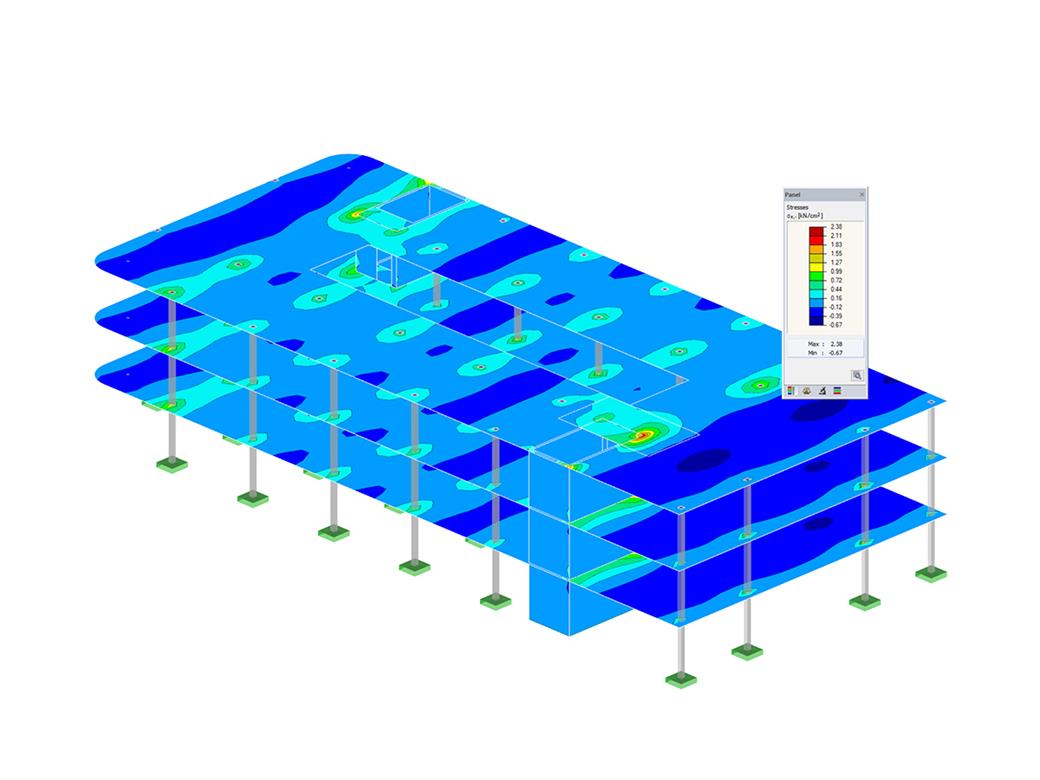

Capacité portante u. État limite de service

RF-CONCRETE | Résultats

L'armature requise se trouve dans les tableaux de sortie avec des graphiques illustratifs et des résultats détaillés une fois le calcul terminé. Toutes les valeurs intermédiaires y sont incluses de manière explicites.

Les résultats de RF-CONCRETE Members sont affichés comme des diagrammes de résultat de chaque barre. Les propositions d'armatures longitudinales et de cisaillement sont documentées de manière pratique avec le croquis. Il est possible de modifier l'armature proposée en changeant par exemple le nombre de barres et l'ancrage. Les modifications sont mises à jour automatiquement. La section en béton armé peut être clairement visualisée grâce au rendu 3D. Le programme met ainsi à votre disposition une documentation optimale pour la création des plans d'armatures avec nomenclature d'acier.

Les résultats de RF-CONCRETE Surfaces peuvent être affichés graphiquement sous forme d'isolignes, d'isosurfaces ou de valeurs numériques. L'affichage des armatures longitudinales peut être trié selon les armatures requises, les armatures supplémentaires requises, les armatures de base prévues, les armatures supplémentaires et les armatures totales prévues. Les isolignes des armatures longitudinales peuvent être exportées en fichier DXF et utilisées dans les programmes de CAO.
