- Automatické převzetí vnitřních sil z programu RFEM
- Posouzení mezního stavu únosnosti a mezního stavu použitelnosti
- Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
-
ÖNORM B 1992-1-1:2018-01 (Rakousko)
-
NBN EN 1992-1-1 ANB:2010 (Belgie)
-
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
-
EN 1992-1-1 DK NA:2013 (Dánsko)
-
NF EN 1992-1-1/NA:2016-03 (Francie)
-
SFS EN 1992-1-1/NA:2007-10 (Finsko)
-
UNI EN 1992-1-1/NA:2007-07 (Itálie)
-
LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
-
LST EN 1992-1-1:2005/NA:2011 (Litva)
-
MS EN 1992-1-1:2010 (Malajsie)
-
NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
-
NS EN 1992-1-1:2004-NA:2008 (Norsko)
-
PN EN 1992-1-1/NA:2010 (Polsko)
-
NP EN 1992-1-1/NA:2010-02 (Portugalsko)
-
SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
-
SS EN 1992-1-1/NA:2008 (Švédsko)
-
SS EN 1992-1-1/NA:2008-06 (Singapur)
-
STN EN 1992-1-1/NA:2008-06 (Slovensko)
-
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
-
UNE EN 1992-1-1/NA:2013 (Španělsko)
-
ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
-
BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
-
TKP EN 1992-1-1:2009 (Bělorusko)
-
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
- Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Grafické výsledky integrované v programu RFEM, například nutná výztuž
- Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
- Úplná integrace výsledků do tiskového protokolu programu RFEM
RF-CONCRETE | Základní vlastnosti
Máte nějaké otázky?
![Model RFEM se stálým a proměnným zatížením](/cs/webimage/021543/3083454/01-fr.png?mw=512&hash=5abb1fa9cfbaf68b443ad73b71b313783c0bbec9)
V tomto příspěvku se zabýváme rovnými prvky, jejichž průřez je vystaven osovému tlaku. Cílem našeho příspěvku je ukázat, jak se v programu RFEM 5 pro statické výpočty zohledňuje řada parametrů, které Eurokódy stanoví pro posouzení betonových sloupů.
![Posouzení smyku ve styčné ploše](/cs/webimage/010168/2423270/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
V RF-CONCRETE Members lze provést také posouzení smyku ve styčné ploše. Aby bylo možné provést toto posouzení, je třeba v okně 1.6 v záložce „Styčná plocha“ zaškrtnout políčko „Smyk ve styčné ploše možný“.
![Posouzení požární odolnosti v CONCRETE a RF-CONCRETE Members](/cs/webimage/010240/3059183/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Posouzení železobetonu v požární situaci se provádí zjednodušenou metodou podle EN 1992-1-2, čl. 4.2. Používá se „zónová metoda“ popsaná v příloze B.2: Průřez je rozdělen do několika paralelních oblastí stejné tloušťky a stanovuje se jejich pevnost v tlaku v závislosti na teplotě. Sníženou únosnost při účincích požáru tak představuje redukovaný průřez konstrukčních prvků se sníženou pevností.
![Redukce minimální výztuže pro pomalu tuhnoucí beton](/cs/webimage/010260/3045690/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Při použití pomalu tuhnoucího betonu (obvykle u konstrukčních prvků s velkou tloušťkou) může být vypočítaná minimální výztuž pro vynucené přetvoření redukována součinitelem 0,85 podle EN 1992-1-1, 7.3.2. Podmínkou však je, aby charakteristická hodnota pro vývoj pevnosti r = fcm2/fcm28 nebyla větší než 0,3. Kromě toho musí být v projektové dokumentaci výslovně definovány obecné podmínky pro použití této redukce výztuže.
![Bewehrungsübergabe von RFEM/RSTAB (oben) an Revit (unten)](/cs/webimage/006834/526064/Dlubal-Revit.png?mw=512&hash=9a92302ba8b440403caf2f68050db6dc529c1eb1)
Rozvržení výztuže z modulu RF-/CONCRETE Members je možné exportovat do programu Revit. V tuto chvíli je možné vyztužovat obdélníkové a kruhové průřezy.
Výztužné pruty lze dodatečně upravovat v programu Revit.

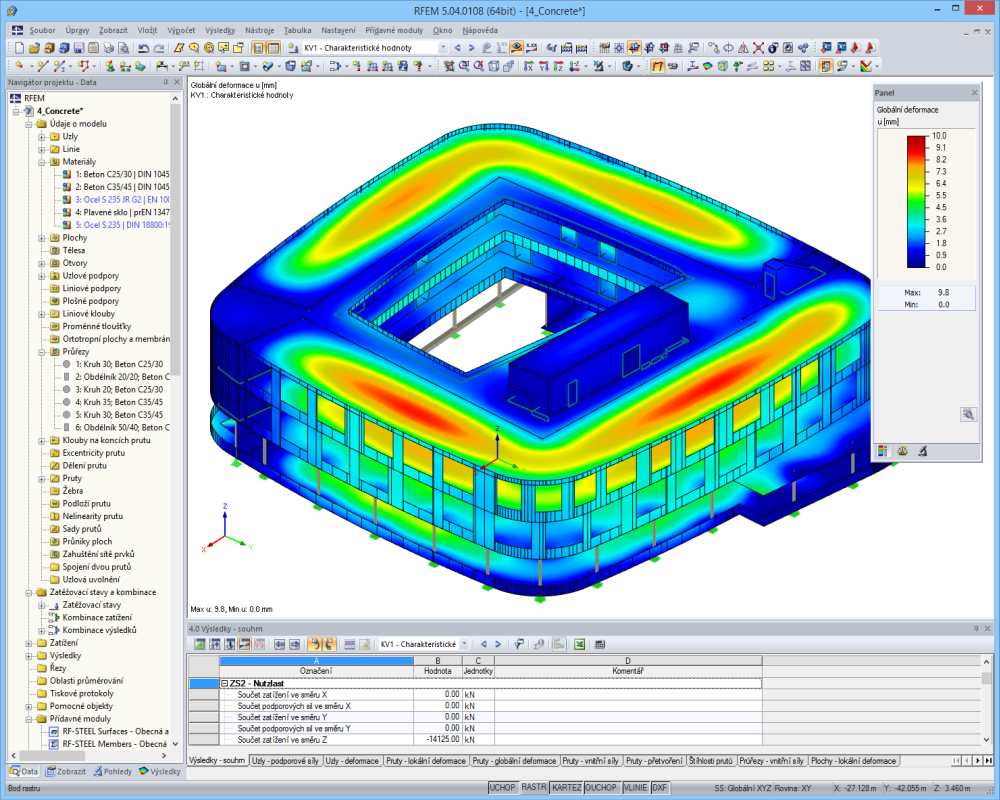

![Globální deformace na modelu školy v Laupheimu (© Rohmer)](/cs/webimage/012392/487873/0283-cs.png?mw=512&hash=83a6745fe85d5a5cade5b9713224bdd602859baa)
- Automatické převzetí vnitřních sil z programu RFEM
- Posouzení mezního stavu únosnosti a mezního stavu použitelnosti
- Rozšíření modulu EC2 pro RFEM umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
-
DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
-
ÖNORM B 1992-1-1:2018-01 (Rakousko)
-
NBN EN 1992-1-1 ANB:2010 (Belgie)
-
BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
-
EN 1992-1-1 DK NA:2013 (Dánsko)
-
NF EN 1992-1-1/NA:2016-03 (Francie)
-
SFS EN 1992-1-1/NA:2007-10 (Finsko)
-
UNI EN 1992-1-1/NA:2007-07 (Itálie)
-
LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
-
LST EN 1992-1-1:2005/NA:2011 (Litva)
-
MS EN 1992-1-1:2010 (Malajsie)
-
NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
-
NS EN 1992-1-1:2004-NA:2008 (Norsko)
-
PN EN 1992-1-1/NA:2010 (Polsko)
-
NP EN 1992-1-1/NA:2010-02 (Portugalsko)
-
SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
-
SS EN 1992-1-1/NA:2008 (Švédsko)
-
SS EN 1992-1-1/NA:2008-06 (Singapur)
-
STN EN 1992-1-1/NA:2008-06 (Slovensko)
-
SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
-
UNE EN 1992-1-1/NA:2013 (Španělsko)
-
ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
-
BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
-
TKP EN 1992-1-1:2009 (Bělorusko)
-
CYS EN 1992-1-1:2004/NA:2009 (Kypr)
-
- Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu
- Rychlý a přehledný výstup výsledků, který umožňuje snadno vyhodnotit výsledky ihned po skončení výpočtu
- Grafické výsledky integrované v programu RFEM, například nutná výztuž
- Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
- Úplná integrace výsledků do tiskového protokolu programu RFEM
![RF-BETON Stäbe - 1.1 Basisangaben](/cs/webimage/007058/1590416/000114-cs-png-png.png?mw=512&hash=6331a46dd0d825dd8be2a3ec97c0531b737a4138)
- Volitelné zadání dvouvrstvé nebo třívrstvé výztuže pro mezní stav únosnosti
- Vektorové znázornění směrů hlavního napětí vnitřních sil pro optimální úpravu orientace třetí vrstvy výztuže
- Návrhové varianty pro vyloučení tlakové nebo smykové výztuže
- Posouzení ploch jako stěnových nosníků (teorie desek)
- Možnost zadání základních výztuží pro horní a dolní vrstvu výztuže
- Zadání navržené výztuže pro posouzení mezního stavu použitelnosti
- Zobrazení výsledků v bodech libovolně zvoleného rastru
- Volitelné rozšíření modulu o nelineární analýzu deformací pomocí normového snížení tuhosti v přídavném modulu RF ‑ CONCRETE Deflect nebo pomocí obecného nelineárního výpočtu pro snižování tuhosti iterativním způsobem v přídavném modulu RF ‑ CONCRETE NL.
- Posouzení s návrhovými momenty na okrajích sloupů
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnost exportovat izolinie podélné výztuže v souboru DXF a dále je využít jako základ pro výkresy výztuže v CAD programech
![RF-BETON Flächen - 1.1 Basisangaben](/cs/webimage/007057/1590390/000113-cs-png-png.png?mw=512&hash=1563500c8f5a6160f2b898ba1f1e66708383d4b8)
- Stanovení podélné, smykové a torzní výztuže
- Vyznačení minimální a tlakové výztuže
- Určení výšky tlakové oblasti, přetvoření betonu a přetvoření výztuže
- Posouzení průřezů namáhaných dvouosým ohybem
- Posouzení prutů s náběhem
- Stanovení deformace ve stavu II, například podle EN 1992-1-1, 7.4.3
- Zohlednění tahového zpevnění
- Zohlednění dotvarování a smršťování betonu
- Podrobná specifikace příčin neúspěšného posouzení
- Detaily posouzení všech posuzovaných míst pro přehledné stanovení výztuže
- Možnosti optimalizace průřezů
- Vizualizace betonových průřezů s výztuží ve 3D renderovaných náhledech
- Výsledný kompletní výkaz výztuže
- Posouzení požární odolnosti obdélníkových a kruhových průřezů zjednodušenou metodou (zónovou metodou) v souladu s EN 1992-1-2
- Volitelné rozšíření modulu RF-CONCRETE Members pro RFEM o nelineární výpočet mezního stavu únosnosti a použitelnosti. Rozšíření umožňuje provést nelineární výpočet k posouzení potenciálně nestabilních prvků nebo ke stanovení deformací 3D prutových konstrukcí. Pro více informací viz RF-CONCRETE NL.
