Nuovo edificio della scuola media e della scuola di grammatica a Laupheim, Germania
  • Descrizione
  • Recensioni (0)

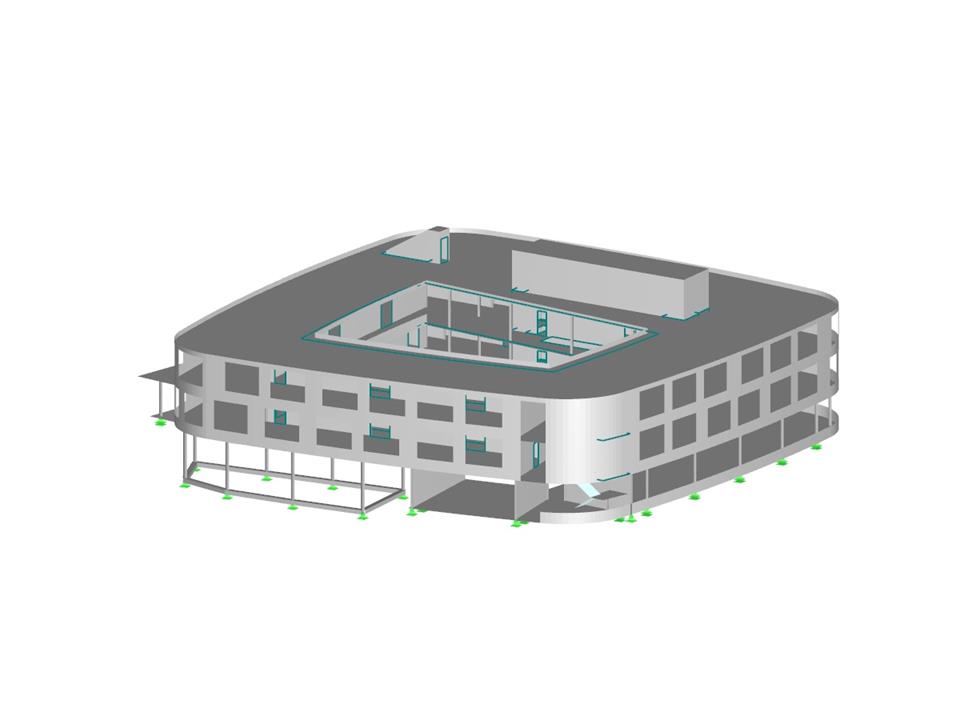

Il modello mostra un edificio in cemento armato a tre piani a Laupheim, realizzato nell'ambito di un concorso. L'ufficio di ingegneria Rohmer GmbH ha creato il modello 3D in RFEM per considerare l'interazione tra pareti di controventamento e solette. Particolarità includono pareti parzialmente realizzate fino alla fondazione e una fondazione su pali necessaria a causa del cattivo terreno edificabile. Per il dimensionamento delle superfici e dei barre in cemento armato è stato utilizzato il modulo aggiuntivo RF-BETON. Modello completo in RFEM (© Rohmer) – ulteriori informazioni su
Ingenieurbüro Rohmer GmbH

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Edificio scolastico a Laupheim

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 3328
Numero di linee 4755
Numero di aste 122
Numero di superfici 1339
Numero di casi di carico 11
Nr. di combinazioni di risultati 2
Peso totale 6973,045 t
Dimensioni (metriche) 58.042 x 55.746 x 16.650 m
Dimensioni (imperiali) 190.43 x 182.89 x 54.63 feet
Versione del programma 4.06.00
