modulo aggiuntivo RFEM 5
RF-CONCRETE NL

• Calcolo iterativo non-lineare degli spostamenti generalizzati per strutture bidimensionali di calcestruzzo armato con la determinazione della rigidezza degli elementi considerando i carichi definiti
• Calcolo degli spostamenti generalizzati delle superfici di calcestruzzo armato fessurate (stadio II)
• Analisi generale di stabilità non lineare di aste compresse in cemento armato; per esempio, secondo EN 1992-1-1, 5.8.6
• Rigidezza a trazione del calcestruzzo applicato tra le fessure
• Numerose appendici nazionali disponibili per la progettazione secondo l'Eurocodice 2 (EN 1992-1-1: 2004 + A1: 2014, vedi EC2 per RFEM)
• Possibilità di considerare le influenze a lungo termine della viscosità o del ritiro
• Calcolo non-lineare delle tensioni del'acciaio d'armatura e del calcestruzzo
• Calcolo non-lineare dell'ampiezza delle fessure

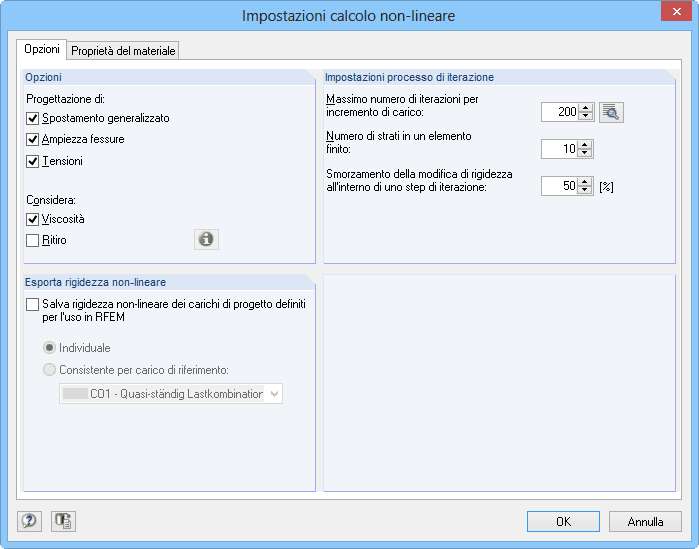

• Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi

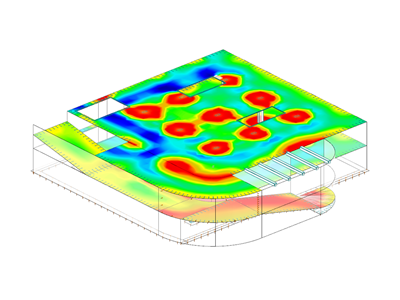

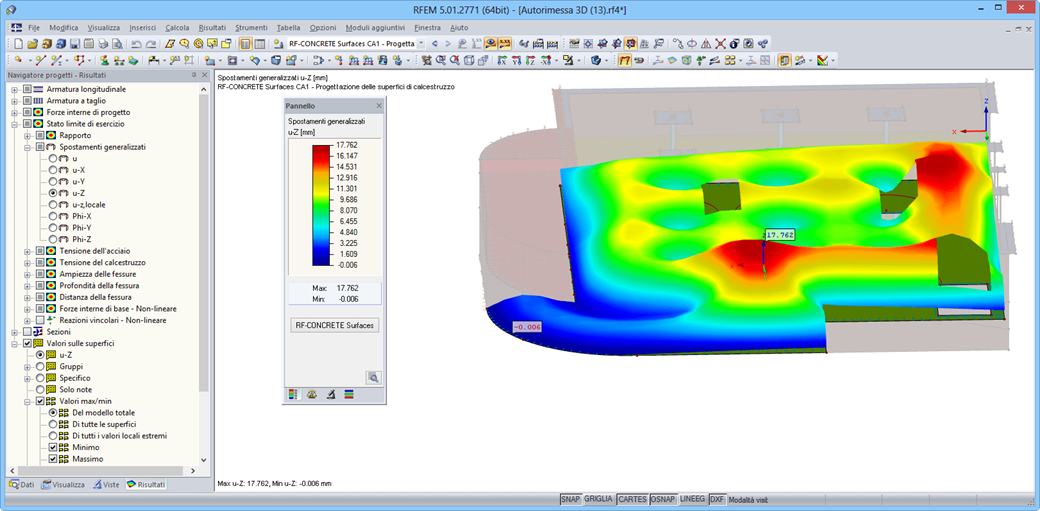

• Rappresentazione grafica dei risultati integrata in RFEM; ad esempio, deformazione o flessione di una soletta piana in cemento armato
• Risultati in tabelle dalla chiara e facile consultazione con la possibilità di visualizzare i risultati nel modello grafico
• Piena integrazione dei risultati nella relazione di calcolo di RFEM

RF-CONCRETE Surfaces:

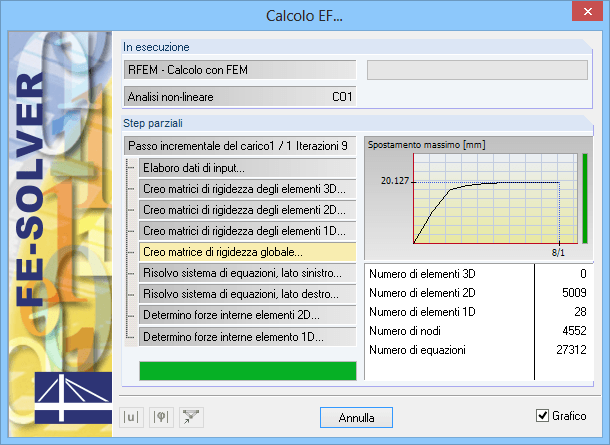

L'analisi non-lineare degli spostamenti generalizzati viene effettuata con un processo iterativo che considera gli irrigidimenti delle sezioni fessurate e non fessurate. Per quanto concerne la modellazione non-lineare del calcestruzzo armato, si devono definire le proprietà del materiale che variano all'interno dello spessore della superficie. Quindi, per determinare l'altezza della sezione trasversale, RF-CONCRETE NL divide l'elemento finito in certo numero di strati di acciaio e calcestruzzo.

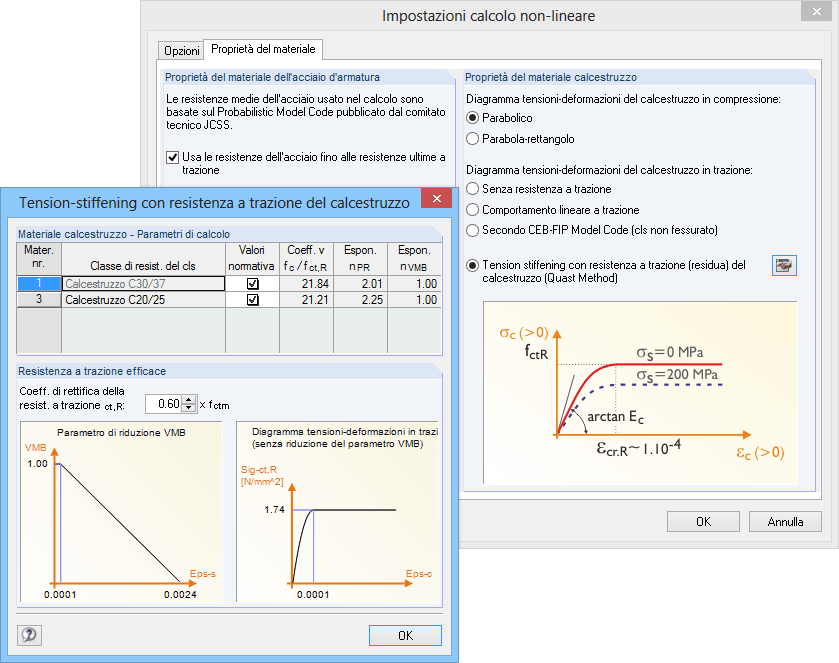

Le resistenze medie dell'acciaio utilizzate nel calcolo si basano sul 'Probabilistic Model Code' pubblicato dal comitato tecnico JCSS. Spetta all'utente se la resistenza dell'acciaio viene applicata fino alla resistenza ultima a trazione (ramo crescente nell'area plastica). Per quanto concerne le proprietà del calcestruzzo, è possibile controllare il diagramma tensione-deformazione per la resistenza a compressione e a trazione. Durante la determinazione della resistenza a compressione del calcestruzzo, è possibile selezionare tra i diagrammi tensione-deformazione a parabola o a parabola-rettangolo. Per le tensioni, è possibile o definire la resistenza a trazione secondo la normativa CEB-FIB model code 90:1993 o applicare una resistenza a trazione residua per tenere conto degli irrigidimenti a trazione tra le fessure.

È possibile scegliere quali valori di risultati si desidera ottenere dal calcolo non-lineare allo stato limite di esercizio:

• Spostamenti generalizzati (globale, locale in funzione del sistema deformato/non-deformato)
• Larghezze delle fessure, profondità e spaziatura dei lati superiore e inferiore nelle direzioni principali I e II
• Tensioni del calcestruzzo (tensioni e deformazioni nelle direzioni principali I e II) e dell'armatura (deformazione, area, sezione, copriferro e direzione in ogni direzione di armatura)

RF-CONCRETE Members:

L'analisi non-lineare degli spostamenti generalizzati delle strutture intelaiate viene eseguita con un processo iterativo con considerazione della rigidezza delle sezioni fessurate e non. Proprietà del materiale del calcestruzzo e dell'acciaio da armatura utilizzato nel calcolo non lineare sono selezionate secondo uno stato limite. Il contributo della resistenza a trazione del calcestruzzo tra le fessure (irrigidimento a trazione) può essere applicato tramite un diagramma tensione-deformazione modificato dell'acciaio di armatura o applicando una resistenza a trazione residua del calcestruzzo.
