钢筋混凝土杆件和面结构的物理几何非线性计算
RF-CONCRETE NL | 产品特性
- 通过确定相应在定义的荷载作用下的刚度,钢筋混凝土结构(由梁和板组成)的非线性变形迭代计算
- 开裂钢筋混凝土面变形验算(状态 II)
- 钢筋混凝土受压构件的一般非线性稳定性分析例如按照 EN 1992-1-1, 5.8.6
- 裂缝之间的混凝土受拉刚化方法(受拉刚化效应)
- 大量的国家附录可用于按照欧洲规范 2 的设计计算(EN 1992-1-1:2004 + A1:2014,详见 RFEM 附录 2)
- 选择考虑长期效应影响,例如徐变或收缩
- 钢筋和混凝土应力的非线性计算
- 裂缝宽度的非线性计算
- 可根据需要详细设置计算选项

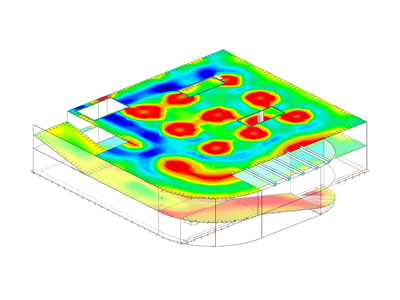

- RFEM 中集成了计算结果的图形表示;例如计算钢筋混凝土平板的变形和垂度
- 表格中清楚显示计算结果,并在结构模型中显示结果图形
- 结果完整集成在 RFEM 计算书中
RF-CONCRETE NL | 输入
RF-CONCRETE Surfaces

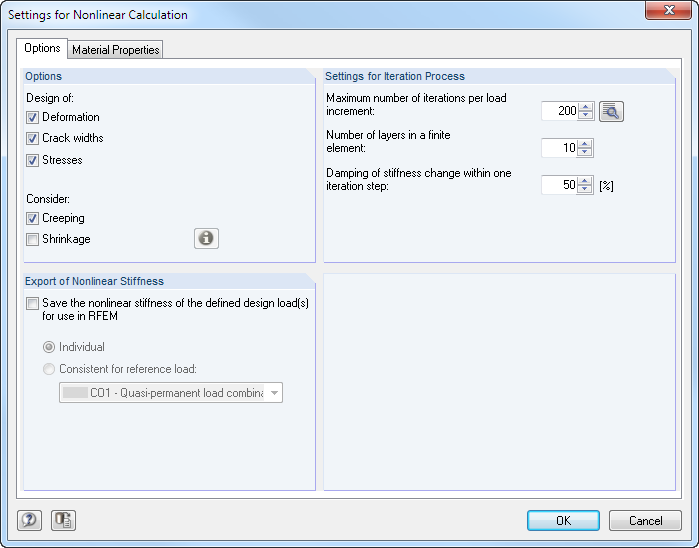

通过选择正常使用极限状态的设计方法来激活非线性计算。 您可以分别选择混凝土分析和钢筋分析以及应力-应变图。 迭代过程可以受这些控制参数的影响:收敛精度、最大迭代次数、层在截面高度上的布置和阻尼系数。
用户可以为每个面或面组单独设置正常使用极限状态的极限值。 容许极限值由最大变形、最大应力或最大裂缝宽度来定义。 定义最大变形时必须要明确说明使用未变形还是变形的结构体系进行设计。
RF-CONCRETE Members
非线性计算可用于承载能力极限状态和正常使用极限状态下的设计。 此外,还可以指定混凝土裂缝之间的抗拉强度或受拉刚度。 迭代过程可以受以下控制参数的影响:收敛精度、最大迭代次数和阻尼系数。
RF-CONCRETE NL | 设计
RF-CONCRETE面:

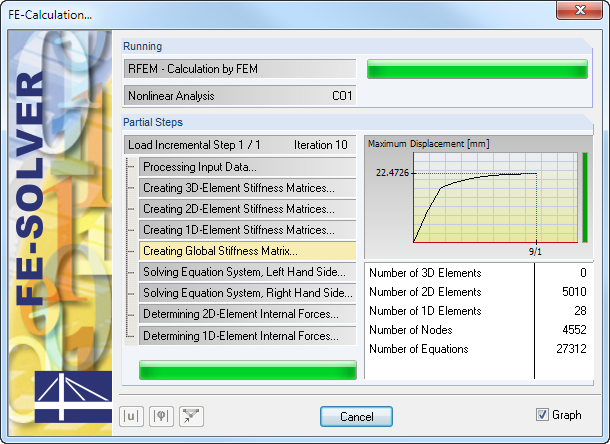

在考虑截面开裂和非开裂截面刚度的情况下,通过迭代过程进行非线性分析。 对钢筋混凝土非线性建模需要定义沿面厚度方向上的材料属性。 一个有限元单元被划分为一定数量的钢筋和混凝土层,以确定截面高度。

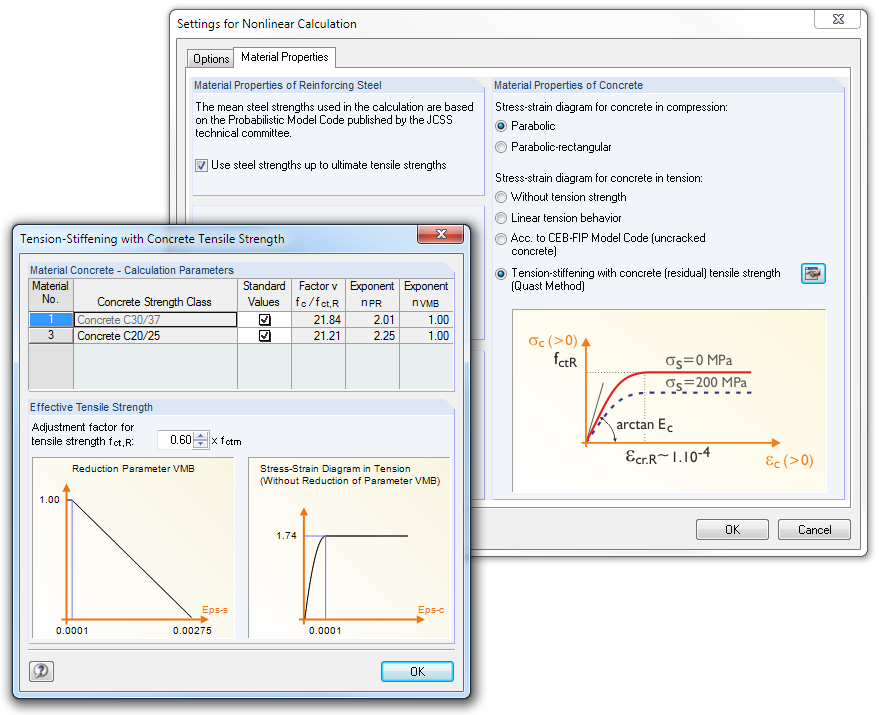

计算中使用的平均钢筋强度是以 JCSS 技术委员会发布的'概率模型代码'为基础。 用户可以决定钢筋强度是否达到极限抗拉强度(塑性区域内增加分支)。 软件提供的材料属性包括抗压和抗拉强度的应力-应变曲线。 混凝土抗压强度可以选择抛物线或抛物线-矩形应力-应变图。 在混凝土受拉侧,可以停用抗拉强度,并且应用线弹性图,一种根据模型代码 CEB-FIB 90:1993 的线弹性图,和考虑受拉刚化的混凝土剩余抗拉强度裂缝之间。
此外,您可以指定在正常使用极限状态下显示哪些非线性计算结果:
- 变形(全局、局部-未变形/变形体系)
- 主方向 I 和 II 的裂缝宽度、深度以及顶部和底部的间距
- 混凝土应力(主轴方向 I 和 II 上的应力和应变)和钢筋应力(每个配筋方向上的应变、面积、厚度、保护层和方向)
RF-CONCRETE杆件:
采用考虑开裂和非开裂截面刚度的迭代过程对梁结构的非线性变形分析进行分析。 非线性计算中使用的混凝土和钢筋的材料属性是根据极限状态选择的。 裂缝之间的混凝土抗拉强度(受拉刚化)可以通过修改的钢筋应力-应变图或混凝土残余抗拉强度来得出。
RF-CONCRETE NL | 结果输出

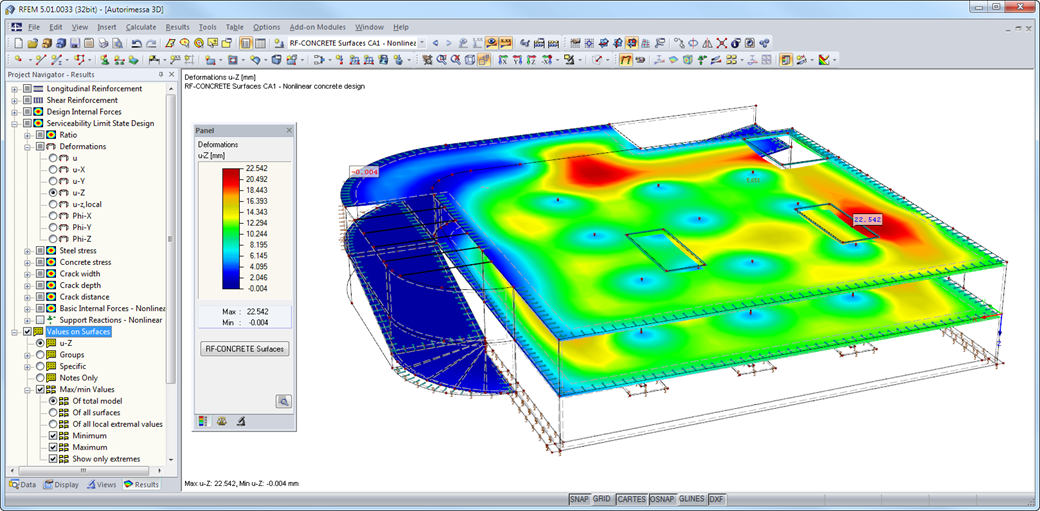

计算完成后,在表格中列出非线性计算的结果,表格中的内容一目了然。 所有中间值都包含在其中。 RFEM 中图形显示利用率、变形、混凝土和钢筋应力、裂缝宽度、裂缝深度和裂缝间距,有助于用户快速找到临界或开裂区域。
有关计算的错误信息或备注可以帮助您发现设计问题。 因为计算结果是按面或点显示的(包括所有中间结果),所以可以随时回放计算结果。
由于可以选择将输入表或结果表导出到 MS Excel,因此数据仍可用于其他程序中。 RFEM 计算书的计算结果完全集成在计算书中,确保了结构设计的可验证性。
