Fyzikální a geometrický nelineární výpočet prutových a deskových konstrukcí ze železobetonu
RF-CONCRETE NL | Základní funkce
- Iterační nelineární výpočet deformací prutových a plošných konstrukcí ze železobetonu, který využívá odpovídající tuhost prvku s ohledem na definovaná zatížení
- Výpočty deformací železobetonových ploch porušených trhlinami (Stav II)
- Obecná nelineární stabilitní analýza tlačených prutů ze železobetonu, například podle EN 1992-1-1, čl. 5.8.6
- Tahové zpevnění betonu mezi trhlinami
- Široké spektrum národních příloh (NP) pro posouzení podle Eurokódu 2 - EN 1992-1-1:2004 + A1:2014 (viz EC2 pro RFEM)
- Volitelné zohlednění dlouhodobých vlivů jako smršťování a dotvarování betonu
- Nelineární výpočet napětí ve výztuži a betonu
- Nelineární výpočet šířky trhlin
- Flexibilita na základě podrobného nastavení postupů a rozsahu výpočtu

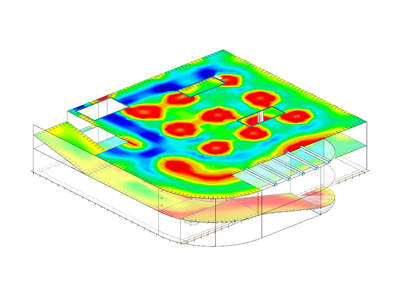

- Grafické znázornění výsledků v programu RFEM; například deformace nebo průhyb ploché desky ze železobetonu
- Číselné výsledky přehledně uspořádané v tabulkách a možnost grafického znázornění výsledků na konstrukci
- Úplná integrace výsledků do tiskového protokolu programu RFEM
RF-CONCRETE NL | Údaje
RF-CONCRETE Surfaces

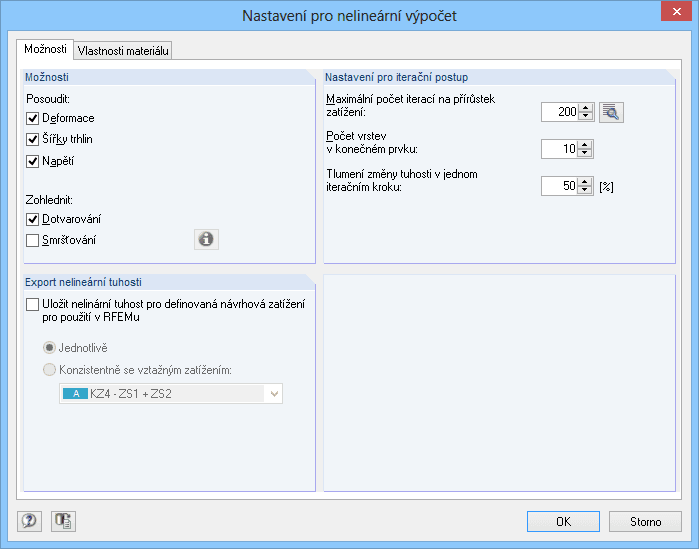

Nelineární výpočtová metoda se aktivuje výběrem návrhové metody pro posouzení mezního stavu použitelnosti. Jednotlivá posouzení a pracovní diagramy pro beton a železobeton lze nastavit samostatně. Průběh iterace lze ovlivnit těmito řídicími parametry: přesností konvergence, maximálním počtem iterací, uspořádáním vrstev nad hloubkou průřezu a součinitelem tlumení.
Mezní hodnoty v mezním stavu použitelnosti lze nastavit individuálně pro každou plochu nebo skupinu ploch. Jako přípustné limitní hodnoty se definují maximální deformace, maximální napětí a maximální šířky trhlin. Definice maximální deformace vyžaduje další upřesnění, zda se má pro posouzení použít nedeformovaný nebo deformovaný systém.
RF-CONCRETE Members
Nelineární výpočet lze použít pro posouzení mezního stavu únosnosti a použitelnosti. Dle potřeby je možné při výpočtu uvažovat pevnost betonu v tahu nebo tahové zpevnění mezi trhlinami. Průběh iterace lze ovlivnit těmito řídicími parametry: přesností konvergence, maximálním počtem iterací a součinitelem tlumení.
RF-CONCRETE NL | Posouzení
RF-CONCRETE Surfaces:

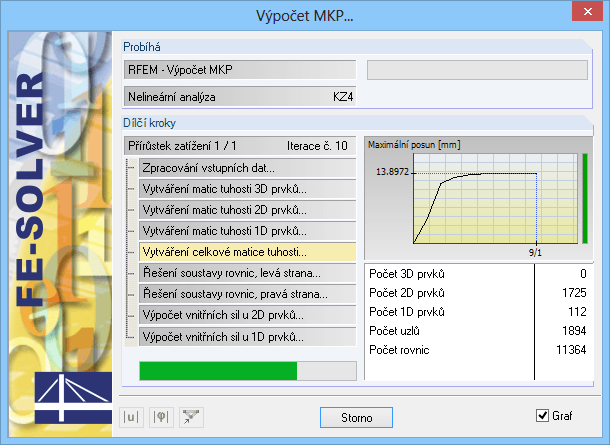

Nelineární analýza deformací probíhá jako iterační proces, při němž jsou zohledněny tuhosti průřezů bez trhlin a s trhlinami. Pro nelineární modelování železobetonu je nutné definovat vlastnosti materiálu, které se mění s tloušťkou plochy. Za účelem stanovení výšky průřezu se konečný prvek rozdělí na určitý počet vrstev z betonu a oceli.
Průměrné pevnosti oceli použité při výpočtu vycházejí z 'pravděpodobnostního modelu' vydaného technickou komisí JCSS. Je na uživateli, zda pevnost oceli použije až do mezní pevnosti v tahu (rostoucí větev v plastické oblasti). Materiálové vlastnosti betonu lze stanovit pomocí pracovního diagramu pro pevnost v tlaku a tahu. Pro určení pevnosti betonu v tlaku se nabízí parabolický nebo parabolicko-rektangulární pracovní diagram. V případě betonu v tahu je možné pevnost v tahu deaktivovat, definovat podle lineární elastické metody nebo podle modelové normy CEB-FIB 90:1993 a použít zbytkovou pevnost betonu v tahu, čímž se zohlední tahové zpevnění mezi trhlinami.
V neposlední řadě lze nelineární výpočet pro mezní stav použitelnosti omezit na tyto výsledné hodnoty:
- Deformace (globální, lokální vztažené na nedeformovaný / deformovaný systém)
- Šířky trhlin, hloubky a vzdálenosti horní a dolní strany v hlavních směrech I a II
- Napětí v betonu (napětí a přetvoření v hlavním směru I a II) a ve výztuži (přetvoření, plocha, profil, krytí a směry v každém směru výztuže)
RF-CONCRETE Members:
Nelineární výpočet prutových prvků probíhá rovněž iteračním způsobem, přičemž se stanoví tuhosti ve stavu bez trhlin a s trhlinami. Vlastnosti materiálu použité pro nelineární výpočet lze zvolit podle různých mezních stavů. Příspěvek pevnosti betonu v tahu mezi trhlinami (tahové zpevnění) lze stanovit buď pomocí upraveného pracovního diagramu betonářské výztuže, nebo pomocí zbytkové pevnosti betonu v tahu.
RF-CONCRETE NL | Výsledky

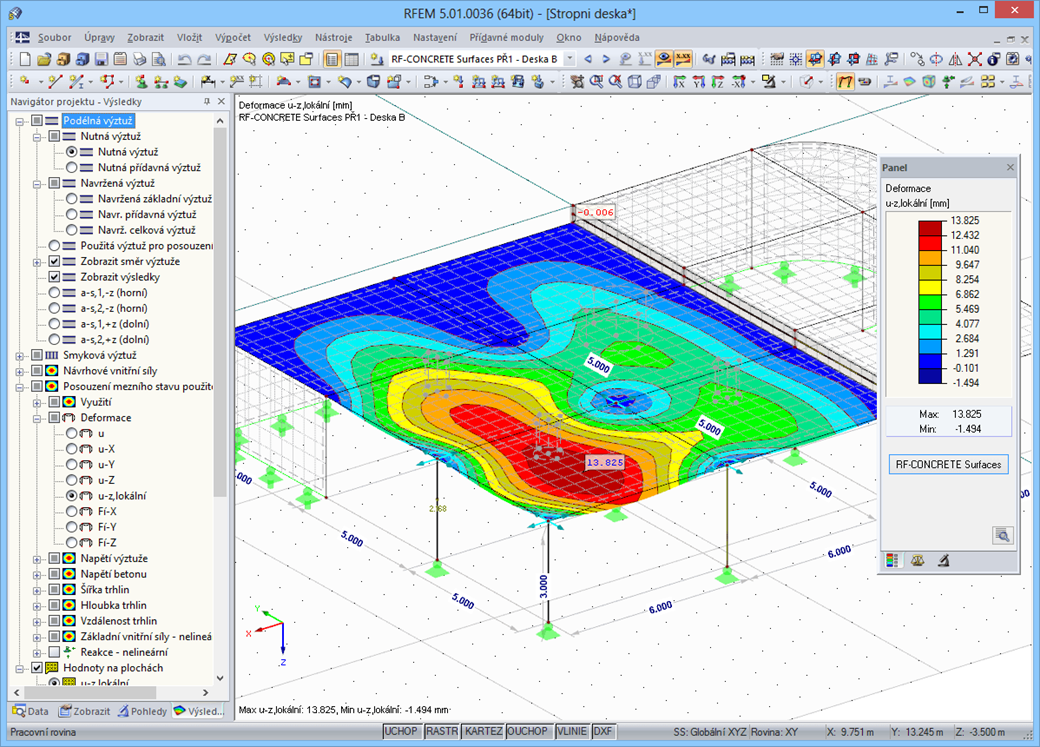

Po výpočtu se v modulu zobrazí přehledné tabulky s výsledky nelineárního výpočtu. Všechny mezihodnoty jsou uvedeny srozumitelně. Grafické znázornění využití, deformací, napětí v betonu a výztuži, šířek trhlin, hloubek trhlin a vzdáleností trhlin v programu RFEM umožňuje rychlý přehled o kritických oblastech nebo oblastech s trhlinami.
Chybová hlášení nebo poznámky týkající se výpočtu indikují potenciální návrhové problémy. Vzhledem k tomu, že se výsledky posouzení zobrazí po plochách nebo po bodech se všemi mezivýsledky, můžete znovu sledovat všechny detaily výpočtu.
Díky volitelnému exportu vstupních nebo výsledkových tabulek do MS Excel zůstávají data k dispozici pro další použití v jiných programech. Úplná integrace výsledků do tiskového protokolu programu RFEM zaručuje ověřitelné statické posouzení.
