Дополнительный модуль к RFEM 5
RF-CONCRETE NL

• Итерационный нелинейный расчет деформаций для стержневых и плитных конструкций из железобетона путем определения жесткости соответствующего элемента при заданных нагрузках
• Расчет деформаций железобетонных поверхностей с трещинами (состояние II)
• Общий нелинейный расчет на устойчивость сжатых стержней из железобетона; например, по норме EN 1992-1-1, 5.8.6
• Жесткость бетона при растяжении, применяемая между трещинами
• Большое количество национальных приложений для расчета по норме Еврокод 2 (EN 1992-1-1:2004 + A1:2014, смотри EC2 для RFEM)
• Дополнительный учет долговременных воздействий, таких как ползучесть или усадка
• Нелинейный расчёт напряжений в арматурной стали и бетоне
• Нелинейный расчет ширины раскрытия трещин
• Широкие возможности настройки данных для расчёта

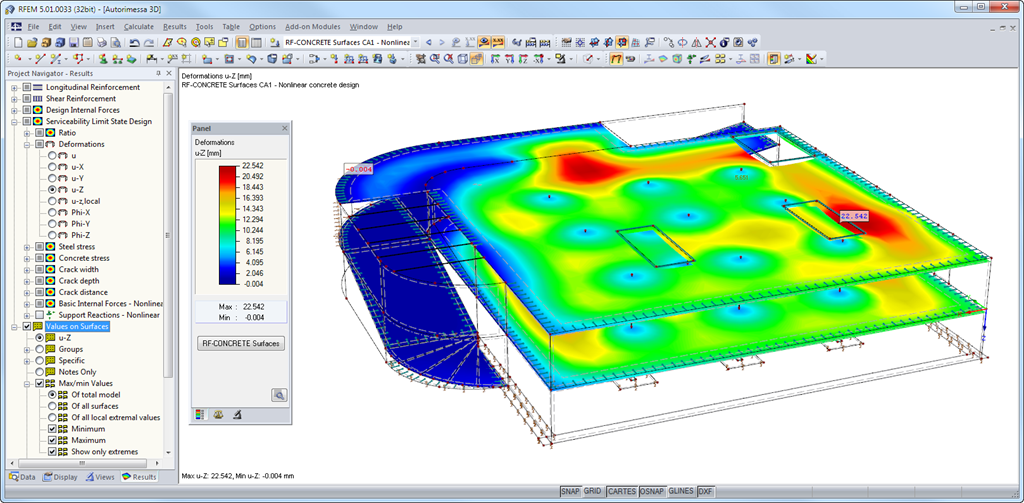

• Графическое представление результатов, интегрированное в RFEM; например, деформация или провисание плоской железобетонной плиты
• Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
• Полная интеграция результатов в протокол результатов RFEM

RF-CONCRETE Surfaces:

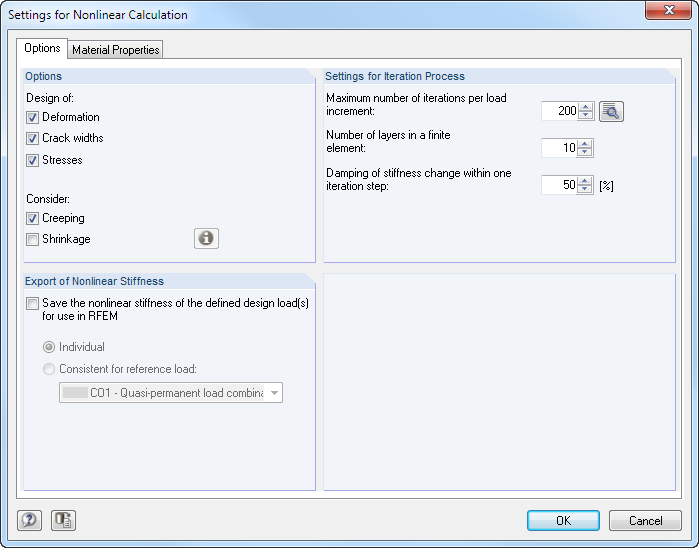

Нелинейный расчет деформаций выполняется с помощью итерационного процесса, при котором учитывается жесткость в зоне с трещинами и зоне без трещин. При нелинейном моделировании железобетона, необходимо определить характеристики материалов, которые различаются в зависимости от толщины поверхности. Поэтому для определения высоты сечения, разделяет конечный элемент на определенное количество стальных и бетонных слоев.

Средняя прочность стали, используемая в расчете, основана на 'Технических условиях вероятностного моделирования', опубликованных техническим комитетом JCSS. Пользователь решает, будет ли прочность стали применяться до предела прочности на растяжение (возрастающая ветвь в пластической области). В отношении характеристик материала, можно контролировать диаграмму деформации-напряжения для прочности на сжатие и растяжение. При определении прочности бетона на сжатие, вы можете выбрать параболическую или параболическо-прямоугольную диаграмму деформации-напряжения. На растянутой стороне бетона возможно деактивировать прочность на растяжение или применить линейно-упругую диаграмму, диаграмму по условиям моделирования CEB-FIB 90:1993 или задать, чтобы остаточное напряжение при растяжении бетона учитывало усиление от растяжения между трещинами.

Кроме того, вы можете указать, какие значения результатов должны отображаться после завершения нелинейного расчета предельного состояния по пригодности к эксплуатации:

• Деформации (общие, местные, основанные на недеформированной/деформированной системе)
• Ширина раскрытия трещин, глубина трещины и расстояние между трещинами для верхней и нижней сторон, в главных направлениях I и II соответственно
• Напряжения бетона (напряжение и деформация в главном направлении I и II) и арматуры (деформация, площадь, профиль, защитный слой и направление в каждом направлении армирования)

RF-CONCRETE Members:

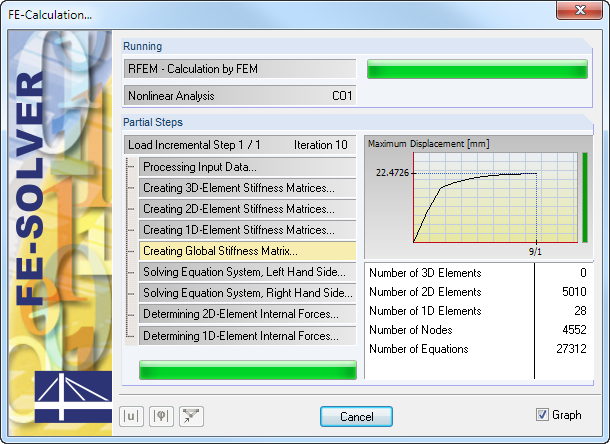

Нелинейный расчет деформаций каркасов выполняется в процессе итерации, при котором учитывается жесткость в зонах с трещинами и без трещин. Характеристики материала для бетона и арматурной стали, применяемые при нелинейном расчете, могут быть выбраны в зависимости от предельного состояния. Доля прочности бетона на растяжение между трещинами (растяжение-жесткость) может быть учтена либо посредством модифицированной диаграммы напряжения-деформации арматурной стали, либо путем учета остаточной прочности бетона на растяжение.
