Módulo adicional para RFEM 5
RF-CONCRETE NL

• Cálculo iterativo no lineal de deformaciones para estructuras de vigas y placas hechas de hormigón armado mediante la determinación de la rigidez del elemento respectivo sometido a las cargas definidas
• Análisis de deformación de superficies de hormigón armado fisuradas (estado II)
• Análisis general de estabilidad no lineal de barras comprimidas de hormigón armado; por ejemplo, según EN 1992-1-1, 5.8.6
• Rigidez a tracción del hormigón aplicado entre fisuras
• Numerosos Anejos Nacionales disponibles para el cálculo según el Eurocódigo 2 (EN 1992-1-1: 2004 + A1: 2014, ver EC2 para RFEM)
• Consideración opcional de las influencias a largo plazo, como la fluencia o la retracción
• Cálculo no lineal de tensiones en armaduras de acero y hormigón
• Cálculo no lineal de anchos de fisura
• Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos

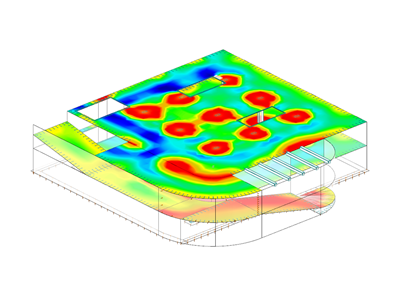

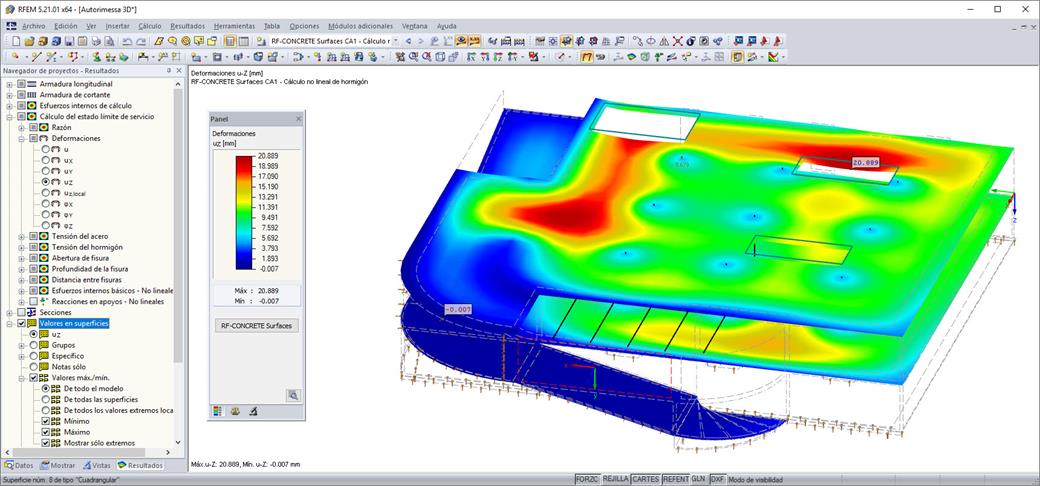

• Representación gráfica de resultados integrada en RFEM; por ejemplo, deformación o flecha de una losa plana de hormigón armado
• Salida de resultados numéricos claramente ordenados mostrados en tablas con la opción de representar los resultados gráficamente en el modelo
• Integración completa de los resultados en el informe de RFEM

RF-CONCRETE Surfaces:

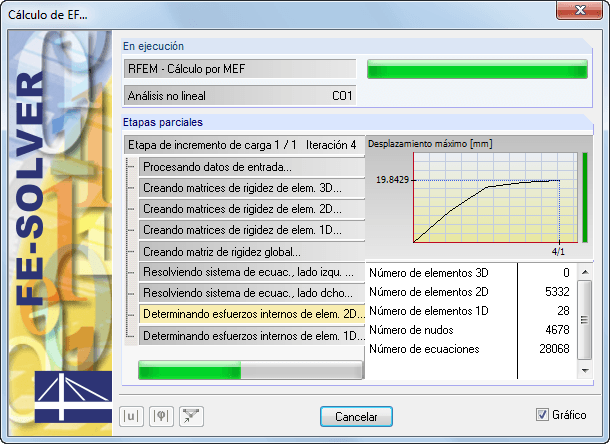

El análisis no lineal de deformaciones se realiza mediante un proceso iterativo por el cual se consideran las rigideces en las secciones fisuradas y no fisuradas. Con respecto al modelado de hormigón armado no lineal, se tienen que definir las propiedades de material que varían a lo largo del espesor de la superficie. Por tanto, para determinar el canto de la sección, se divide el elemento finito en cierto número de capas de acero y hormigón.

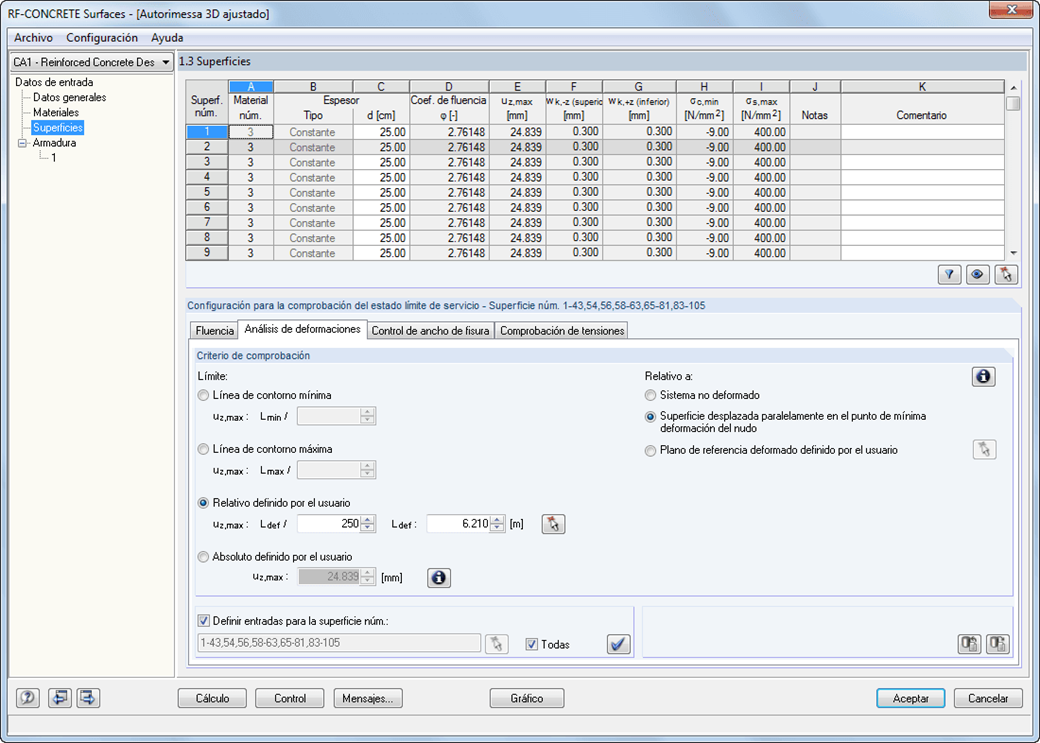

Las resistencias medias del acero utilizadas en el cálculo se basan en el 'Código del modelo probabilístico' publicado por el comité técnico JCSS. Depende del usuario si la resistencia del acero se aplica hasta la resistencia última a tracción (rama creciente en el área plástica). Con respecto a las propiedades del material del hormigón, se puede controlar el diagrama tensión-deformación en la resistencia de compresión y de tracción. Al determinar la resistencia de compresión del hormigón, se puede seleccionar entre un diagrama de tensión-deformación parabólico y parabólico rectangular. En el lado de tracción del hormigón, se puede desactivar la resistencia a tracción, así como aplicar un diagrama lineal-elástico, diagrama según el modelo CEB-FIB código 90:1993, y una resistencia a tracción residual para considerar el refuerzo de tracción entre fisuras.

Además, se puede seleccionar los valores de resultados que se quieran recibir cuando se haya completado el análisis no lineal en el estado límite de servicio:

• Deformaciones (global, local en relación al sistema no deformado/ deformado)
• Anchos de fisura, profundidades y separaciones de los lados superior e inferior en las direcciones principales I y II
• Tensiones del hormigón (tensión y deformación en la dirección principal I y II) y de armadura (deformación, área, sección, recubrimiento y dirección en cada dirección de armadura)

RF-CONCRETE Members:

El análisis no lineal de deformaciones se realiza mediante un proceso iterativo por el cual se consideran las rigideces en las secciones fisuradas y no fisuradas. Las propiedades de material para el hormigón y acero de armar utilizados en el cálculo no lineal se pueden seleccionar dependiendo del estado límite. La contribución de la resistencia a tracción del hormigón entre las fisuras (rigidez a tracción) se puede aplicar por medio de un diagrama de tensión-deformación modificado de la armadura pasiva o aplicando una resistencia a tracción residual del hormigón.
