Jak mohu spočítat spřaženou dřevobetonovou desku s křížem lepeným dřevem?
Odpověď:

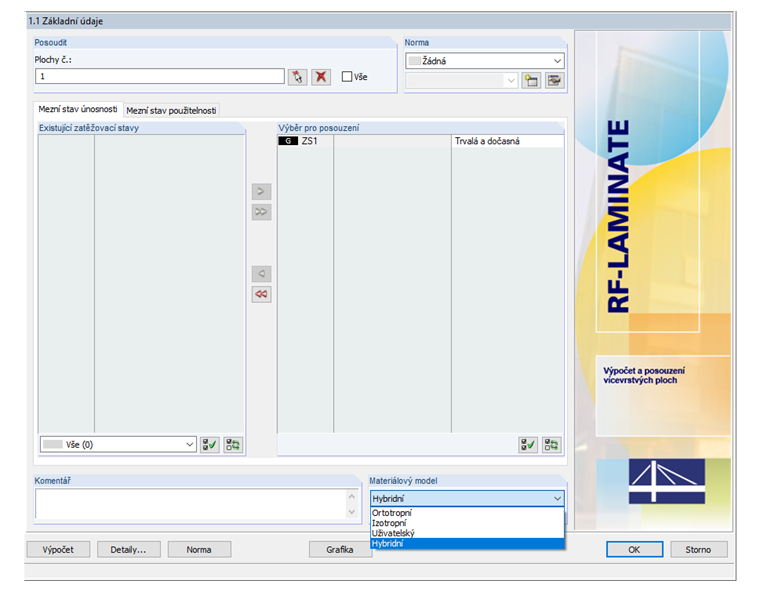

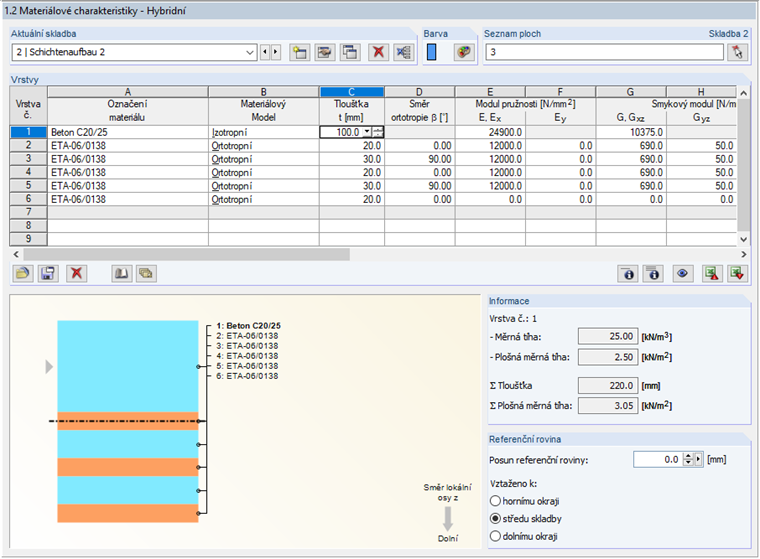

V přídavném modulu RF-LAMINATE je možné definovat dva plošné dílce pomocí materiálového modelu "Hybridní" (Obrázek 01).V tomto případě by také bylo možné zadat desku z křížem lepeného dřeva automaticky podle údajů výrobce (viz Obrázek 02).
Nevýhodou zadání dat v přídavném modulu RF-LAMINATE je ovšem požadavek na neposuvné spojení. To není případ spřažené dřevobetonové konstrukce. Výpočet tak představuje pouze aproximaci.

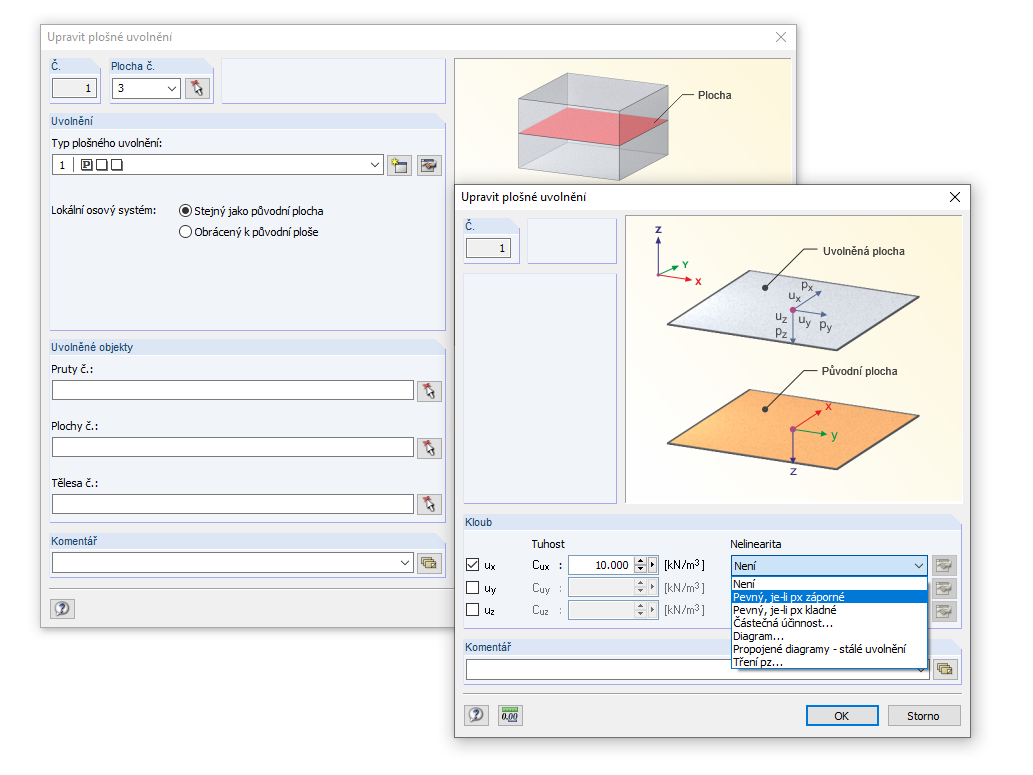

Další možností je spojit dvě plochy pomocí plošného uvolnění nebo kontaktního tělesa. Výhodou zde je, že můžeme definovat téměř libovolný přenos smyku (Obrázek 03). V připojeném souboru modelu RFEM je toto definováno v prostředním druhém modelu.

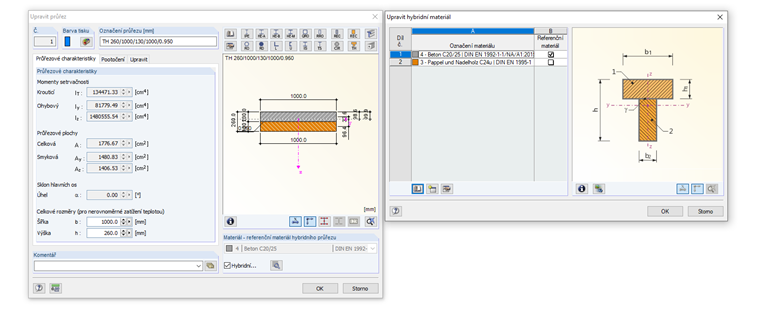

Třetí možností by bylo definovat hybridní prut tak, jak je definován ve třetím modelu připojeného souboru. V tomto případě však nebude dvouosý přenos zatížení na konstrukci zohledněný. Ovšem výhodou této metody je automatizované posouzení. Tato FAQ to vysvětluje.
