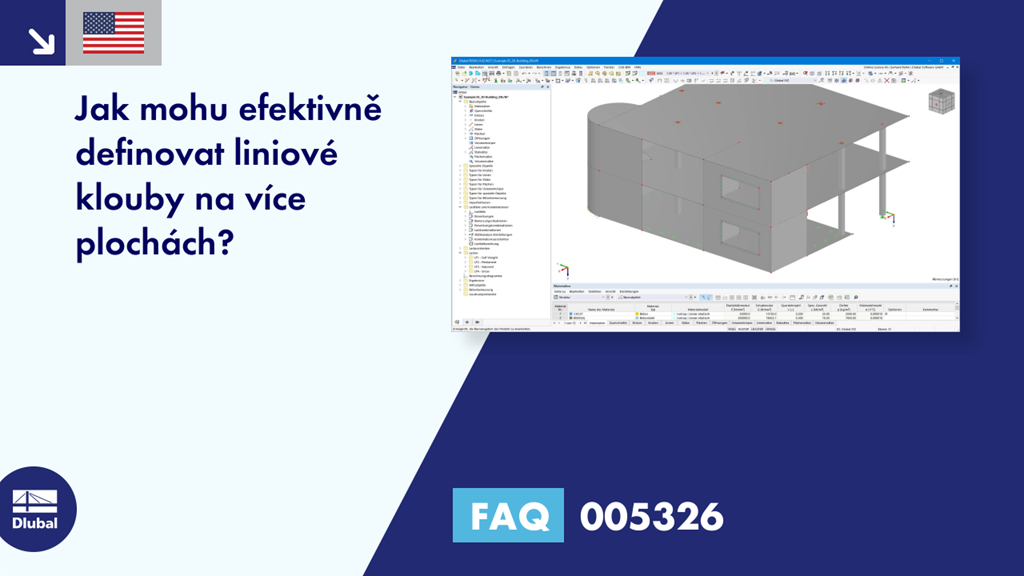

FAQ 005326 | Jak mohu efektivně definovat liniové klouby na více plochách?

Dotaz:
Jak mohu efektivně definovat liniové klouby na více plochách?

Odpověď:
Pokud mají být liniové klouby zadány současně na několika hraničních liniích ploch, doporučuje se následující postup:

  1. V navigátoru Data v sekci 'Typy pro linie' nebo v nabídce 'Vložit → Typy pro linie → Liniové klouby → Dialog' vytvořte nový liniový kloub
  2. Zadejte příslušné stupně volnosti
  3. Pomocí 'funkce výběru' vyberte požadovanou oblast a následně požadované linie
  4. Nepotvrzujte ještě funkci tlačítkem 'OK', ale vyberte další plochy a linie tlačítkem se znaménkem '+'
  5. Funkci potvrďte tlačítkem 'OK' až po přiřazení všech liniových kloubů


;
