Budynek, który znajduje się na 9. piętrze działki PE2, ma szacowaną całkowitą powierzchnię użytkową 3900 m², jako budynek dwustronny i ekologiczny.
Specyfikacje projektowe określają zasady zrównoważonego rozwoju i zredukowanego śladu węglowego, ze szczególnym uwzględnieniem zastosowanych materiałów i metod konstrukcyjnych.
Podobnie jak większość obiektów w Wiosce sportowców, PE2 jest uwzględniony w obu fazach użytkowania.
W fazie „ Impresja ”, podczas której w igrzyskach olimpijskich w 2024 r. weźmie udział 266 z 2700 sportowców i działaczy, którzy wezmą udział w zawodach sportowych związanych z igrzyskami olimpijskimi w 2024 r., Narodowy Komitet Olimpijski będzie oferował dodatkowe powierzchnie na parterze.
W ramach tego etapu, który rozpocznie się w 2025 r., zostanie przekształcony budynek PE2 w dom studencki ze 136 pokojami. Parter zostanie przekształcony w obszerne powierzchnie wspólne i lokale usługowe.
Dane techniczne

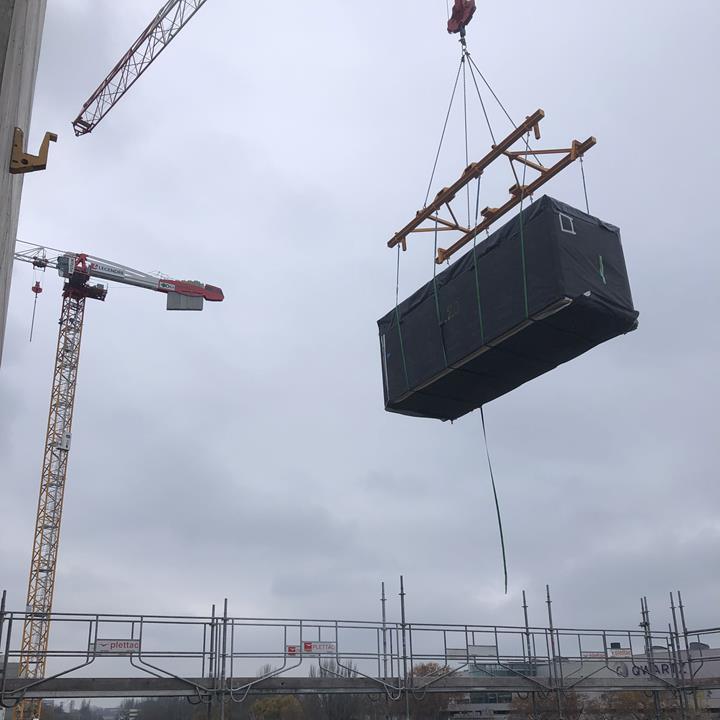

Budynek PE2 składa się ze 128 drewnianych modułów 3D, które zostały w całości prefabrykowane i przetransportowane na miejsce budowy transportem rzecznym z zakładu produkcyjnego w Haulchin we Francji.
Dzięki transportowi rzecznemu udało się zaoszczędzić 2 000 transportów ciężarowych i wyemitować około 2 000 ton CO². Zalety produkcji poza miejscem budowy są związane ze zmniejszeniem placu budowy i oporów, wpływ na środowisko zostaje zminimalizowany, a czas budowy zostaje znacznie skrócony. W przypadku PE2 oznacza to oszczędność czasu wynoszącą 5 miesięcy.

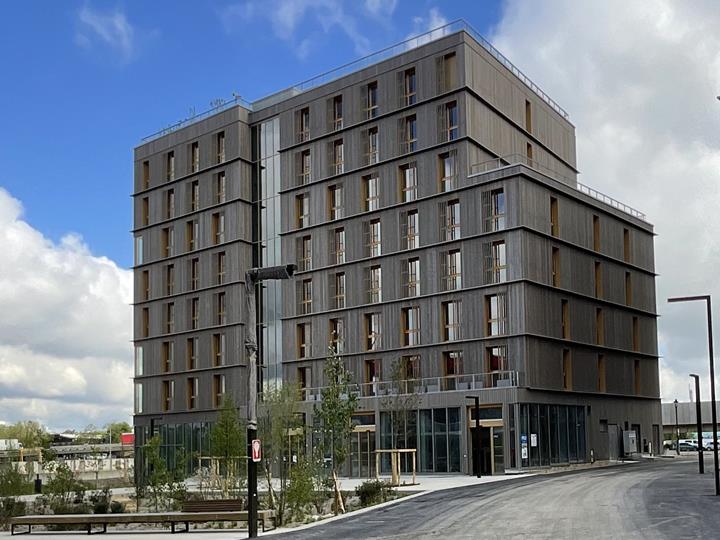

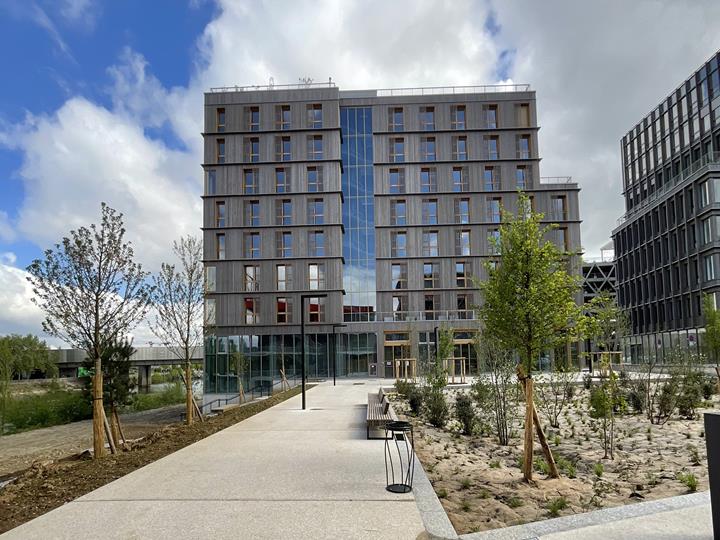

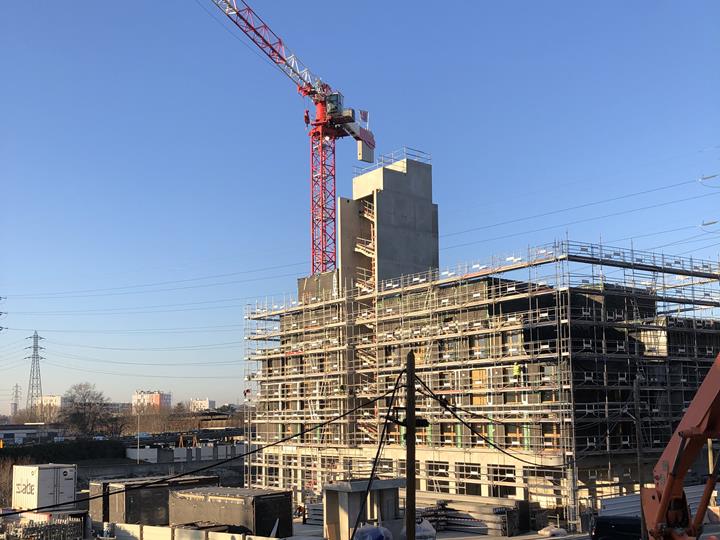

Dziewięciokondygnacyjny budynek mieszkalny (R + 8) składa się z betonowego parteru, ośmiu górnych kondygnacji składających się z prefabrykowanych drewnianych modułów oraz betonowego rdzenia składającego się z klatek schodowych i windy.

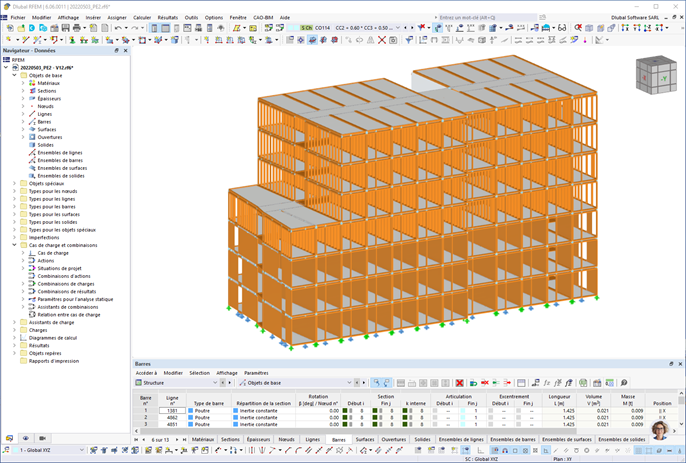

Wymiarowanie przeprowadzono w całości w BIM z modelem 3D w RFEM.

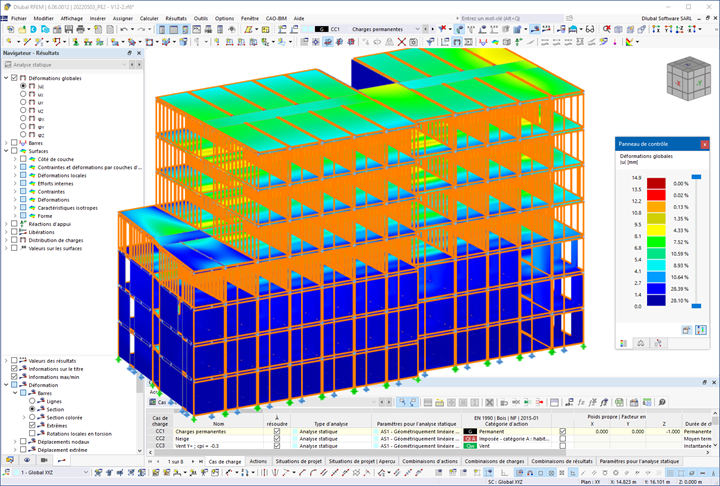

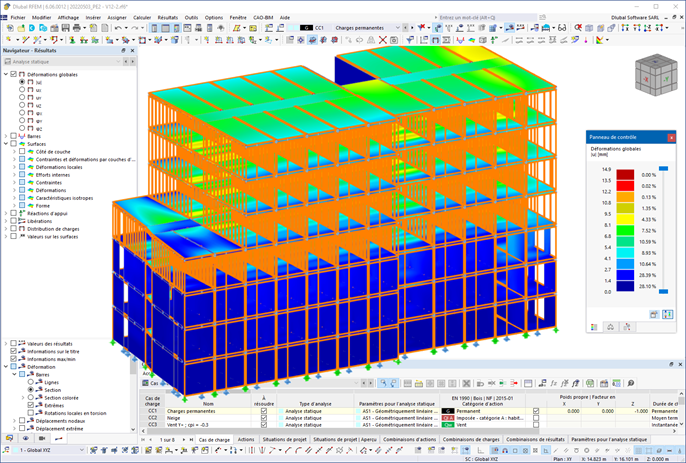

Oprogramowanie zostało wykorzystane do zredukowania obciążeń i przeanalizowania ogólnego zachowania się konstrukcji zespolonej drewniano-betonowej, a także każdego modułu prefabrykowanego z osobna. Szczególną uwagę zwrócono na połączenia między modułami prefabrykowanymi a elementami betonowymi.
Obliczenia przeprowadzono w modułach dodatkowych dla programu RFEM.
Dzięki starannemu doborowi materiałów i zoptymalizowaniu prefabrykacji, firma Dlubal Software oraz specjalistyczna wiedza inżynierów zajmujących się drewnem pozwoliły na staranny dobór materiałów. Projekt ten stanowi modelowe rozwiązanie na Igrzyska Olimpijskie w 2024 roku i później, zgodnie z celami miast Paris i Solideo w zakresie neutralności węglowej i odporności na zmiany klimatu.
| Miejsce | Saint-Denis Francja |
| inwestor | Groupement Pichet/Legendre Immobilier |
| Konstrukcje BET | Gustave Timber Engineer |
| Architektura | Elementy zespołuErrick Giudice Architecture |
| Modułowa firma 3D | E-Loft/EuroPerformance |
| Entreprise GO Béton | Legendarna konstrukcja |
