O edifício do nono piso do terreno do PE2 foi dimensionado para ser reversível, multiusos e ecológico com uma área útil total estimada em 3900 m².
As especificações de dimensionamento estipulam os princípios da sustentabilidade e da redução da emissões de CO2, com especial consideração dos materiais e dos métodos de construção utilizados.
Como a maioria das propriedades na Aldeia dos Atletas, a PE2 está incluída nas duas fases de funcionamento.
A fase de construção " Impressão ", que durante o período dos Jogos Olímpicos de 2024 irá acolher 266 dos 2700 atletas e responsáveis que participarão nas competição desportivas dos Jogos Olímpicos de 2024, irá oferecer espaços adicionais no rés do chão para as atividades do Comité Olímpico Nacional.
A fase " património ", iniciada em 2025, converterá o edifício PE2 numa residência universitária com um total de 136 quartos. O rés do chão será transformado em espaços comuns e comerciais.
Detalhes técnicos

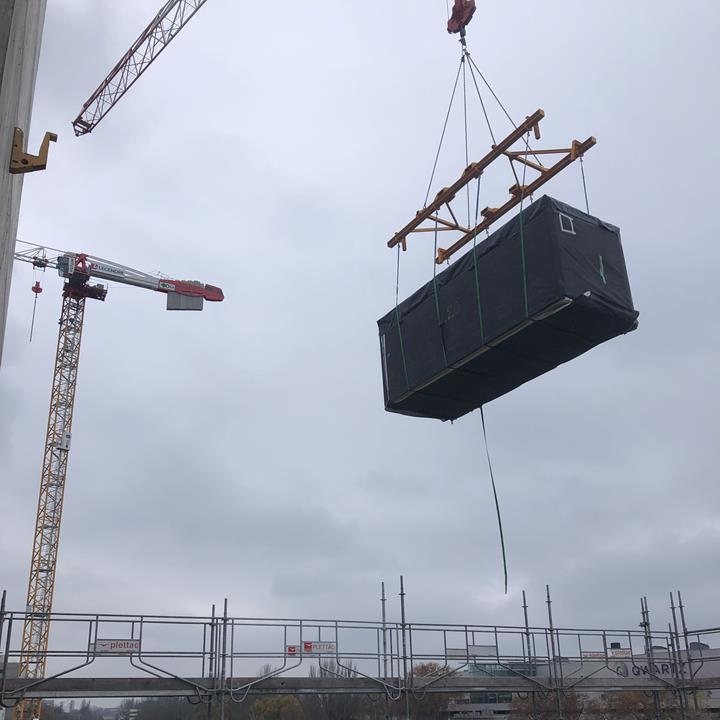

O edifício PE2 é constituído por 128 módulos construtivos 3D em madeira, que foram totalmente pré-fabricados e transportados até ao local de construção por transporte fluvial desde a fábrica em Haulchin, França.
O transporte fluvial permitiu poupar 2000 cargas de transporte por camião e gerar cerca de 2000 toneladas de CO². As vantagens da produção fora do local de construção estão relacionadas com a redução do tempo de duração do local de construção, o impacto ambiental é minimizado e o tempo de construção é significativamente melhorado. Para a PE2, isto significa uma poupança de tempo de construção de 5 meses.

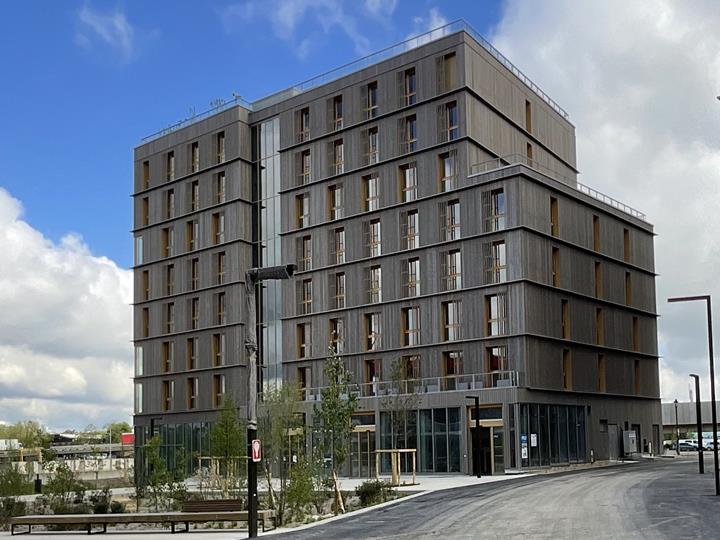

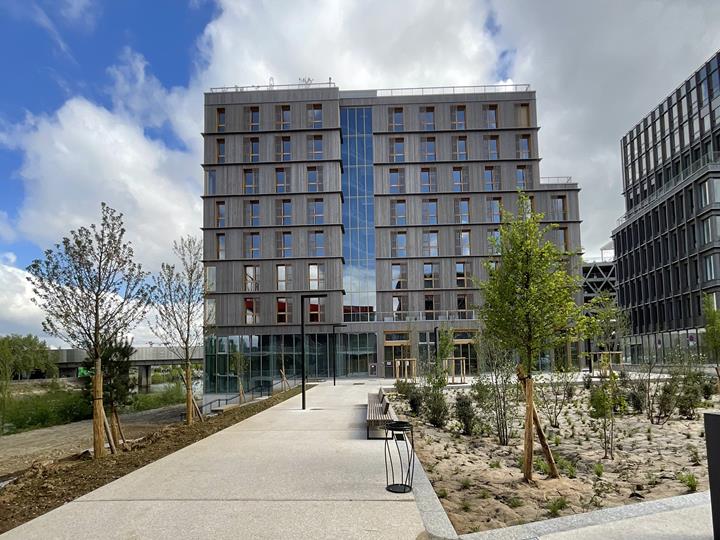

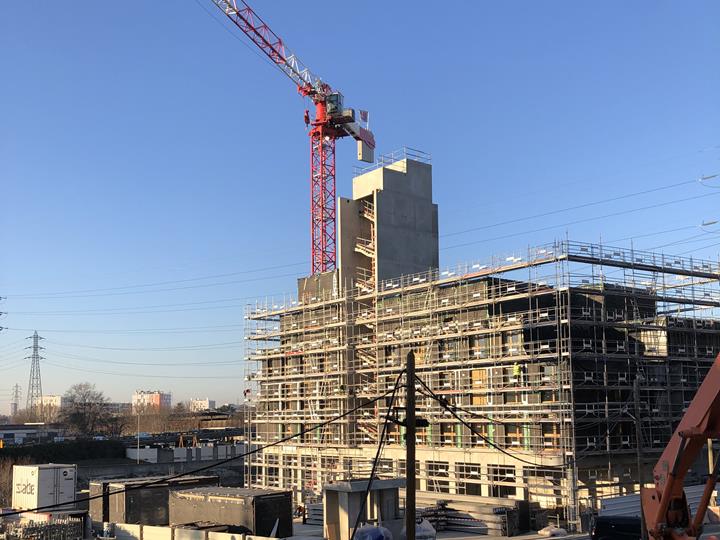

O edifício residencial de nove andares (R+8) é constituído por um rés do chão em betão, oito pisos superiores em módulos de madeira pré-fabricados e um núcleo em betão constituído pelas escadarias e pelo elevador.

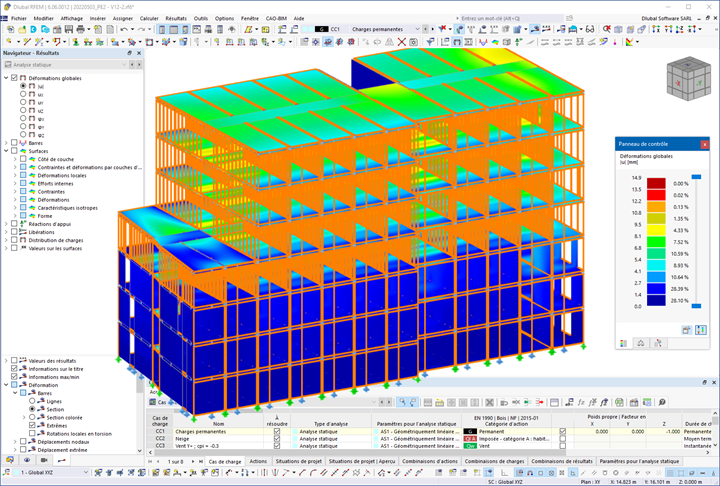

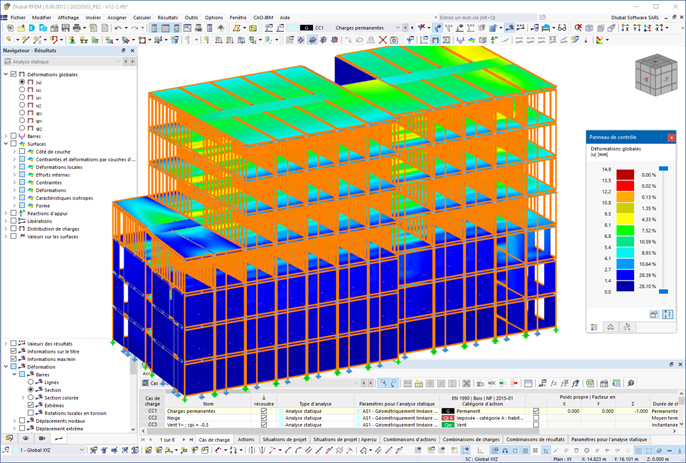

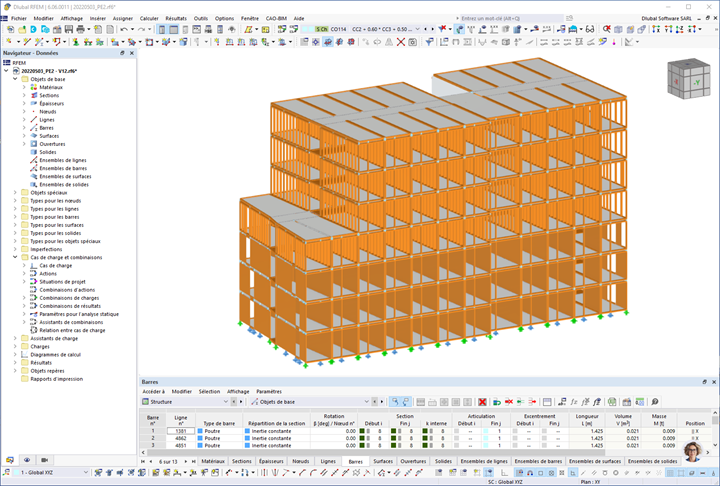

O dimensionamento foi totalmente realizado em BIM, com um modelo 3D no RFEM.
O software foi utilizado para reduzir as cargas e analisar o comportamento global da estrutura mista de madeira e betão, bem como o de cada módulo pré-fabricado separadamente. Foi dada particular atenção às ligações entre os módulos pré-fabricados e os elementos em betão.
O dimensionamento foi efetuado nos módulos adicionais do RFEM.
A Dlubal Software e a experiência dos engenheiros de madeira asseguraram uma seleção cuidadosa dos materiais e uma pré-fabricação otimizada. Este projeto representa uma solução exemplar para os Jogos de 2024 e mais além, em linha com os objetivos de neutralidade de carbono e de resistência climática das cidades de Paris e Solideo.
| Local | Saint-Denis França |
| Cliente | Grupamento Picht/Legendre Immobilier |
| BET Structures | Gustave Engenheiros de Madeira |
| Arquitetura | Elementos para a equipaErrick Giudice Architecture |
| Empresa modular 3D | E-Loft/EuroPerformance |
| Entreprise GO Béton | Edifício Legendre |
