В рамках Олимпийских игр 2024 года был разработан необычный проект строительства речного экологического района на острове ILE-Сен-Дени (93).
Удовлетворенный заказчик Dlubal Software, Густав Ингегнере гражданский отвечал за весь расчет конструкций, от первоначальной идеи до окончательного расчета.
Презентация проекта

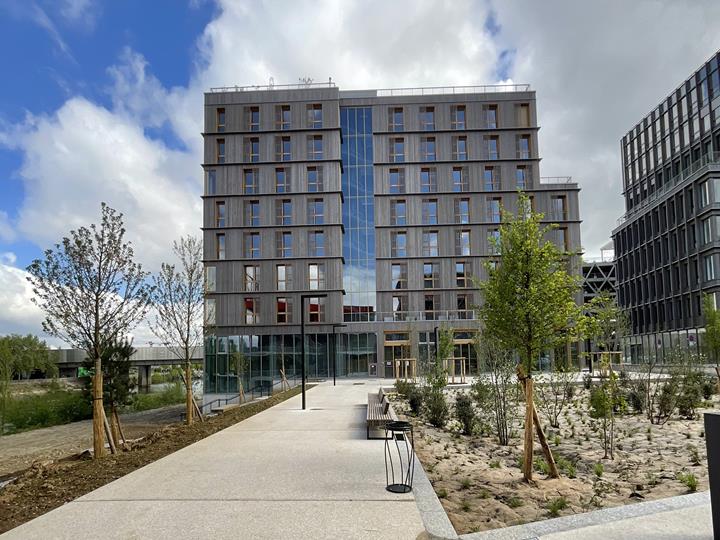

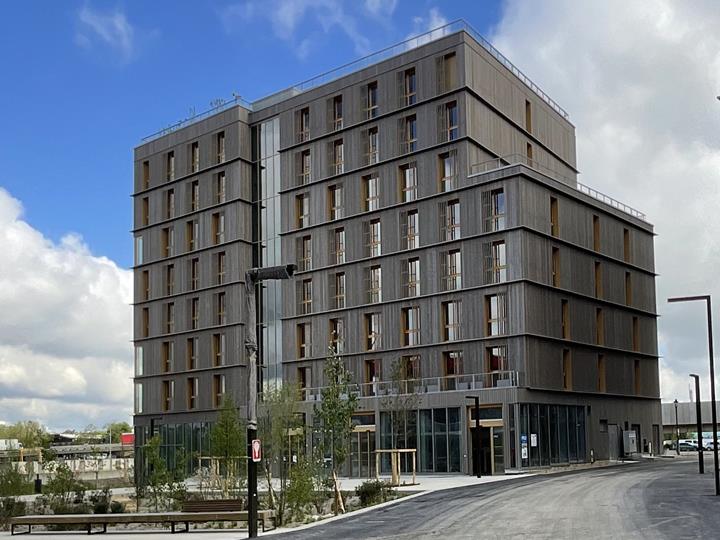

9-этажное здание на участке PE2 запроектировано как обратимое, многофункциональное и экологически чистое, а его общая полезная площадь составляет 3 900 м².
В проектных спецификациях прописываются принципы устойчивости и сокращения выбросов углекислого газа, с особым вниманием к используемым материалам и методам строительства.
Как и большинство зданий Спортивной деревни, PE2 включен в оба эксплуатационных этапа.
Этап « Впечатление », который в период Олимпийских игр 2024 года примет 266 из 2700 легкоатлетов и представителей руководства Олимпийских игр 2024 года, предоставит дополнительные помещения первого этажа для деятельности Национального Олимпийского комитета.
На этапе « Наследие », который начнется в 2025 году, здание PE2 будет преобразовано в студенческую резиденцию с 136 номерами. Первый этаж будет преобразован в обширные общие помещения и коммерческие помещения.
Технические подробности

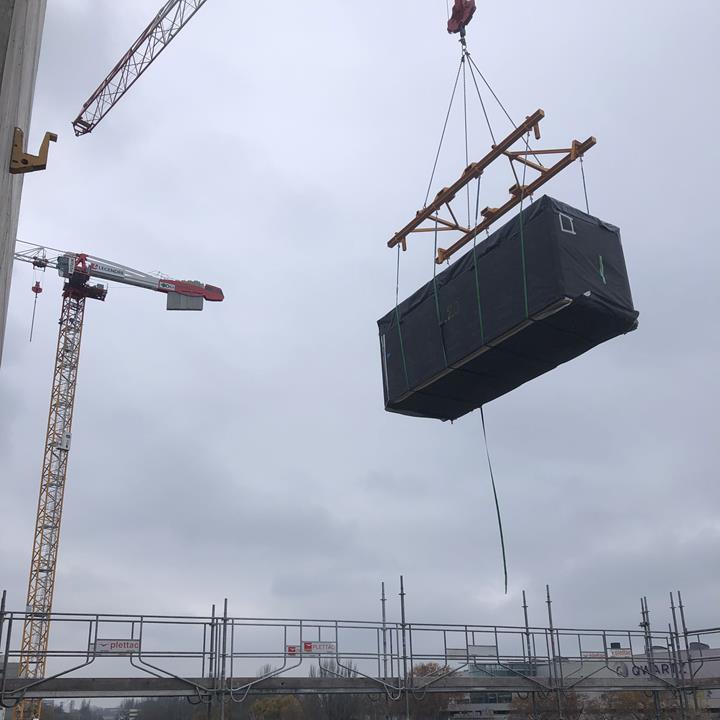

Здание PE2 состоит из 128 трехмерных строительных модулей из древесины, которые были полностью собраны и доставлены на строительную площадку речным транспортом с строительной площадки в Ольшене (Франция).
Речной транспорт сэкономил 2000 транспортных нагрузок на грузовики и производит около 2000 тонн CO². Преимущество стороннего производства заключается в уменьшении площади строительной площадки, минимизации воздействия на окружающую среду и значительном сокращении времени строительства. Для PE2 это означает экономию 5 месяцев строительства.

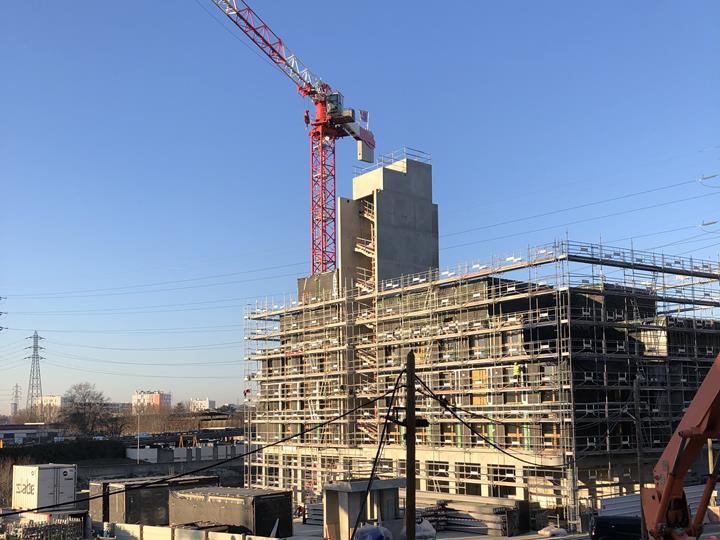

Девятиэтажное жилое здание (R + 8) состоит из железобетонного цокольного этажа, восьми верхних этажей, состоящих из сборных деревянных модулей, и железобетонного ядра, состоящего из лестничных клеток и лифта.

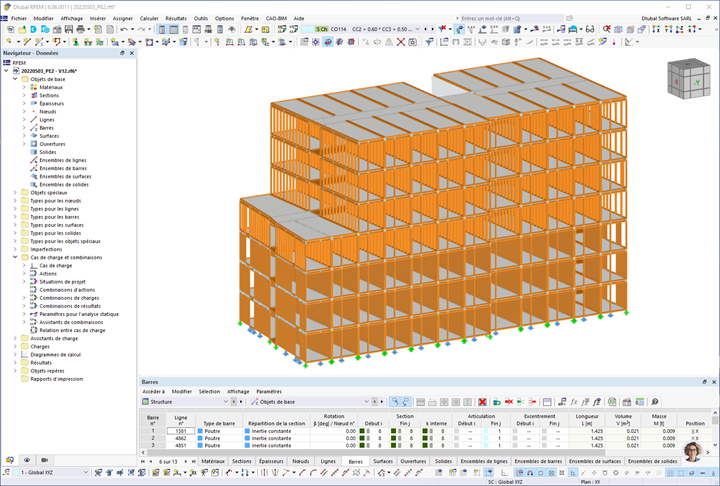

Проект был полностью выполнен в BIM с 3D моделью в RFEM.

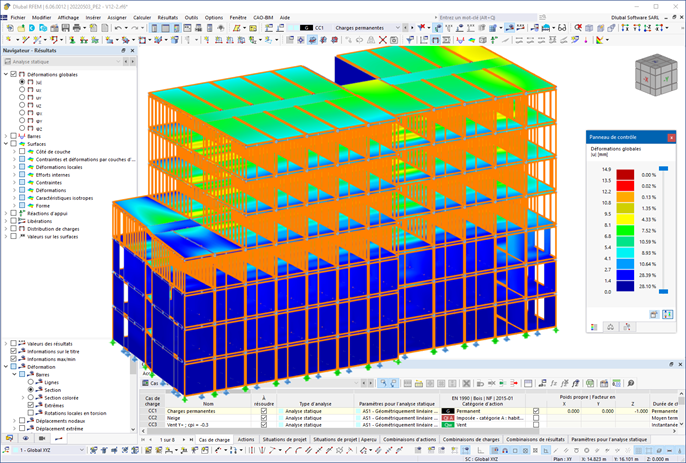

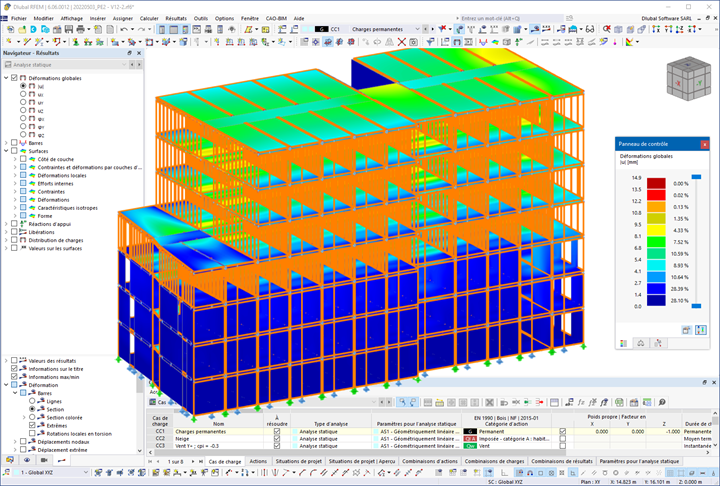

Программное обеспечение использовалось для снижения нагрузок и анализа общего поведения составной деревянно-бетонной конструкции, а также каждого сборного модуля в отдельности. Особое внимание уделялось соединениям между сборными модулями и железобетонными элементами.
Расчет был выполнен в дополнительных модулях программы RFEM.
Dlubal Software и опыт инженеров-строителей позволили тщательно выбрать материалы и оптимизировать сборные конструкции. Этот проект представляет собой образцовое решение для Олимпийских игр 2024 года и далее, в соответствии с задачами города Парижа и Солидео по углеродной нейтральности и устойчивости к изменениям климата.
Заказчик |
Groupement Pichet/Loading... |
BET Structures |
Инженер-проектировщик деревянных конструкций
|
Архитектурный проект |
Коллектив ЭлементыErrick Giudice Architecture
|
Компания по модульному проектированию 3D |
E-Loft/EuroPerformance |
Enterprise GO Béton |
Лежендрская конструкция |
