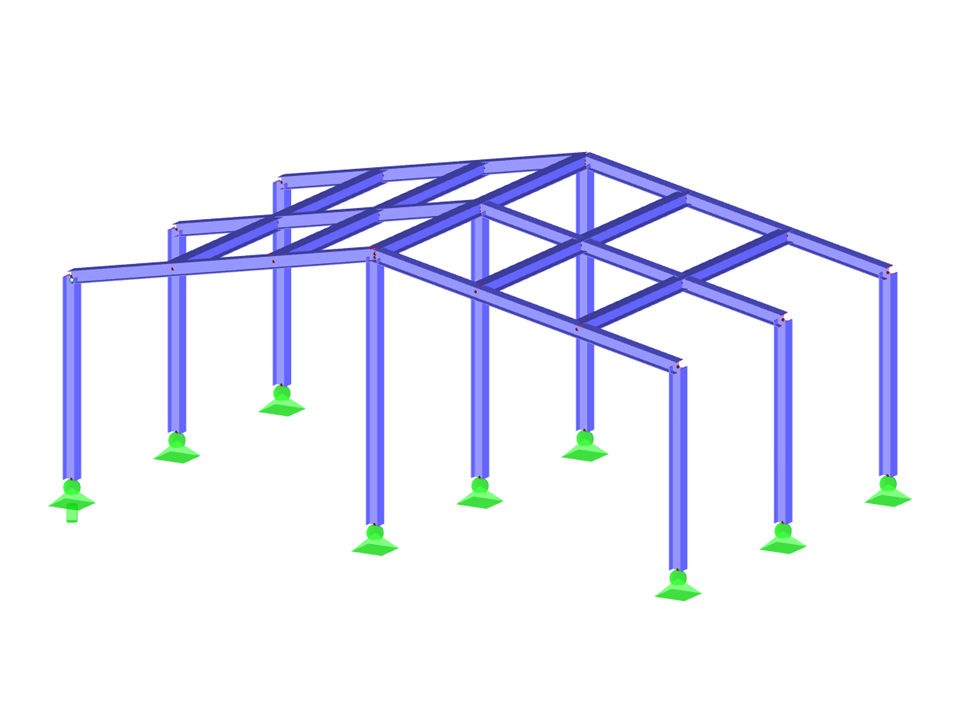

Tento model ocelové haly demonstruje, jak lze zjistit a analyzovat chyby modelování. Zdůrazňuje problémy nestabilních systémů a poskytuje vhled do řešení chybových hlášení a nestabilit. Model pomáhá inženýrům efektivně identifikovat a opravovat kritické zdroje chyb v jejich modelech.
Stabilitní analýza ocelové haly
| Počet uzlů | 33 |
| Počet linií | 32 |
| Počet prutů | 32 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 3,820 t |
| Rozměry (metrické) | 10,500 x 6,500 x 4,250 m |
| Rozměry (imperiální) | 34.45 x 21.33 x 13.94 feet |
| Verze programu | 5.23.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
