С помощью данной модели было показано, как локализовать и проанализировать ошибки моделирования в конструктивной системе.

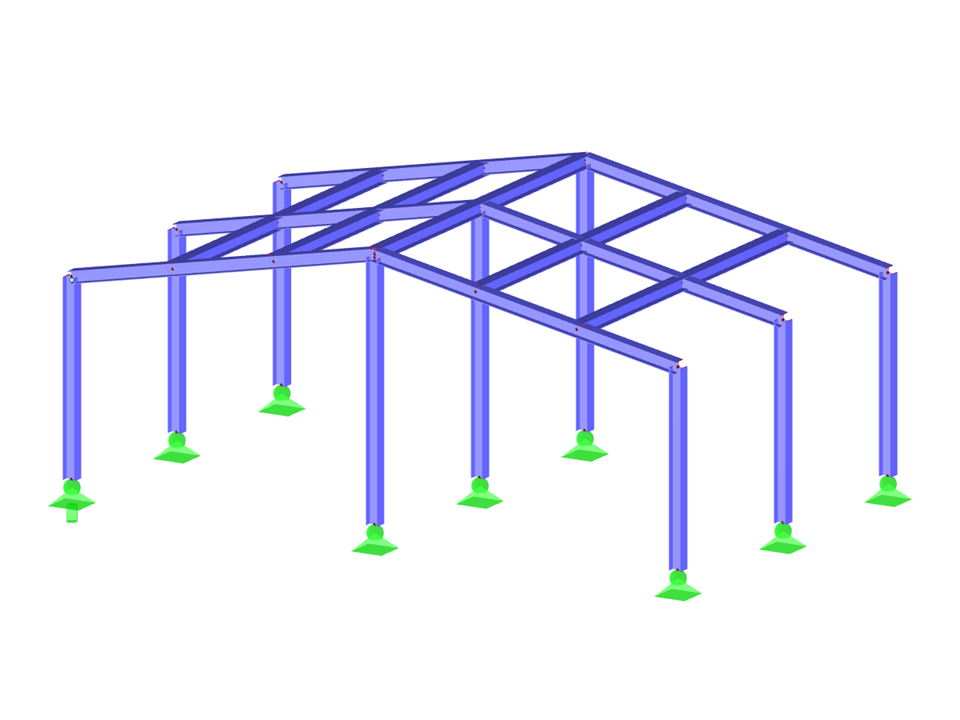

Стальное здание
Количество узлов | 33 |
Количество линий | 32 |
Количество стержней | 32 |
Количество загружений | 1 |
Общий вес | 3,820 t |
Размеры (метрические) | 10,500 x 6,500 x 4,250 m |
Размеры (имперские) | 34.45 x 21.33 x 13.94 feet |
Версия программы | 5.23.02 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
