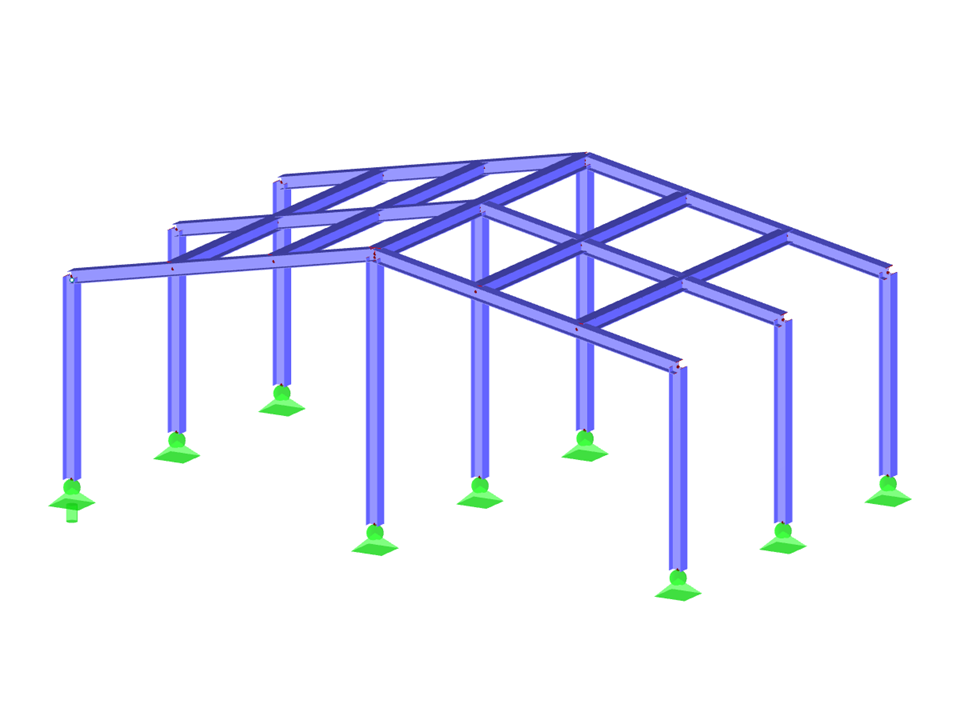

钢结构厂房
节点数目: | 33 |
线的数目 | 32 |
杆件数目: | 32 |
荷载工况数目 | 1 |
总重量 | 3,820 t |
翘曲区域尺寸 | 10.500 x 6.500 x 4.250 m |
软件版本 | 5.23.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
