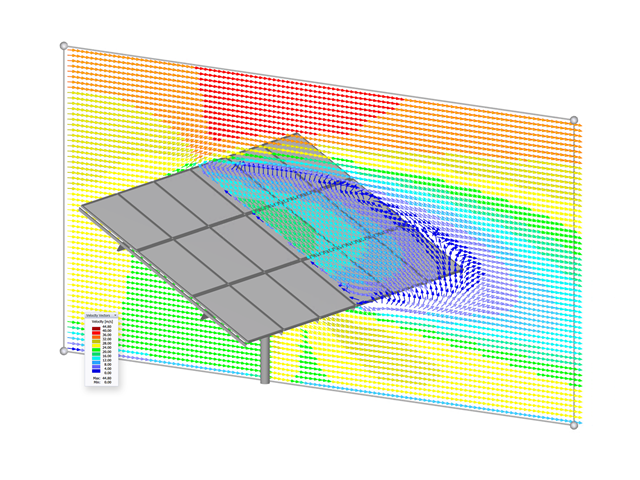

该模型解释了RWIND Simulation (CFD风荷载模拟)和RFEM之间的关系。
子模型
模型用于

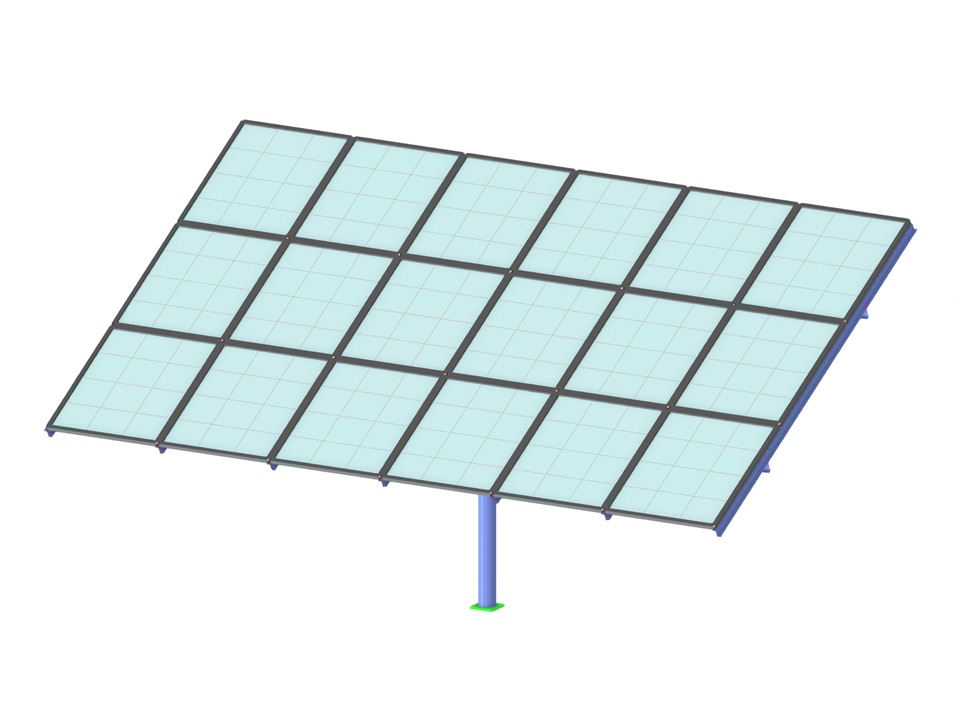

PV Tracker系统上的风荷载
节点数目: | 287 |
线的数目 | 383 |
杆件数目: | 338 |
面的数目: | 18 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 2,300 t |
翘曲区域尺寸 | 10,200 x 5,390 x 5,246 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
