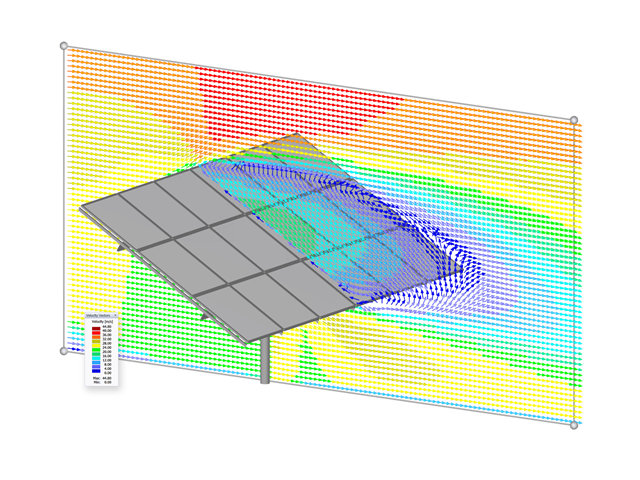

Model vysvětluje vztah mezi programem RWIND Simulation (CFD Wind Simulation) a programem RFEM.
Dílčí modely
Model použitý v

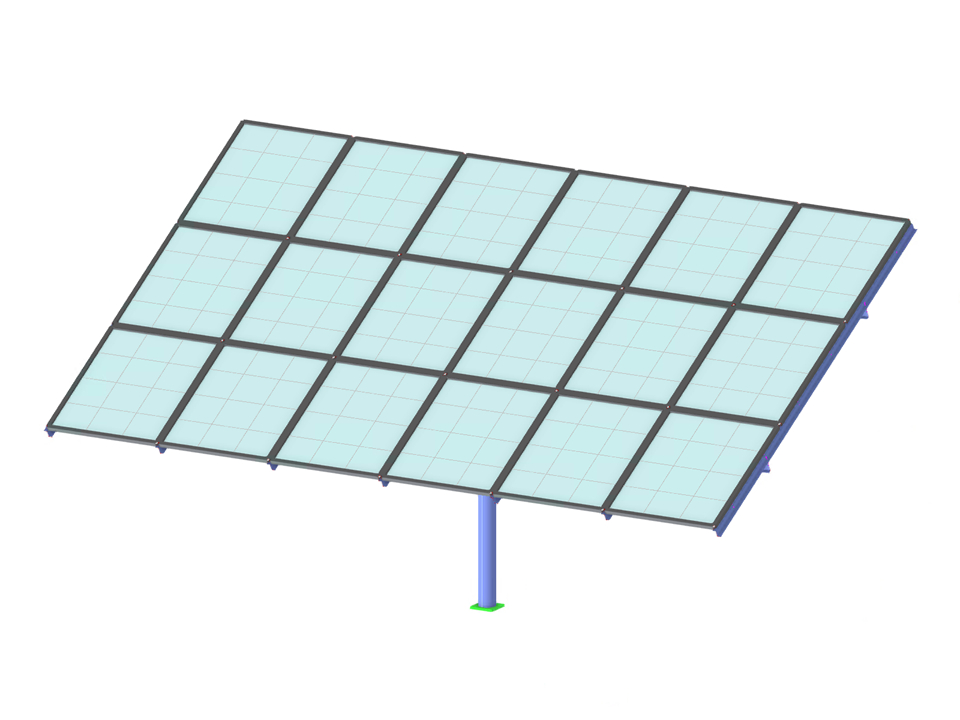

Zatížení větrem na FV systém
Počet uzlů | 287 |
Počet linií | 383 |
Počet prutů | 338 |
Počet ploch | 18 |
Počet těles | 0 |
Počet zatěžovacích stavů | 2 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 2,300 t |
Rozměry (metrické) | 10,200 x 5,390 x 5,246 m |
Rozměry (imperiální) | 33.46 x 17.68 x 17.21 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
