Модель объясняет связь между программой RWIND Simulation (CFD моделирование ветра) и RFEM.
- Моделирование воздействий ветра с помощью программы RWIND Simulation и передача сил ветра в программу RFEM или RSTAB
- Вебинар Dlubal: RWIND Simulation - моделирование воздействий ветра и создание ветровых нагрузок
- КБ 001668 | Моделирование ветровых воздействий в программе RWIND Simulation и передача сил ветра в программу RFEM или RSTAB

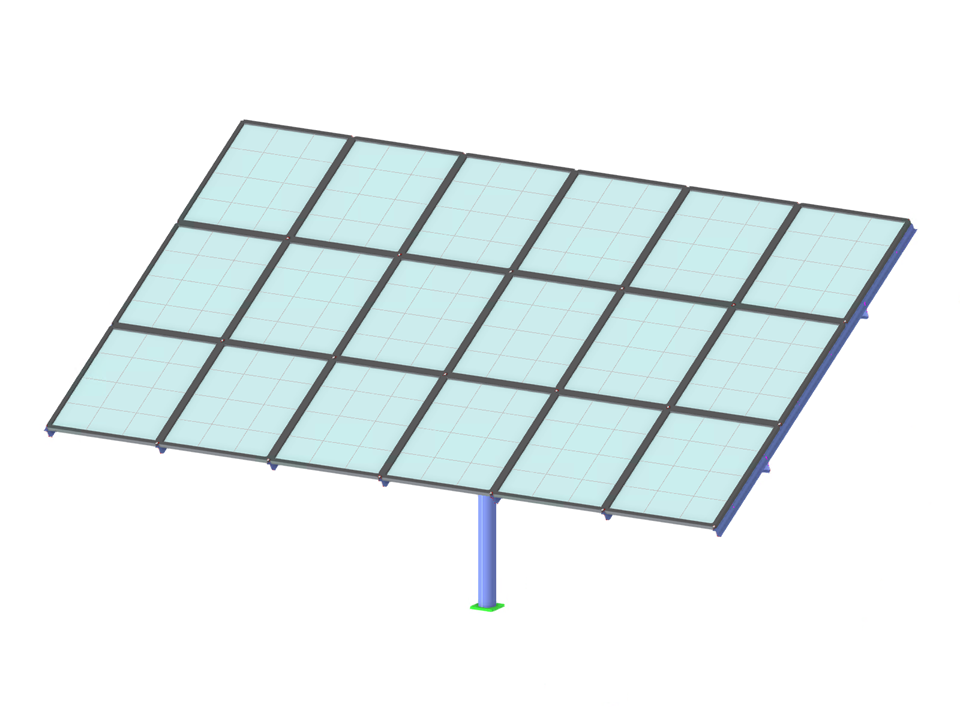

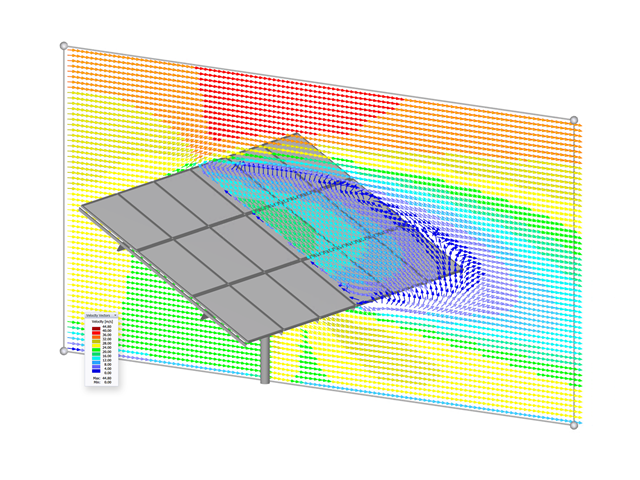

Воздействие ветра на систему PV Tracker
Количество узлов | 287 |
Количество линий | 383 |
Количество стержней | 338 |
Количество поверхностей | 18 |
Количество тел | 0 |
Количество загружений | 2 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 2,300 t |
Размеры (метрические) | 10,200 x 5,390 x 5,246 m |
Размеры (имперские) | 33.46 x 17.68 x 17.21 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
