Le modèle explique la relation entre RWIND Simulation (simulation CFD du vent) et RFEM.
- Simulation de l'écoulement du vent avec RWIND Simulation et transfert des forces de vent vers RFEM ou RSTAB
- Webinaire Dlubal : RWIND Simulation - Simulation des flux d'air et génération des charges de vent
- KB 001668 | Simulation de l'écoulement du vent avec RWIND Simulation et transfert de la force du vent vers RFEM ou RSTAB

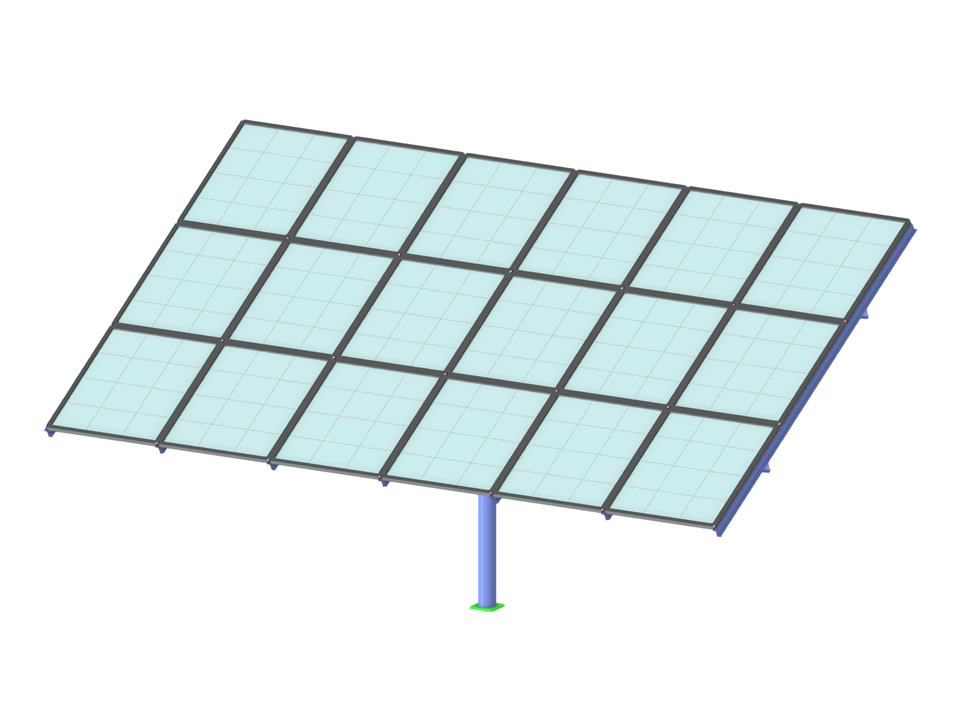

Action du vent sur le système PV Tracker
Nombre de nœuds | 287 |
Nombre de lignes | 383 |
Nombre de barres | 338 |
Nombre de surfaces | 18 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,300 t |
Dimensions (métrique) | 10,200 x 5,390 x 5,246 m |
Dimensions (impériales) | 33.46 x 17.68 x 17.21 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
