RWIND Simulation 是一款独立程序,用于对建筑物或其他物体周围的风进行CFD 模拟,并生成风荷载,即作用在这些物体上的力。 可以将风吸力和压力作为荷载输入到结构分析软件 RFEM 或 RSTAB 中。

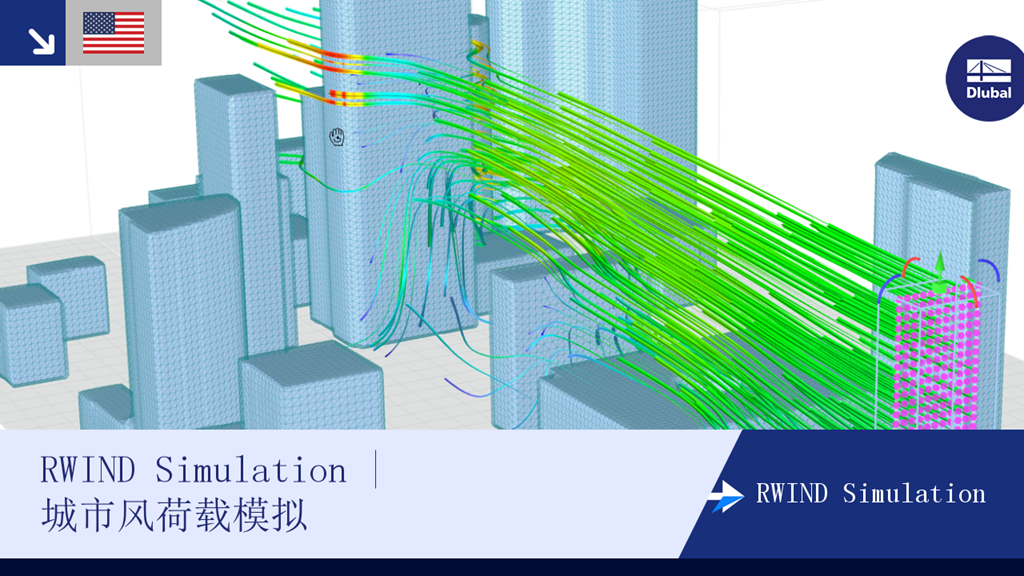

RWIND Simulation | 城市风荷载模拟
链接
您有什么问题想问的吗?
建筑物表面的收到的风荷载来自于其周围的空气流动, 是在建筑结构设计中必须考虑的重要部分。
与雪荷载不同,风荷载是作用在世界上每个国家/地区的每种结构上的唯一气候荷载。 风速取决于建筑物的地理位置。 目前,这是进行区域划分(风区)和在官方标准中考虑海拔高度的主要原因之一。在一个没有面罩作用的场地,还应考虑动压力根据离地高度的变化。
规范 [1] 中的 ASCE 7-22 部分。 12.9.1.6 规定了在进行抗震设计的模态反应谱分析时应考虑 P-delta 效应的情况。 在 NBC 2020 [2] 的 Sent. 4.1.8.3.8.c 仅给出了一个简短的要求,即考虑重力荷载与变形结构的相互作用引起的侧移效应。 在某些情况下,进行地震分析时必须考虑二阶效应,也称为 P-delta。
弯扭屈曲(LTB)是当梁或结构构件在受弯作用下,其受压翼缘没有得到足够的侧向支撑时发生的现象。 这会导致侧向位移和扭转的组合作用。 它是结构构件设计中的一个重要考虑因素,特别是在细长的梁上。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
- 使用OpenFOAM®进行三维不可压缩风流分析
- 从 RFEM 或 RSTAB 直接导入模型,包括邻域模型和地形模型(3DS、IFC、STEP 文件)
- 独立于RFEM或RSTAB,通过STL或VTP文件进行模型设计
- 使用拖放和图像调整工具就可以轻松修改模型
- 通过"Shrink Wrap网格划分技术"自动修正模型拓扑
- 任意在环境中添加对象(建筑物,地形等)
- 建筑物高度范围内的风荷载根据规范特有的参数(风速、湍流强度)
- K-epsilon和K-ω湍流模型
- 根据选定的精度自动进行网格划分
- 采用并行计算,最佳利用多核计算机的性能
- 只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
- 只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)
- Clipper/Slicer平面上的结果图形显示(标量场和向量场)
- 流线图形显示
- 流线动画模拟(可创建视频)
- 点探测器和线探测器的定义
- 显示气压系数
- 以图形方式显示风场中的湍流属性
- 使用边界层选项对模型表面附近的区域进行网格划分
- 可以考虑粗糙的模型表面
- 选择使用二阶数值模拟 选项
- 多语言用户界面(例如德语、英语、西班牙语、法语)
- 可以在 RFEM 和 RSTAB 计算书中生成文档
