RWIND Simulation - это автономная программа, позволяющая осуществлять CFD моделирование воздушного потока вокруг зданий или других объектов и создавать любые ветровые нагрузки, действующие на их поверхностях. Все скоростные давления и подсосы ветра затем можно легко импортировать прямо в программу для расчета конструкций RFEM или RSTAB в качестве нагрузок.

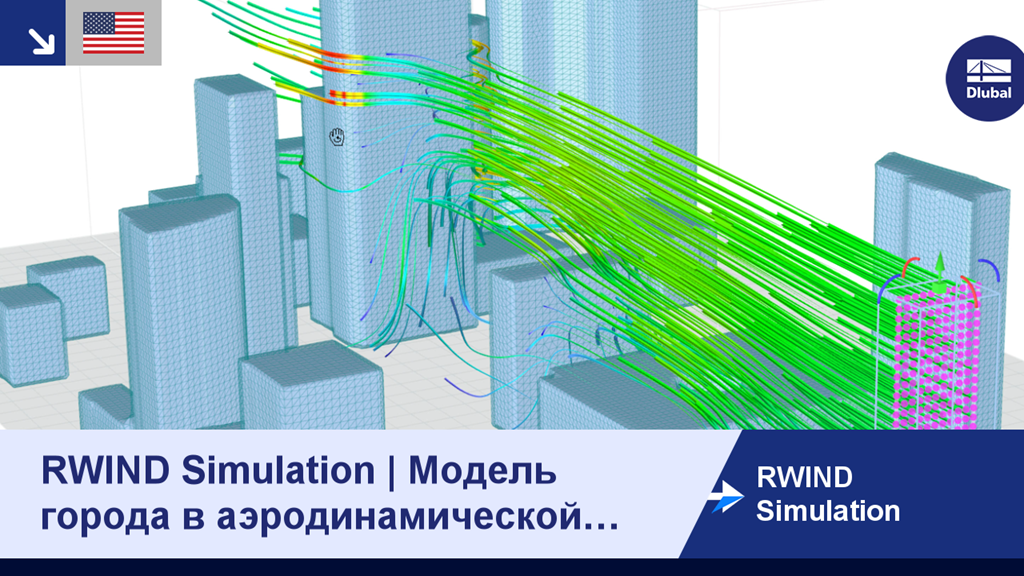

RWIND Simulation | Модель города в аэродинамической трубе
Ссылки
- Программа для моделирования воздействий ветра и создания ветровых нагрузок
- Описание продукта | RWIND Simulation - Моделирование воздействий ветра (аэродинамическая труба)
- Другие вебинары
У вас есть какие-нибудь вопросы?
Учтите, пожалуйста, что все здания представляют собой объекты, окруженные ветровым потоком. Данный поток затем создает специфические нагрузки на поверхности, которые необходимо учитывать в расчете конструкций.
![Блок-схема для определения коэффициента cpi](/ru/webimage/009519/2616595/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Ветер - это единственная климатическая нагрузка, которая действует на все типы конструкций во всех странах мира, в отличие от снеговой. Скорость ветра зависит от географического положения здания. В настоящее время это является одной из основных причин необходимости регионального деления (зоны ветровой нагрузки) и учета высоты, предусмотренной официальными нормативами; кроме того, необходимо принять во внимание изменение динамического давления в зависимости от высоты над уровнем земли для «нормальной» площадки, без эффекта маскирования.
![КБ 001877 | Учет сейсмических P-Delta норм ASCE 7-22 и NBC 2020 в программе RFEM 6](/ru/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
Норма ASCE 7-22 [1], разд. 12.9.1.6 указано, когда должны при выполнении модального анализа спектра реакций в расчете сейсмической нагрузки учитываться эффекты P-Delta. В NBC 2020 [2], Sent. 4.1.8.3.8.c содержит лишь краткое требование о том, что необходимо учесть эффекты раскачивания из-за взаимодействия гравитационных нагрузок с деформированной конструкцией. Поэтому могут возникать ситуации, когда в сейсмических расчетах необходимо учитывать эффекты второго порядка, также известные как P-Delta.
![КБ 001874 | Расчет LTB по норме ADM 2020, раздел F.4, в программе RFEM 6](/ru/webimage/048099/3772420/2024-03-18_15-43-26.png?mw=512&hash=418d15db74dbdf280bc2956def625d5b0eb8704f)
Потеря устойчивости плоской формы изгиба (LTB) - это явление, которое возникает, когда балка или элемент конструкции подвержены изгибу, а сжатая полка не имеет достаточной боковой опоры. Это приводит к сочетанию бокового смещения и кручения. Это необходимо учитывать при проектировании конструктивных элементов, особенно тонких балок и ферм.
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/ru/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.
- Несжимаемый 3D расчет воздушного потока в пакете программ OpenFOAM®
- Прямой импорт модели из программы RFEM и RSTAB, включая соседние модели и модели рельефа (файлы 3DS, IFC, STEP)
- Расчет модели с помощью STL или VTP файлов независимо от программы RFEM и RSTAB
- Удобный ввод изменений в модель с помощью функции перетаскивания и других графических инструментов
- Автоматическая коррекция топологии модели с помощью термоусадочных сеток
- Возможность добавления объектов из окружающей среды (здания, местности ...)
- Определение ветровых нагрузок на основе высоты здания согласно нормативным параметрам (скорость, интенсивность турбулентности)
- Модели турбулентности к-эпсилон и к-омега
- Автоматическое создание сетки в соответствии с выбранной высотой детали
- Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
- Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
- Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
- Графическое отображение результатов на плоскостях сечения и отсечения (скалярные и векторные поля)
- Графическое отображение направлений воздушного потока
- Анимация направлений воздушного потока (возможность создания видео)
- Задание точечных и линейных зондов
- Отображение аэродинамических коэффициентов
- Графическое отображение параметров турбулентности в поле ветра
- Возможность создания сеток с помощью поверхностных слоев для области вблизи поверхности модели
- Возможность учета шероховатых поверхностей модели
- Возможность применения численной модели по методу второго Метод
- Многоязычный пользовательский интерфейс (напр., немецкий, английский, испанский, французский)
- Возможность документации результатов в протоколе результатов RFEM и RSTAB
![Schneelastgenerierung nach EN 1991-1-3](/ru/webimage/007145/1592760/000022-en-png.png?mw=512&hash=9a91515a36059541b8b8c2643a81ef9564f27f3c)
Для стержневых конструкций предлагаются генераторы нагрузок, создающие ветровые нагрузки в соответствии с EN 1991-1-4 и снеговые нагрузки в соответствии с EN 1991-1-3. Загружения создаются всегда в зависимости от формы кровли. Еще один генератор создает покрывающую нагрузку (обледенение). Вы можете сохранить повторяющиеся комбинации нагрузок в качестве шаблонов.
![Функция 002426 | Анимация деформации](/ru/webimage/032091/3328083/AnimationRFEM6_EN.jpg?mw=512&hash=ecf9e52031e929ead1b99a37bfa7e0b1c3a2f4f2)
Процесс деформации глобальных компонентов можно представить в виде последовательности перемещений.
