RWIND Simulation je samostatný program, který slouží k CFD simulaci obtékání budov a jiných objektů vzdušným proudem a ke generování zatížení větrem, to znamená sil, které na dané objekty působí. Tlaky a sání větru lze importovat jako zatížení do programu pro statické výpočty RFEM nebo RSTAB.

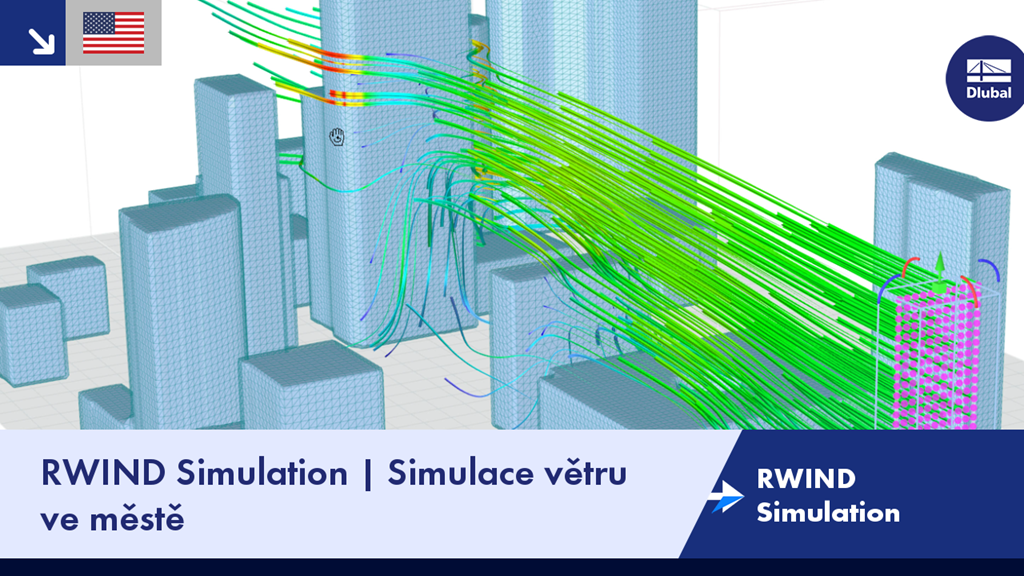

RWIND Simulation | Simulace větru ve městě
Odkazy
- Software pro CFD simulaci větru a generování zatížení větrem
- Popis produktu | RWIND Simulation - Simulace větru (větrný tunel)
- Více webinářů
Máte nějaké otázky?
Budovy jsou tělesa obtékaná větrem. Při obtékání vznikají na povrchu specifická zatížení, která se musí zohlednit při navrhování a statickém posouzení konstrukce.
![Postupový diagram pro stanovení součinitele cpi](/cs/webimage/009519/2616595/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Vítr je jediné klimatické zatížení, které na rozdíl od sněhu působí na všechny typy konstrukcí v každé zemi na světě. Rychlost větru závisí na geografické poloze budovy. V současné době je to jeden z hlavních důvodů pro nutnost regionálního rozdělení (větrné oblasti) a zohlednění nadmořské výšky stanovené v oficiálních normách; je třeba také zohlednit kolísání dynamických tlaků v závislosti na výšce nad zemí pro "normální" místo bez maskovacího účinku.
![KB 001877 | Účinky P-Delta a seizmické posouzení podle ASCE 7-22 a NBC 2020](/cs/webimage/048528/3803808/Image_01_-_Interstory_Drifts.png?mw=512&hash=dda93b6dc2bff834091aa0c09a68a55dab800606)
Norma ASCE 7-22 [1], čl. 12.9.1.6 stanoví, kdy by se měly zohlednit účinky P-delta při provádění modální analýzy spektra odezvy pro seizmické posouzení. V NBC 2020 [2], čl. 4.1.8.3.8.c je uveden pouze krátký požadavek na zohlednění účinků počátečního naklonění v důsledku interakce tíhových sil s deformovanou konstrukcí. Proto mohou nastat situace, kdy je třeba při seizmickém posouzení zohlednit účinky druhého řádu, známé také jako P-delta.
![KB 001874 | Analýza klopení podle ADM 2020, čl. F.4 v programu RFEM 6](/cs/webimage/048099/3772420/2024-03-18_15-43-26.png?mw=512&hash=418d15db74dbdf280bc2956def625d5b0eb8704f)
Klopení (LTB) je jev, ke kterému dochází, pokud je nosník nebo prut namáhán ohybem a tlačená pásnice není dostatečně bočně podepřena. To vede ke kombinaci bočního posunu a kroucení. Jedná se o kritický faktor při posouzení konstrukčních prvků, zejména u štíhlých nosníků a nosníků.
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/cs/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Režim zobrazení Průletový mód kamery umožňuje průlet modelem konstrukce v RFEMu nebo RSTABu. Směr a rychlost letu lze ovládat pomocí klávesnice. Průlet modelem konstrukce lze dále uložit jako video.
- 3D analýza nestlačitelného proudění pomocí softwarového balíčku OpenFOAM®
- Přímý import modelu z programu RFEM nebo RSTAB včetně modelů okolní krajiny a zástavby (soubory 3DS, IFC, STEP)
- Vytvoření modelu pomocí souborů STL nebo VTP nezávisle na programu RFEM nebo RSTAB
- Snadné úpravy modelu pomocí funkce Drag & Drop a grafických nástrojů
- Automatická korekce topologie modelu pomocí síťování zjednodušeného modelu
- Možnost přidávat objekty z okolního prostředí (budovy, terén...)
- Zatížení větrem v závislosti na výšce podle normy (rychlost, intenzita turbulence)
- Modely turbulence k-epsilon a k-omega
- Automatické síťování podle zvolené hloubky detailu
- Paralelní výpočet s optimálním využitím výkonu vícejádrových počítačů
- Výsledky během několika minut v případě simulací s malým rozlišením (do 1 milionu buněk)
- Výsledky během několika hodin v případě simulací se středním/vysokým rozlišením (1 až 10 milionů buněk)
- Grafické zobrazení výsledků na rovinách ořezávacího boxu / řezače (skalární a vektorová pole)
- Grafické znázornění linií proudění
- Animace linií proudění (možnost vytvořit video)
- Zadání bodových a liniových sond
- Zobrazení aerodynamických součinitelů
- Grafické zobrazení vlastností turbulence v poli větru
- Možnost síťování v oblasti blízko povrchu modelu pomocí volby pro hraniční vrstvy
- Možnost zohlednit drsné povrchy modelu
- Volitelné použití numerického schématu druhého Objednávka
- Vícejazyčné uživatelské prostředí programu (např. němčina, angličtina, španělština, francouzština)
- Možnost dokumentace ve výstupním protokolu programu RFEM a RSTAB
![Schneelastgenerierung nach EN 1991-1-3](/cs/webimage/007145/1592753/000022-cs-png.png?mw=512&hash=5a3ff884b8e12a8ba52f7fbc94e343c89f56e439)
Pro prutové konstrukce jsou k dispozici generátory zatížení, které vytváří zatížení větrem podle normy EN 1991‑1‑4 a zatížení sněhem podle EN 1991‑1‑3. Zatěžovací stavy se generují v závislosti na tvaru střechy. Další generátor vytváří zatížení pláštěm (v důsledku námrazy). Opakující se kombinace zatížení je možné uložit jako kombinační schémata.
![Funkce 002426 | Animace deformace](/cs/webimage/032091/3328083/AnimationRFEM6_EN.jpg?mw=512&hash=ecf9e52031e929ead1b99a37bfa7e0b1c3a2f4f2)
Průběh složek globální deformace lze znázornit postupně za sebou jako animaci.
Doporučené produkty pro Vás
